非通用型十字轴式万向联轴器结构设计

　　在各类存在轴线偏角的传动链路里，这类非通用万向联轴器的适配场景十分明确，不像标准件需要迁就安装位做额外调整，它从设计之初就瞄准了特定设备的轴系布局，常见于定制化的小型传动设备、专用工装的动力传输环节，用来连接两根不在同一轴线、或者工作过程中会出现相对偏摆的传动轴，保证动力传递过程中不会因为轴线夹角变化出现卡滞、扭矩断档的问题。

　　从功能特性来看，这套联轴器采用双铰接十字轴布局，两端的叉形接头分别对接主动轴和从动轴，中间通过十字销实现两个方向的转动自由度，能够补偿两轴之间的角向偏移，相比刚性联轴器，它不需要安装时严格保证两轴同轴度，允许工作过程中存在一定范围的角度偏转，同时配套的衬套结构能减少铰接位置的转动磨损，销轴端部的限位结构可以避免运转过程中销轴脱出，保证传动的可靠性。

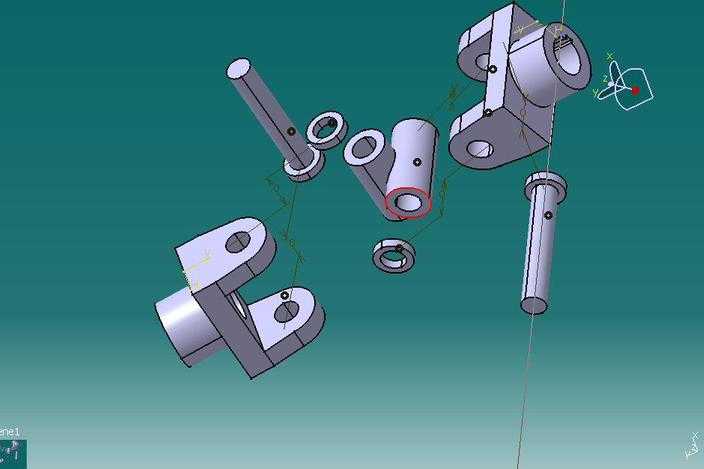

　　设计思路上，这套结构没有照搬标准万向联轴器的尺寸系列，而是针对特定安装空间做了适配，叉形接头的耳板厚度、销孔位置都经过受力校核，保证传递额定扭矩时不会出现耳板断裂、销孔变形的问题。拆分的零件结构也兼顾了加工便利性，叉体部分采用规则的机加工结构，没有复杂的曲面特征，普通铣床、钻床就能完成加工，销轴和衬套都采用通用的圆钢加工，不需要开模定制，小批量生产时成本可控。装配逻辑也十分清晰，先将衬套压入叉体的销孔内，再把十字轴对准两侧叉耳的孔位，穿入销轴后做端部限位，整个装配过程不需要专用工装，现场维护时拆卸更换易损件也很方便。

　　从安装边界来看，两端的轴孔采用圆柱孔配合，对接轴伸时可以通过平键传递扭矩，轴孔的深度和直径匹配对应设备的轴伸尺寸，不需要额外做轴的改制。联轴器整体的回转直径经过压缩，不会和周边的设备护罩、机架结构发生运动干涉，铰接位置的转动间隙控制在合理范围，既不会因为间隙过大导致传动回程误差，也不会因为间隙过小出现转动卡涩。工作过程中，当两轴出现最大允许偏角时，十字轴的摆动不会碰到叉体的根部，整个运动包络都在设计预留的空间范围内，不需要额外扩大安装腔室。

　　实际选型替换时，这类定制结构的万向联轴器不需要额外做转接法兰，直接替换原有传动位置的连接部件即可，因为所有安装尺寸都和原有设备的轴系、安装位完全匹配，不需要对周边结构做改动。铰接位置的润滑预留空间也做了考虑，衬套的油槽可以存储润滑脂，长时间运转时不需要频繁加注润滑，减少日常维护的工作量。相比市面上的标准万向联轴器，这种针对性设计的结构更适配紧凑空间的传动需求，不会出现标准件长度过长、回转直径过大无法安装的问题，在小批量定制设备、老旧设备备件替换的场景下，这类结构的实用性远高于通用标准件。

　　结构细节上，两端叉体的受力面做了倒角处理，避免装配时锐边划伤操作人员，也减少应力集中带来的断裂风险，销轴的端部采用挡圈限位，相比铆接结构更方便拆卸，维护时只需要取下挡圈就能抽出销轴，更换磨损的衬套即可，不需要整体更换联轴器，降低了后期的使用成本。整个结构的零件数量少，没有复杂的异形件，加工工艺性好，普通的机械加工车间就能完成全部零件的制作，不需要依赖特殊的加工设备，对于设备维修、小批量设备试制的场景十分友好。传动过程中，扭矩通过叉体、十字轴、销轴依次传递，每个受力截面都经过强度核算，能够满足对应工况下的扭矩传递需求，不会出现过载断裂的问题，同时铰接的自由度可以吸收设备运转过程中产生的振动，减少轴系的附加载荷，延长两端支撑轴承的使用寿命。
