杠杆式压力调节安全阀门结构

　　在气动输送管网、压缩空气站、工业自动化气动控制回路这类带压运行的系统里，超压泄放是保障整套装置稳定运行的核心环节，这款杠杆重锤式的安全泄放装置，就是针对这类场景设计的机械式压力保护部件，不需要额外供电或者气源驱动，纯靠机械力平衡实现压力阈值的触发，可靠性远高于电子式泄压元件，哪怕厂区出现临时断电、气路中断的极端情况，也能正常完成超压泄放动作，不会出现保护失效的问题。

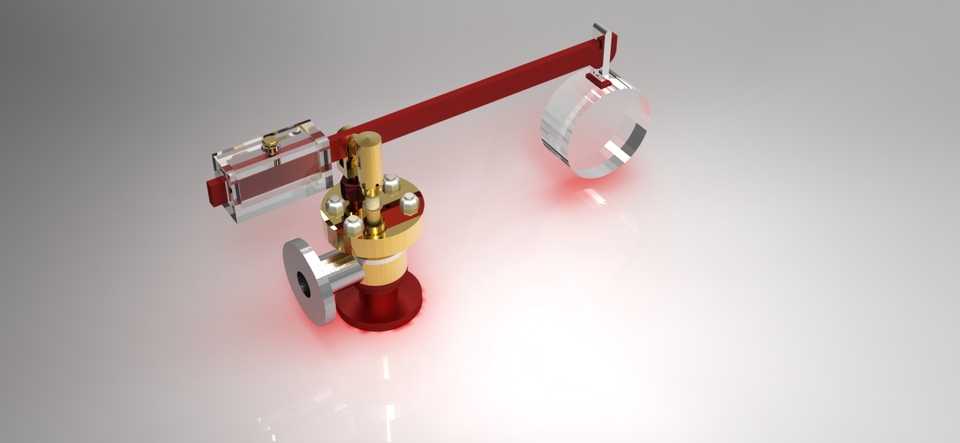

　　从结构逻辑来看，这套装置的核心受力路径非常清晰：下部是和系统管路对接的阀座连接段，采用法兰式对接结构，对接端面的密封槽做了精加工处理，安装时配合金属缠绕垫片就能实现高压下的静密封，不会出现正常工作压力下的介质渗漏；阀瓣和阀杆做了同轴度限位设计，阀杆上下滑动的导向段采用铜质衬套，减少长期动作带来的磨损，避免阀瓣偏移导致的密封面偏磨、泄压阈值漂移问题。上部的杠杆支点做了淬硬处理，和杠杆接触的位置采用圆弧面接触，减少应力集中的同时，保证杠杆摆动时的力臂长度稳定，不会因为接触点偏移导致实际开启压力和设定值出现偏差。杠杆末端的重锤采用可滑移式固定结构，调整重锤在杠杆上的位置就能改变泄放压力的设定值，不需要更换弹簧或者其他弹性元件，现场调试的时候只需要松动重锤的锁紧螺钉，沿着杠杆的刻度槽移动到对应位置再锁紧，就能完成压力阈值的调整，比弹簧式安全阀的调试流程更简便，适合现场需要频繁调整压力设定值的工况。

　　从安装边界来看，这款阀门的竖直安装高度控制在常规管路安装的操作空间范围内，杠杆的水平伸出长度在设计时做了限位，不会因为重锤外伸过多导致旁边的管路、操作通道被占用，安装时只需要保证阀座法兰和管路法兰同轴，螺栓对角均匀预紧，不需要额外加装支撑结构，杠杆的摆动范围内没有其他干涉部件就能满足安装要求。日常巡检的时候，只需要定期检查杠杆支点的润滑情况、重锤的锁紧螺钉是否松动、阀瓣密封面有没有介质渗漏，不需要复杂的维护操作，相比带辅助控制回路的泄压装置，维护成本低很多。

　　实际运行过程中，当系统内部压力低于设定的泄放阈值时，重锤通过杠杆施加在阀杆上的下压力，会将阀瓣紧紧压在阀座密封面上，完全截断介质的流通通道，保证系统压力稳定维持在工作区间内；当系统因为负载突变、压缩机启停异常、下游阀门误关闭等原因导致压力升高到设定阈值时，系统内部介质作用在阀瓣上的向上推力会超过杠杆重锤施加的下压力，阀瓣沿着导向衬套向上抬起，介质从阀座和阀瓣的间隙处向外泄放，随着介质排出，系统压力逐步回落，当压力降到回座压力值时，杠杆重锤的下压力再次超过介质推力，阀瓣回落压在阀座上，密封面重新贴合，泄放动作停止，整套动作过程完全靠机械力平衡自动完成，不需要人工干预。

　　设计过程中，针对气动系统常见的杂质颗粒问题，阀座入口处预留了过滤网的安装位置，可以选配不锈钢滤网拦截管路里的焊渣、锈屑等硬质颗粒，避免颗粒卡在密封面之间导致阀门关闭不严、持续泄漏的问题；杠杆的表面做了防锈涂层处理，哪怕在潮湿的车间环境里长期使用，也不会出现锈蚀卡滞的问题；重锤采用整体铸造的实心结构，重量偏差控制在很小的范围内，保证每台阀门的压力设定精度符合工业系统的使用要求。和常见的弹簧式安全阀相比，这种杠杆重锤结构的泄放阈值受温度影响更小，不会因为介质温度升高导致弹簧刚度变化，出现开启压力漂移的问题，特别适合介质温度波动较大的气动系统场景，在化工、冶金、通用制造的车间压缩空气管网里，这类结构的安全阀一直是机械式压力保护的常用选型。
