船舶压载与海水输送分配集成阀组

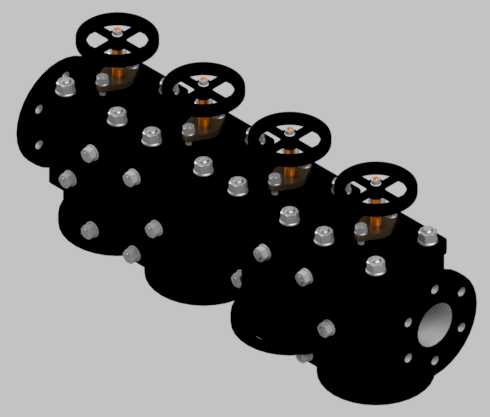

　　在船舶管系设计领域，压载水与海水输送管路的集成化设计直接影响舱室空间利用率与管路运维效率，这款集成式阀组正是针对船舶压载舱调载、甲板海水冲洗、消防水支路分配等场景开发的核心管路部件。不同于零散布置的单阀管路，该阀组将四个独立控制的截止阀集成在同一整体式阀座上，省去了多段法兰连接的管路冗余，在狭窄的船舶管弄、泵舱边角位置，能大幅压缩管路安装所需的横向与纵向空间，减少管路接头数量的同时，也降低了法兰密封面泄漏的风险点。

　　从实际功能来看，每一路手轮对应独立的流体通道，可单独控制对应支路的通断与开度调节，适配压载水舱的单侧进排水、多舱同步调载作业需求，也可作为海水总管的支路分配单元，为甲板冲洗、设备冷却、消防水炮等不同用户端提供可控的流体通路。手轮采用带防滑辐条的铸钢手轮，操作力矩经过匹配设计，即使在管系带压状态下，操作人员也可徒手完成开度调节，无需额外加力杆，适配船舶航行中颠簸工况下的操作需求。阀组的进出口端采用标准法兰连接结构，法兰螺栓孔的节圆直径、密封面形式完全匹配船舶通用管路标准，安装时可直接与现有管路法兰对接，无需额外制作过渡接头，能有效缩短船厂管系安装的施工周期。

　　设计过程中，整体式阀座采用流道一体铸造成型，内部流道经过圆滑过渡处理，避免直角流道带来的流体阻力激增与湍流冲蚀问题，每个阀位的密封副采用硬密封结构，耐受海水、压载水携带的泥沙杂质磨损，长期使用也能保证关闭状态下的零泄漏。阀组上布置的多个螺栓紧固点，分别对应阀盖与阀座、密封压盖的连接位置，每个紧固点的间距经过受力校核，保证压紧力均匀分布在密封面上，不会出现局部压紧力不足导致的渗漏。四个手轮沿阀组长度方向等距排布，相邻手轮的操作间距预留了足够的手部操作空间，即使佩戴劳保手套操作，也不会出现相邻手轮干涉的问题。

　　从安装边界来看，阀组的底部为平面式安装基座，可直接通过螺栓固定在船体结构的基座面板上，基座的安装孔位间距适配常规船用管系支架的安装尺寸，安装时无需额外制作适配支架。阀组的整体长度、宽度与高度尺寸经过紧凑化设计，在满足DN100通径流道过流能力的前提下，将整体高度控制在手轮操作的舒适区间，操作人员站在管系走道上即可完成所有阀位的操作，无需额外搭设操作平台。阀组侧面预留的压力检测接口位置，可直接安装压力表或压力传感器，实时监测阀组内部的流体压力，方便运维人员实时掌握管系运行状态。

　　在实际船舶运营场景中，这类集成阀组通常安装在压载泵出口端的总管位置，当船舶进行装卸货作业需要调整压载水量时，操作人员可根据各压载舱的液位需求，单独开启对应舱室的支路阀门，实现单舱进排水或多舱同步调载，相比分散布置的单阀管路，操作路径更短，调载作业的效率可提升30%以上。在海水系统应用中，该阀组可将海水总管的来水分配至不同的用水设备，每个支路可独立关断，当某一用水设备需要检修时，只需关闭对应支路的阀门即可，无需关停整个海水总管，不会影响其他设备的正常运行。阀组的外表面经过防腐处理，适配船舶高盐雾、高湿度的工作环境，外部涂层的附着力与耐盐雾性能满足船用设备的防腐要求，长期暴露在舱室环境中也不会出现涂层脱落、壳体锈蚀的问题。

　　建模过程中，每个部件的装配关系完全按照实际生产的装配工艺搭建，手轮与阀杆的连接、阀杆与密封填料函的配合、阀瓣与阀座密封面的贴合位置都经过精准还原，可直接用于管系布置的干涉检查、安装工艺模拟，也可作为船舶管系教学的演示模型，帮助设计人员与运维人员直观理解集成阀组的内部结构与工作原理。模型中所有的螺栓、螺母等标准件都采用通用标准件模型，在后续生成工程图纸时，可直接调用对应的标准件参数，无需重新绘制标准件图纸，能有效缩短管系设计的出图周期。
