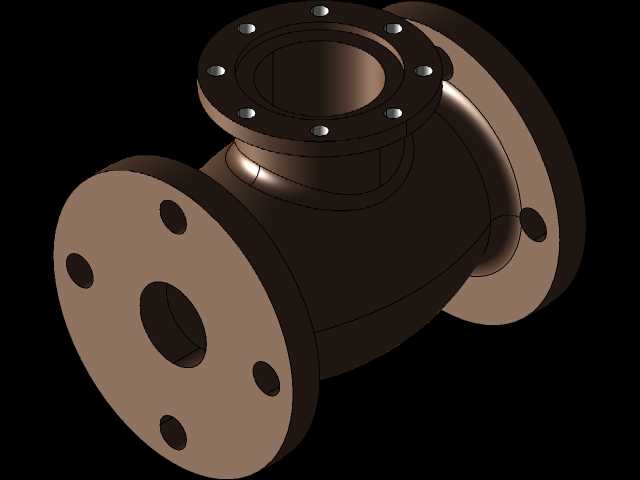

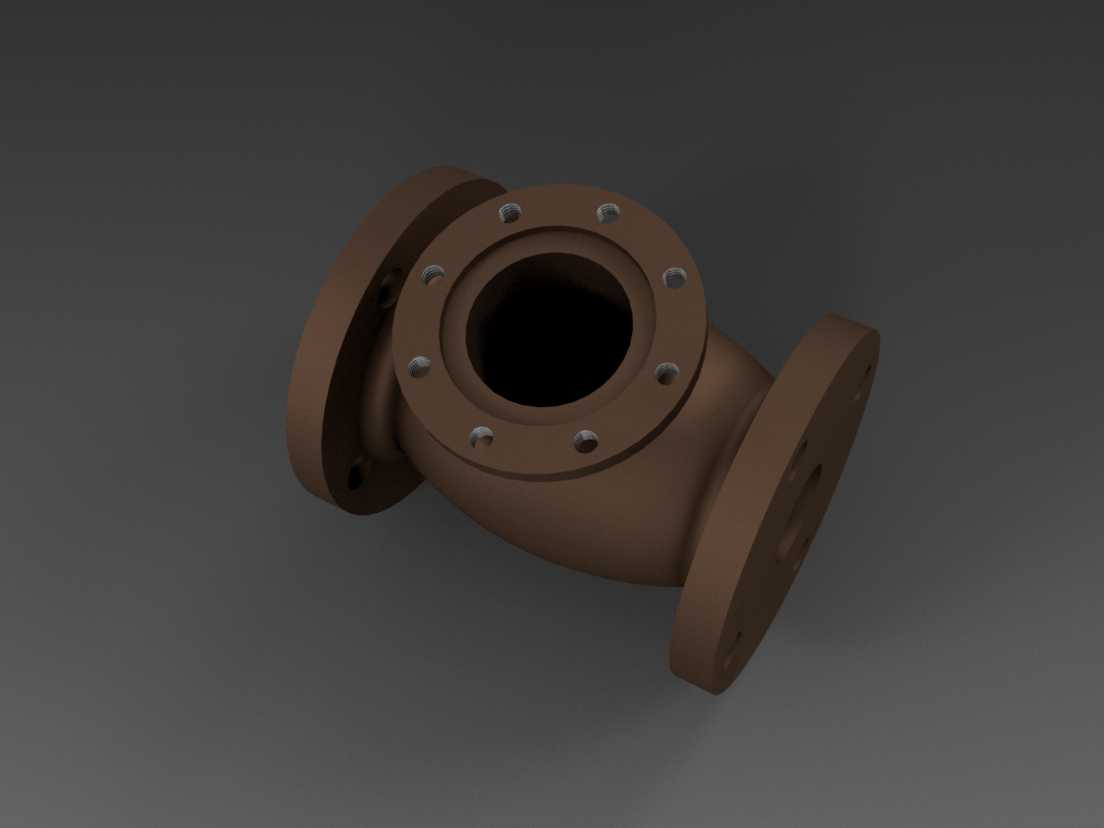

三法兰直角转向式工业流体控制阀

　　这款三法兰直角转向结构的流体控制阀，主要应用在工业管路系统需要90度转向同时完成通断、流量调节的工况场景，常见于化工流体输送、市政给排水、暖通循环水、冶金冷却管路等领域，能够在管路转角位置直接替代传统“弯头+直通阀”的组合安装形式，减少管路接头数量，降低系统泄漏风险点。从实际使用角度看，这类转角阀的核心作用是在改变管路介质流向的同时，完成对管路内流体的通断控制或开度调节，相比分开安装弯头和直通阀门，整体安装占用空间更小，管路沿程阻力损失也更低，因为介质在阀体内的转向过渡是平滑曲面，没有直角弯头的 abrupt 折角，能减少介质紊流带来的压损和管路振动。

　　设计过程中首先考虑的是安装边界的适配性，三个法兰连接端分别对应垂直方向、水平轴向、水平径向三个方位，法兰端面的螺栓孔采用均布设计，适配国标PN16压力等级的法兰配对尺寸，安装时不需要额外加工转接法兰，可直接与同规格的工业管路法兰对接。阀体的流道采用等径过渡设计，入口到两个出口的通径保持一致，避免通径突变造成的介质节流、冲蚀问题，阀体内壁的曲面过渡经过曲率优化，介质流经转向位置时不会形成明显的涡流区，长期输送含少量固体颗粒的流体时，也能减少颗粒对阀体内壁的局部冲刷磨损。

　　从结构特性来看，阀体采用整体铸造成型后精加工的工艺路线，三个法兰端面在一次装夹中完成车削加工，保证各法兰端面的平面度、法兰轴线的垂直度公差控制在机械安装要求范围内，避免安装后出现法兰密封面偏斜导致的垫片压合不均、泄漏问题。法兰上的螺栓孔位置度严格按照法兰连接标准设计，安装时螺栓可顺利穿入，不需要现场扩孔修正。阀体的壁厚根据公称压力等级做了等强度设计，法兰连接位置做了局部加厚处理，承受管路螺栓预紧力时不会出现局部变形，阀体承压段的壁厚满足1.5倍公称压力的强度试验要求，同时避免不必要的壁厚冗余，控制整体重量。

　　在实际选型应用中，这款阀的安装空间边界需要注意：三个法兰端向外延伸的安装操作空间需要预留足够的螺栓拆装距离，尤其是转角位置的外侧，要预留扳手操作的空间，避免安装后螺栓无法紧固。阀的安装方向没有强制的流向要求，可根据管路实际走向调整任意法兰作为入口，剩余两个法兰作为出口，适配不同的管路转向需求，比如垂直管路上转水平两路输出、水平管路上转垂直方向输出等多种管路布局。阀体外部的加强筋布置在三个法兰的连接交汇位置，既能够增强阀体整体刚性，减少管路应力传递到阀体造成的变形，也不会额外增加过多的材料成本，筋条的走向顺着介质流动的压力方向布置，承压时的应力分布更均匀，避免应力集中导致的阀体开裂风险。

　　另外，这款阀的密封面设计在法兰端的凸台位置，安装时采用标准法兰垫片即可实现可靠密封，不需要定制异形密封件，后期维护更换配件的通用性更强。阀的整体外形没有突出的尖锐结构，安装在厂区管路、设备夹层等位置时，不会对周边的管线、运维人员造成剐蹭，外表面的平整结构也方便后期做防腐涂层、保温层的包覆施工，适合在户外、腐蚀环境等多种工况下安装使用。
