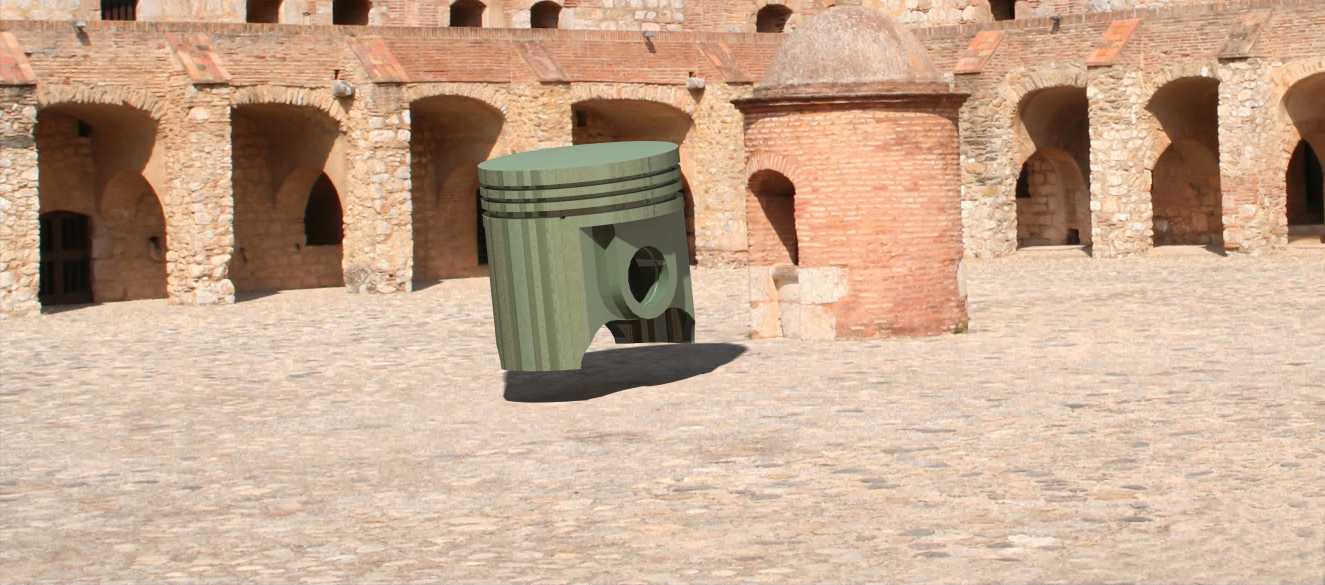

汽车发动机活塞头结构三维建模

　　活塞头作为内燃机往复运动的核心承载部件，直接决定了动力输出过程的能量转换效率与整机运行可靠性，在车用汽油、柴油发动机的结构设计中，该部件的结构合理性是前期三维建模阶段需要反复校核的核心内容。从实际工况适配角度出发，活塞头的顶部直接与高温高压燃气接触，常规四冲程汽油机运行时，活塞头顶面瞬时接触温度可超过两千摄氏度，爆发压力作用在顶面的载荷会通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩，因此在建模阶段首先要明确顶部燃烧室的型面曲率，不同排量、不同压缩比的发动机，活塞头顶面的凹坑深度、气门避让槽的位置都有严格的尺寸边界，既要保证压缩终了时混合气的涡流形成效果，也要避免活塞运行至上止点时与进排气门、气缸盖发生运动干涉。

　　活塞头的环带区域是保证气缸密封性能的关键结构，建模时需要严格区分气环槽与油环槽的轴向宽度、径向深度，通常上部两道气环槽用于密封燃烧室的高压燃气，防止做功行程的燃气窜入曲轴箱造成功率损失，下部的油环槽则负责在活塞往复运动时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。环槽的加工精度在三维模型中需要预留合理的公差带，环槽侧面的平面度、槽宽的尺寸公差直接影响活塞环的密封效果，若建模时未考虑热膨胀带来的尺寸变形，发动机高温运行时活塞环卡滞在环槽内，会直接出现拉缸、漏气等严重故障。

　　活塞头的销座部分是连接活塞与连杆的载荷传递区域，建模时需要保证销孔的同轴度，以及销座与活塞头部过渡区域的圆角设计，因为活塞在上下止点换向时会承受侧向冲击力，过渡区域的应力集中很容易造成活塞头部的疲劳开裂，尤其是高强化的增压发动机，活塞头的销座位置通常会设计加强筋结构，分散燃气压力与往复惯性力带来的集中载荷。从安装边界来看，活塞头的外径尺寸需要与气缸内径保持合理的配合间隙，间隙过大会造成活塞敲缸、压缩压力不足，间隙过小则会在热态下出现活塞胀缸、拉缸的问题，建模时需要根据活塞材料的热膨胀系数，预留出常温到工作温度区间的尺寸膨胀量，通常铝合金材质的活塞头膨胀系数高于铸铁气缸套，配合间隙的取值需要结合整机的热负荷水平反复校准。

　　在实际的三维建模过程中，活塞头的外形轮廓并非规则的正圆柱体，为了适配热态下的不均匀变形，活塞头部通常会设计成上小下大的锥形或者阶梯形，部分机型的活塞裙部还会设计成椭圆形，抵消活塞销方向的热膨胀量与侧向力带来的变形，保证活塞在工作温度下能与气缸壁保持均匀的贴合状态。活塞头的重量控制也是建模阶段需要重点考量的因素，往复运动部件的重量直接影响发动机的往复惯性力大小，过高的活塞重量会增大曲轴连杆机构的载荷，提升发动机的振动水平，因此在保证结构强度的前提下，需要对活塞头的非承载区域做合理的减重设计，同时要保证活塞整体的质心与活塞中心线重合，避免活塞运动过程中出现偏磨。

　　从应用场景来看，这类活塞头结构不仅应用在传统的车用燃油发动机上，在通用小型汽油机、摩托车发动机、工程机械用柴油机上也有类似的结构逻辑，只是不同机型的活塞头会根据燃烧室形式、功率输出需求调整顶部型面与环带数量，比如直喷式柴油机的活塞头顶部通常有更深的ω型燃烧室凹坑，用于组织柴油喷射后的混合气涡流，而气道喷射汽油机的活塞头顶面则相对平整，仅设置必要的气门避让结构。建模过程中需要充分考虑活塞与周边部件的运动关系，包括活塞环的装配间隙、活塞销的安装长度、连杆小头的摆动空间，确保整个曲柄连杆机构在整个行程范围内不会出现运动干涉，所有的尺寸边界都要符合整机的装配要求，才能为后续的工程图输出、仿真分析、加工制造提供准确的三维模型基础。
