该动力结构采用立式布局设计,整体安装基准为底部矩形铸铁基座,基座上预设两组对称分布的螺栓安装孔位,可直接通过M8规格内六角螺栓固定在设备安装台面或试验台架上,安装面平面度要求控制在0.05mm以内,避免运行过程中因基座不平产生附加振动。基座上方通过两组L型黄色支撑座承载核心传动组件,支撑座与基座之间同样采用螺栓连接,支撑座的立板上开设同轴的轴孔,用于安装曲轴的支撑轴承,轴承选用深沟球轴承,可承受径向载荷与小幅轴向窜动,保证曲轴转动的同轴度。

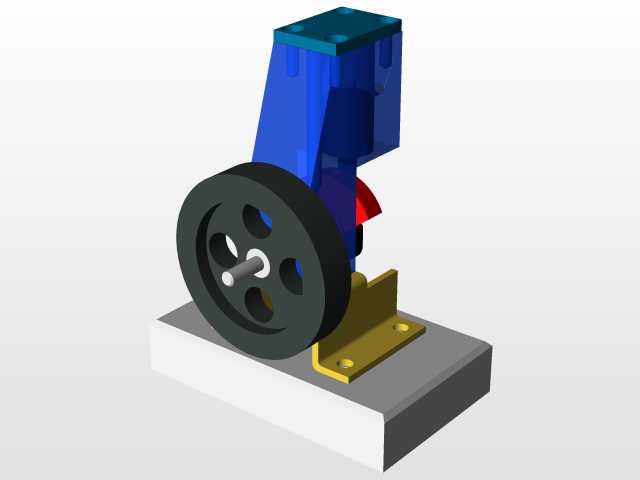

核心做功部分采用蓝色半透明护罩覆盖,护罩通过顶部四个角的螺栓与内部缸体部分连接,既可以直观观察内部活塞、连杆的运动状态,也能避免运行过程中异物进入传动区域造成卡滞,护罩的侧面预留散热间隙,可满足连续运行时的空气流通散热需求。红色的活塞组件位于缸体内部,与连杆采用销轴连接,连杆下端与曲轴的曲柄销配合,将活塞的直线往复运动转化为曲轴的旋转运动,曲轴一端延伸出护罩外部,连接黑色的飞轮结构,飞轮的转动惯量经过匹配计算,可储存做功冲程的能量,带动曲轴顺利越过上下止点,保证整个机构运转的连续性,降低输出转速的波动。
这类小型往复式动力结构常应用于教学试验台、小型便携动力设备、科普演示装置中,在教学场景下可直观展示四冲程动力机构的运动原理,帮助学习者理解曲柄连杆机构的运动转换逻辑;在小型设备应用场景中,可作为微型发电机组、小型便携空压机的动力核心,适配小功率负载的动力输出需求。设计过程中重点考虑了组件的装配工艺性,所有连接位置均采用标准紧固件,无特殊定制的异形连接件,拆解维护时仅需使用常规内六角扳手即可完成全部拆装操作,支撑座与基座的连接孔位设计有定位止口,装配时无需额外调整即可保证轴孔的同轴度,降低装配调试的难度。
从安装边界来看,整体结构的重心落在基座中心区域,侧向无外凸的易干涉部件,飞轮外侧与护罩外侧的安全距离预留充足,运行时不会出现部件剐蹭的风险,输出轴的中心高与基座安装面的距离经过统一设计,可直接适配标准规格的联轴器、带轮等传动连接件,无需额外加工转接板。结构的运动副均设计有润滑注油位置,日常维护时可直接通过预留的注油孔向轴承、活塞配合面加注润滑脂,减少运动部件的磨损,延长整体使用寿命。在建模过程中,所有配合面均按照实际加工公差设置间隙,活塞与缸体的配合间隙控制在0.02-0.03mm,既保证运动顺畅无卡滞,也避免间隙过大造成的运行异响与压力泄漏,曲轴的轴颈与轴承的配合采用基孔制过渡配合,保证轴承内圈与轴同步转动,无相对滑动磨损。
