单缸立式迷你蒸汽动力装置结构设计

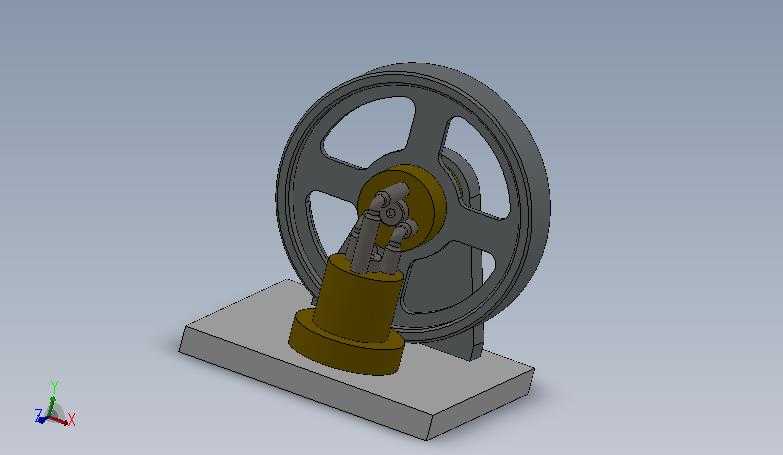

　　这套迷你蒸汽动力装置的三维结构，还原了立式单缸往复式蒸汽机的核心传动逻辑，整体采用底座集成式布局，将气缸总成、曲柄连杆机构、飞轮组件全部整合在一块矩形安装基座上，没有额外的外置支撑框架，所有部件的安装定位面都直接加工在基座顶面，大幅压缩了整机的占用空间。从实际应用场景来看，这类小尺寸蒸汽动力结构既可以作为热力学原理教学的演示教具，帮助学习者直观理解热能向机械能转换的完整过程，也能作为小型复古动力模型的核心动力单元，适配微缩景观、动态展示装置的动力输出需求，部分同结构的迷你机型还可用于小型蒸汽动力爱好者的DIY改装场景，搭配微型锅炉即可实现低速大扭矩的动力输出。

　　从功能特性上看，这套结构采用单作用活塞设计，气缸垂直布置在基座靠前位置，活塞通过十字头结构连接连杆，避免连杆摆动过程中对活塞产生侧向力，降低气缸内壁的偏磨风险；飞轮采用大直径轮辐式结构，安装在气缸后侧的支撑立板上，轮缘做了等厚设计，依靠自身转动惯量储存能量，抵消活塞往复运动的死点冲击，保证输出轴转动的连续性，即使在较低的进气压力下也能维持稳定运转，不会出现卡滞或转速波动过大的问题。曲柄部分采用偏心轮结构替代传统分体式曲柄销，加工难度更低，装配时不需要额外调整曲柄销的同轴度，只要保证飞轮轴与支撑立板上的轴承孔同轴即可完成传动部分的装配，对小批量制作或者手工DIY的场景非常友好。

　　设计思路上，这套结构优先考虑了装配工艺性与运动可靠性，没有采用复杂的配气阀结构，而是将配气通道集成在气缸缸体内部，减少了外接管路的数量，同时所有运动副的间隙都预留了合理的公差范围，既不会因为间隙过小导致热胀冷缩后出现运动卡滞，也不会因为间隙过大造成蒸汽泄漏量超标。基座的设计兼顾了安装稳定性与轻量化要求，矩形平板结构的四个角预留了安装通孔，可以直接通过螺栓固定在演示台架或者模型底盘上，基座厚度经过核算，能够承受飞轮高速转动时产生的振动，不会出现共振移位的问题。

　　从外形尺寸与安装边界来看，整机的最大外轮廓由飞轮直径决定，飞轮的最外侧边缘不超出基座的左右边界，避免转动过程中与周边安装部件发生干涉；气缸顶部的高度低于飞轮的最上沿，整机的重心落在基座的几何中心范围内，即使在高速运转时也不会出现倾覆风险。支撑立板与基座采用一体式连接设计，不需要额外的紧固件连接，既提升了支撑刚度，也减少了装配工序。所有运动部件的运动轨迹都做了干涉检查，连杆摆动到最大角度时不会触碰气缸外壁或者支撑立板，活塞运行到上止点和下止点时都预留了足够的余隙，不会出现撞缸的问题。进气接口设置在气缸侧面，位置靠近基座顶面，方便外接蒸汽管路，管路走向不会与飞轮、连杆的运动路径产生交叉，后期维护时不需要拆解主体结构就能更换进气管路的密封件。
