哈雷Sportster车型点火线圈组件结构

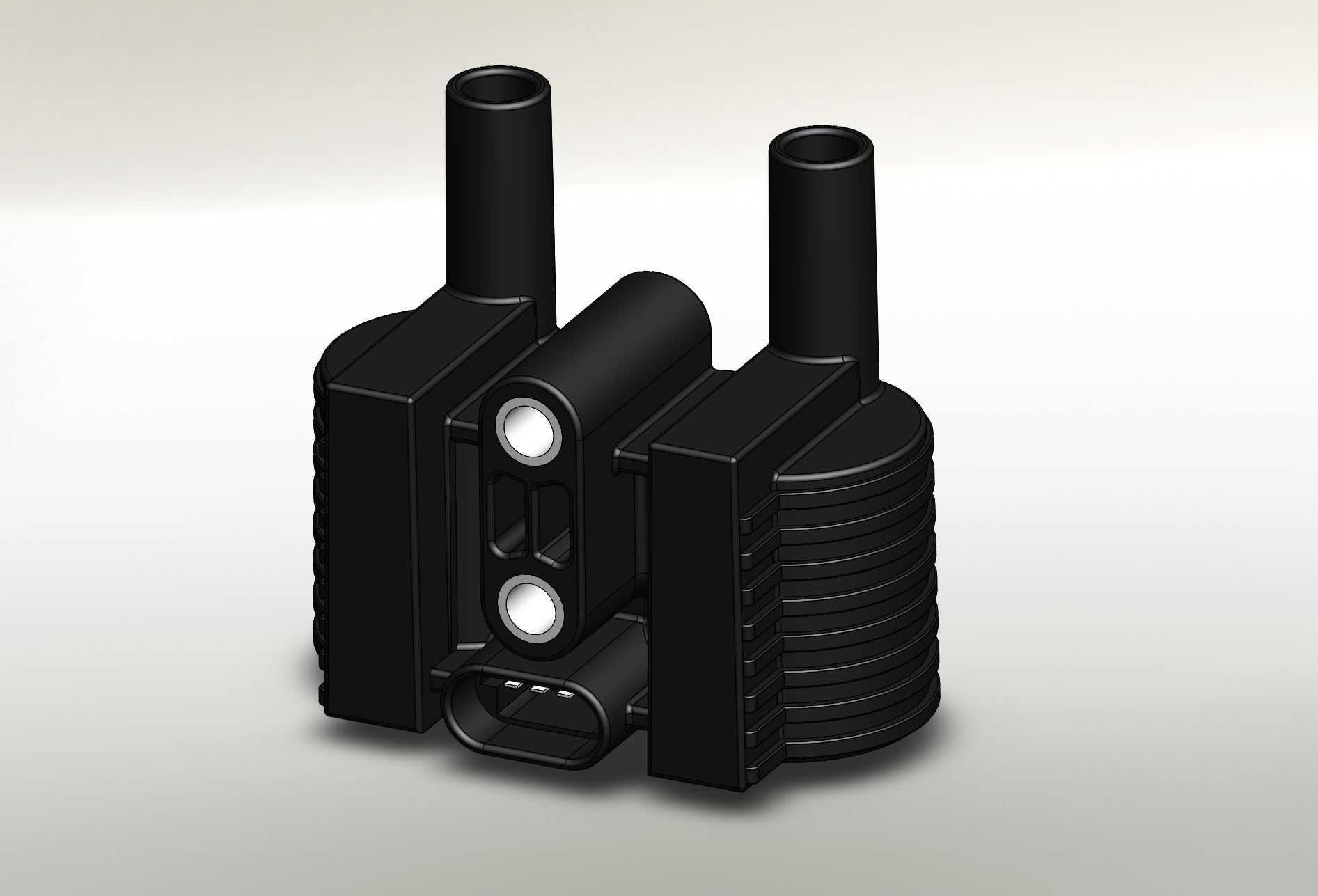

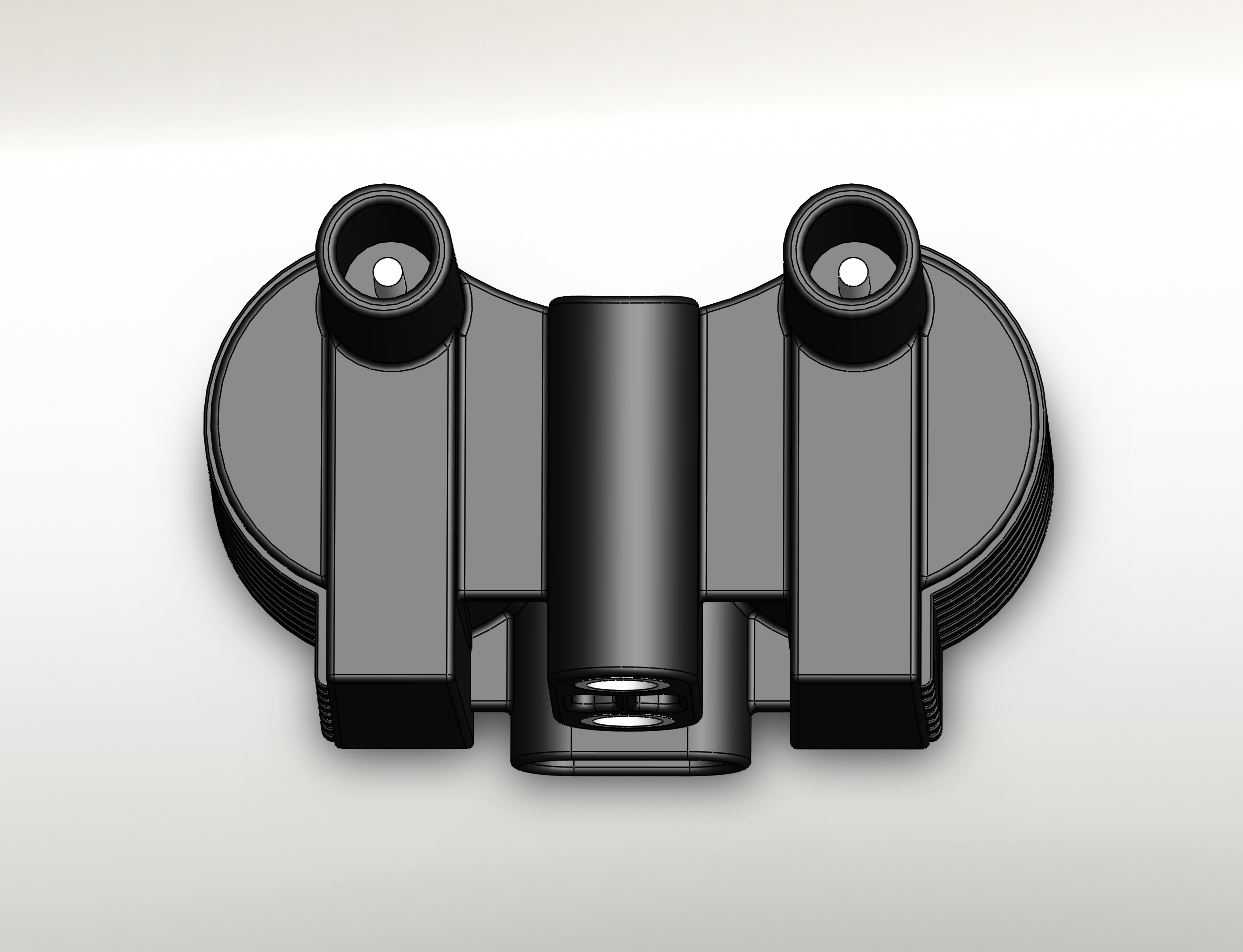

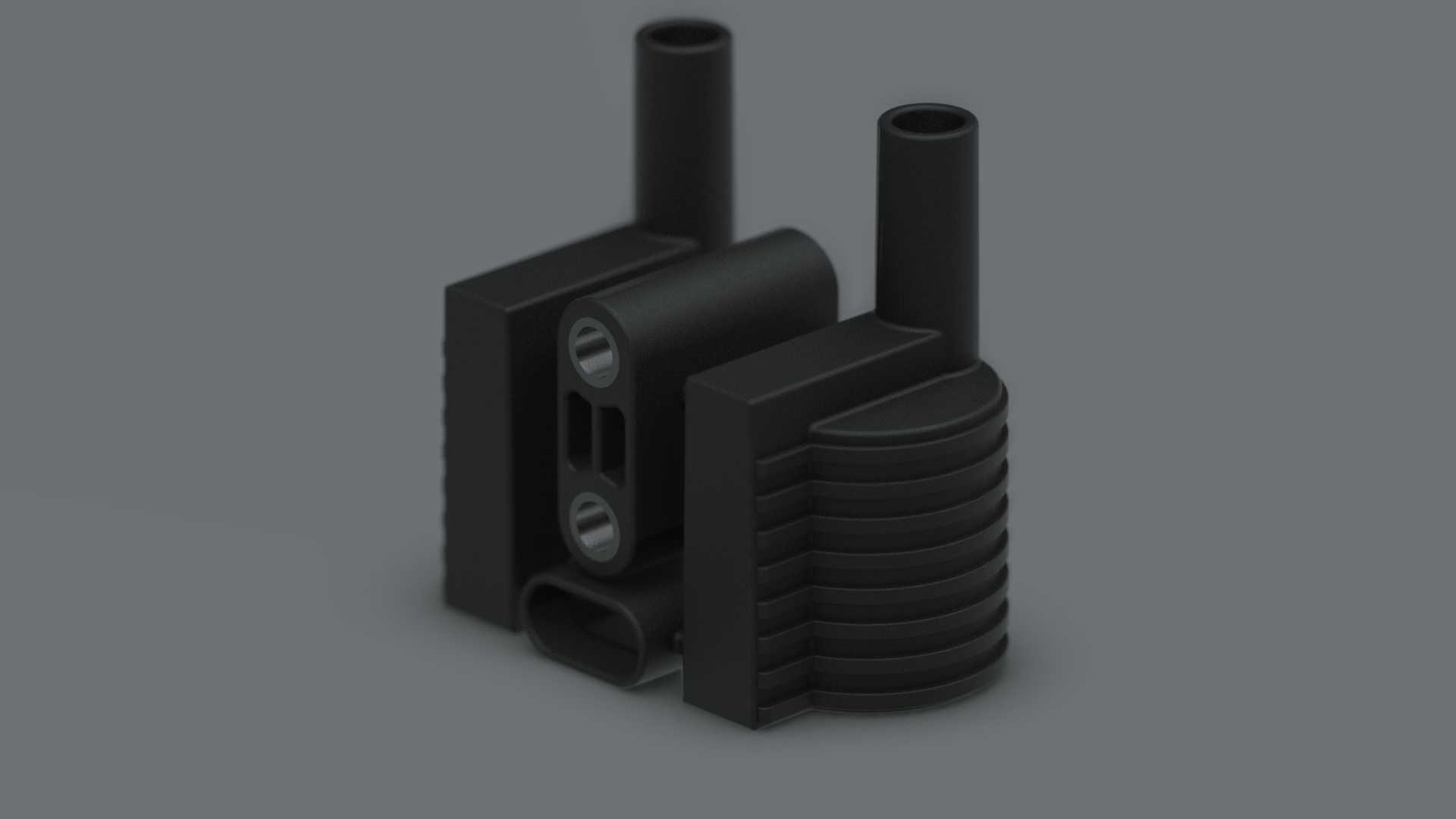

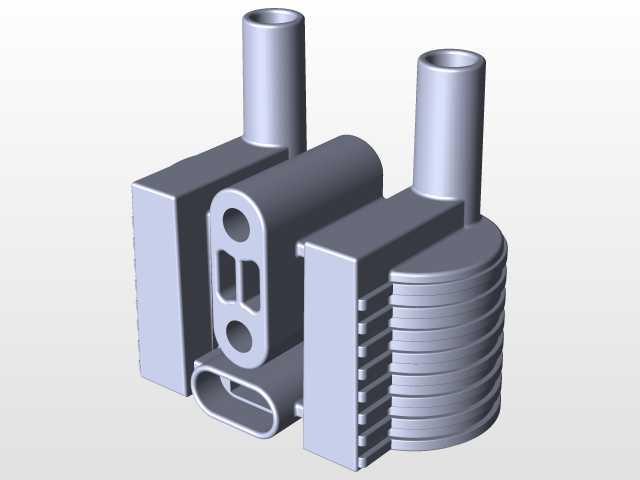

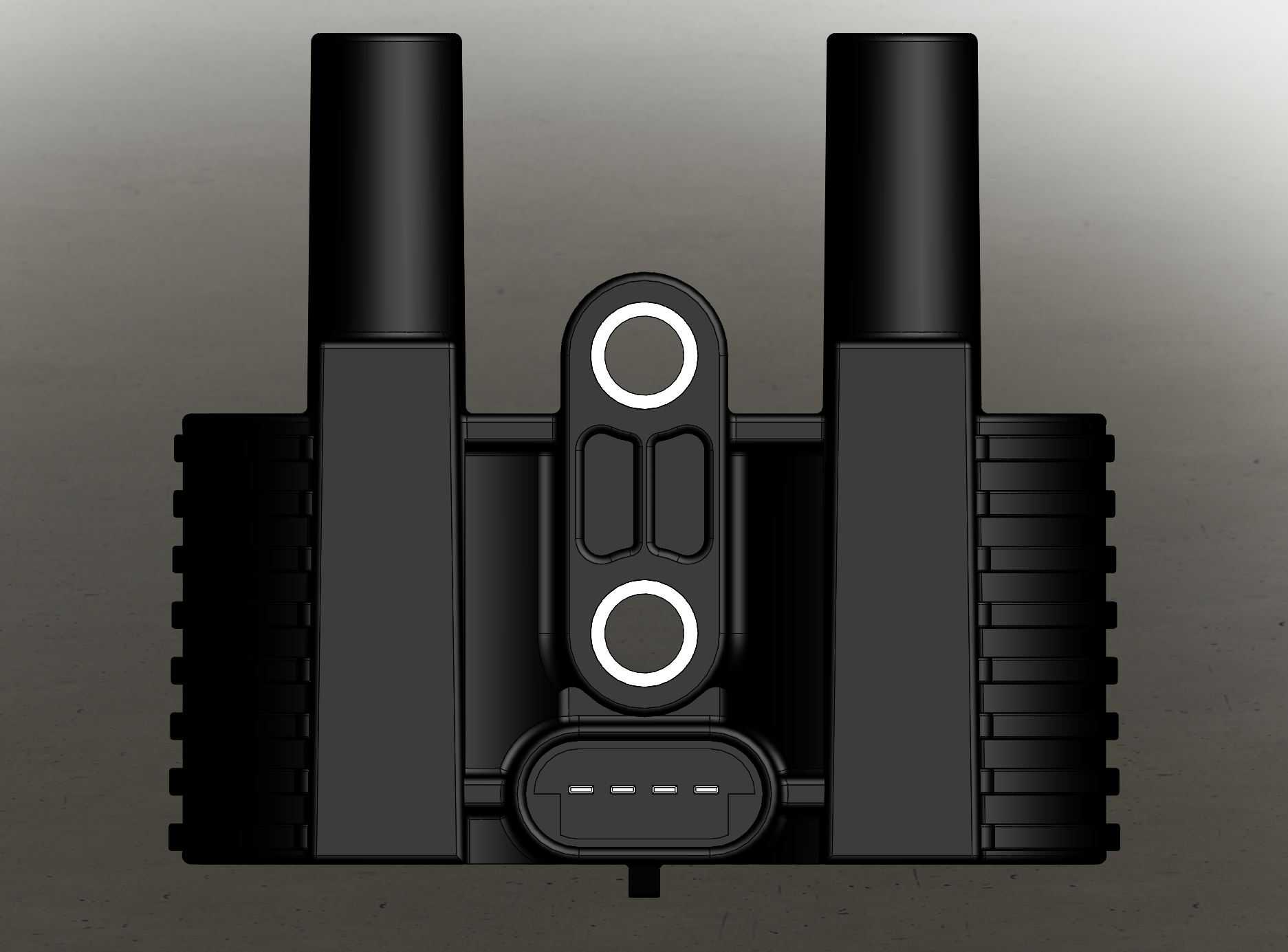

　　该点火线圈组件适配哈雷Sportster系列车型的点火系统升级与改装场景，在整车电气架构中承担将低压电转换为高压脉冲电的核心功能，直接为火花塞提供点火能量，决定发动机燃烧效率与怠速稳定性。从结构设计来看，组件采用双输出柱式布局，两个高压输出接口分别对应双缸点火需求，接口外径匹配常规高压阻尼线的插接公差，柱体高度预留了足够的插拔操作空间，避免后期维护时干涉周边线束。主体壳体采用带散热鳍片的一体化结构，鳍片沿壳体纵向排布，在摩托车行驶过程中可利用迎面气流带走线圈工作产生的热量，避免长期高温导致的绕组绝缘老化，壳体侧边的两个同轴安装孔位，孔距与原车安装点完全对齐，孔内预设金属衬套，可承受长期骑行产生的振动载荷，防止固定螺栓松脱。

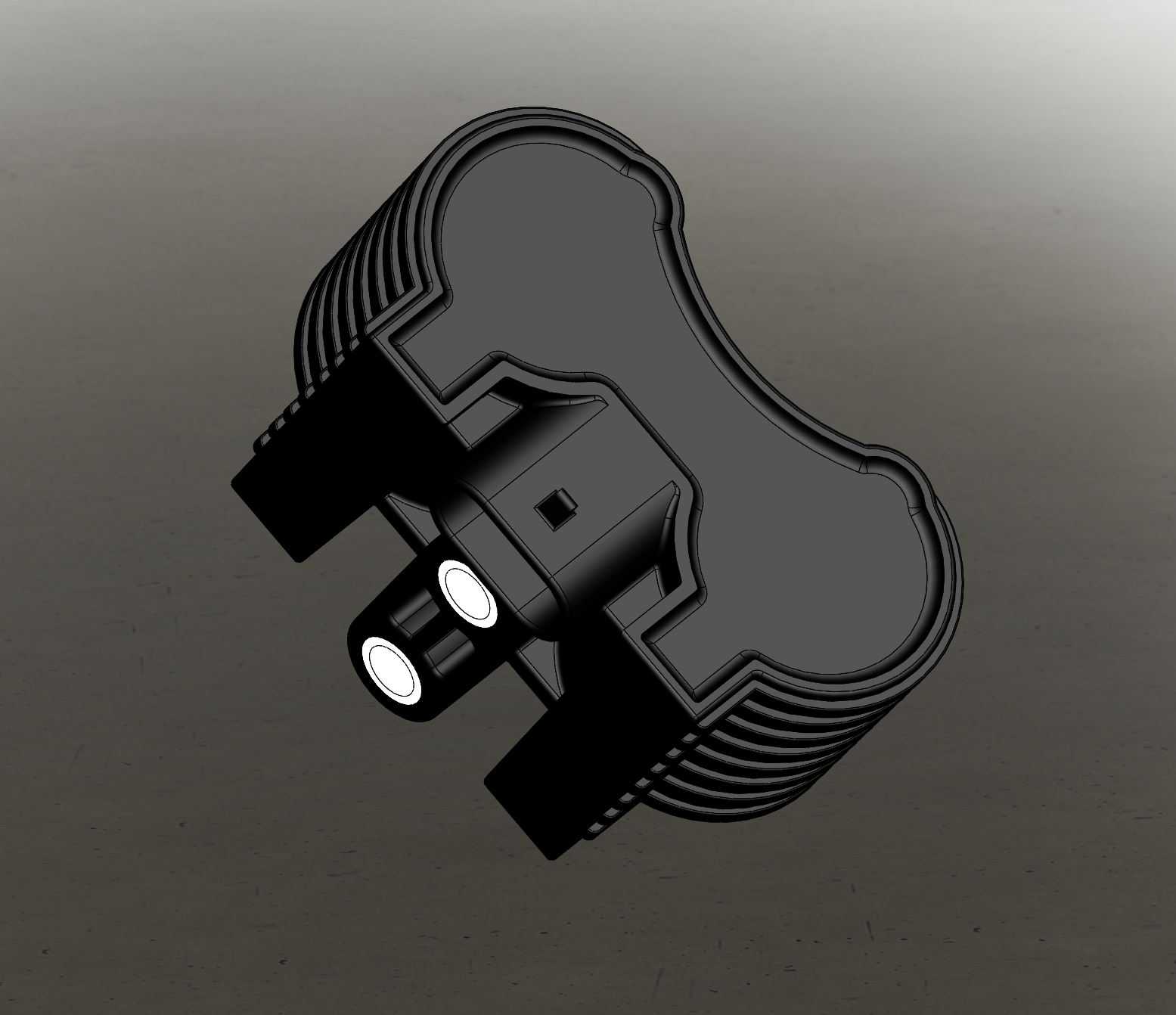

　　设计过程中优先考虑了改装场景的安装兼容性，壳体底部的插接槽位适配原车线束插头的卡扣结构，无需额外修改线束即可完成对接，组件整体轮廓避开了原车油箱下沿与车架主梁的干涉边界，安装后不会与周边覆盖件产生摩擦。从安装边界来看，组件总宽度控制在双缸点火线的合理排布范围内，不会挤压两侧的燃油管与刹车管路，输出柱的朝向与原车火花塞位置精准对应，高压线路径无需大幅度弯折，减少了高压线老化破损的风险。壳体表面的加强筋结构沿受力方向布置，在安装孔位周围形成局部加强区域，即使在大扭矩紧固螺栓时也不会出现壳体开裂的问题。组件的电气连接部分采用密封式设计，插接位置的密封圈可阻挡骑行过程中溅入的泥水与灰尘，适配摩托车复杂的户外使用环境，

　　避免因触点氧化导致的点火缺缸问题。在实际装车场景中，该组件可直接替换原厂老化的点火线圈，也可用于定制改装车型的点火系统搭建，双柱独立输出的结构可保证两个气缸的点火能量一致，避免单缸工作不良导致的发动机抖动。设计时充分考虑了摩托车的振动工况，内部绕组采用灌封固定工艺，可抵消不同转速下的共振影响，延长组件的使用寿命，壳体的散热结构经过气流模拟验证，在时速60公里以上的行驶状态下，壳体表面温度可控制在绕组绝缘材料的耐受范围内，不会出现过热退磁的问题。安装孔位的同轴度公差控制在0.1mm以内，保证安装时螺栓可顺利穿入，无需强行撬动组件对位，避免壳体受额外应力产生暗伤。组件的整体重量控制在合理区间，不会给安装支架带来额外的载荷负担，输出柱的高度经过匹配计算，安装后高压线的弯曲半径大于线材的最小允许弯曲值，避免线材内部铜丝断裂导致的点火故障。
