3/8英寸气动滑阀精密三维结构设计

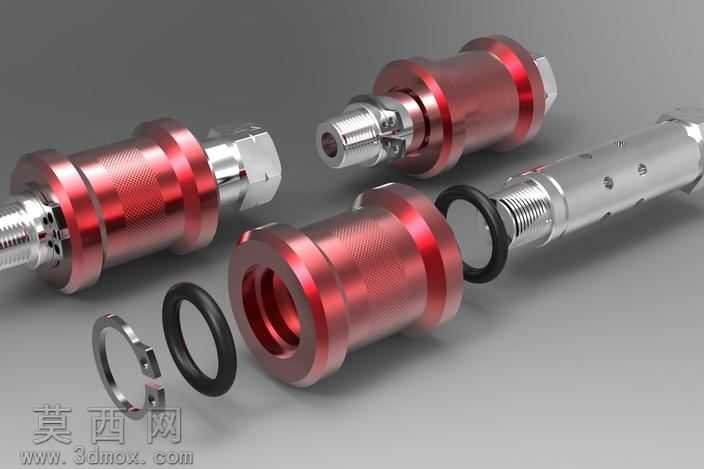

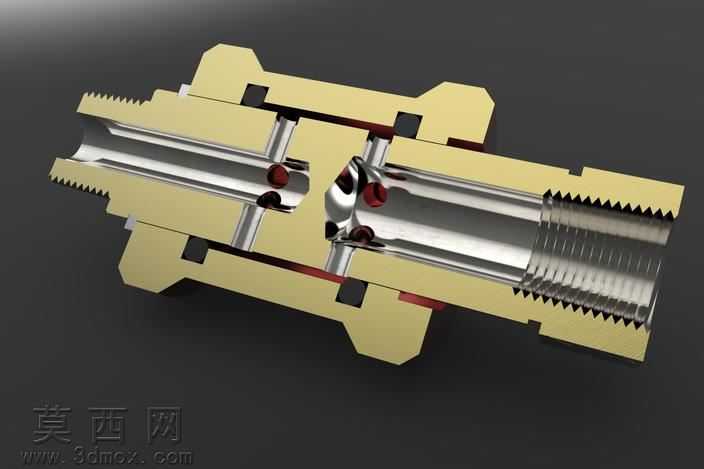

本作品为3/8英寸规格气动滑阀的三维建模设计，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循气动元件的尺寸公差规范，对每一处配合结构都做了精准的参数约束，确保模型可直接对接生产加工的尺寸校验需求。模型完整还原了滑阀的内外结构，包含阳极氧化红色铝合金阀体、不锈钢阀芯、O型密封圈、卡簧定位件等全部组成部件，各部件之间的装配关系完全符合实际气动滑阀的装配逻辑，可通过三维软件的装配干涉检查功能验证无结构冲突。渲染阶段采用工业产品级渲染方案，金属阀体部分分别赋予了不同的材质属性：红色阳极氧化外壳设置了细腻的磨砂金属质感，还原铝合金硬质氧化后的表面肌理，金属光泽度参数调整至符合工业零件的哑光金属表现；不锈钢阀芯与接头部分赋予了抛光金属材质，通过环境光遮蔽效果突出金属加工面的高光细节；橡胶密封圈设置了哑光黑色橡胶材质，添加了轻微的表面粗糙纹理以还原橡胶件的真实质感；卡簧等小五金件则做了镀锌金属的材质表现，区分不同零件的材质差异。结构设计上，该滑阀采用上下滑动套筒式结构，通过滑动阀芯的位移实现气路的快速通断，3/8英寸的通径规格适配常规气动管路的连接需求，密封结构采用双O型圈设计，在阀芯滑动过程中保证气路的密封性能，避免漏气问题，定位卡簧结构用于限制阀芯的滑动行程，确保阀门开关位置的精准定位。设计过程中充分考虑了气动滑阀的实际使用场景，针对气动系统的压力工况对阀体壁厚、阀芯配合间隙做了优化设计，既保证零件的结构强度满足气压负载要求，又控制了阀芯滑动的阻尼处于合理区间，保证阀门操作的顺畅性。模型的爆炸视图可清晰展示各零件的装配顺序与配合关系，能够用于产品装配指导、结构原理演示以及生产加工的参考，整体建模精度达到工业级应用标准，各零件的倒角、退刀槽等工艺结构都做了完整还原，不存在结构缺失或简化过度的问题，可直接导入各类三维软件进行后续的工程图导出、仿真分析或者二次优化设计。
