莱夫莫托连杆式手动压紧工装结构

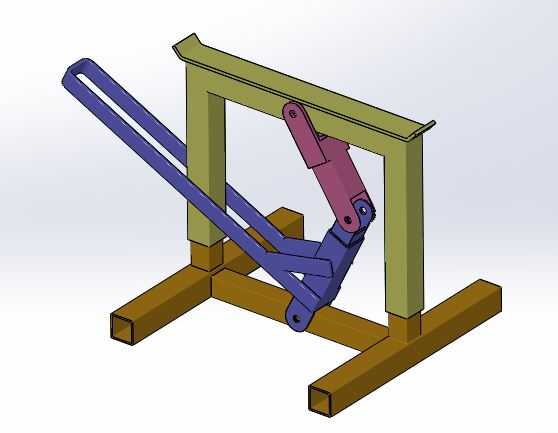

　　这套连杆式手动压紧结构，在中小批量零部件加工、装配工位的应用场景十分普遍，尤其适合钣金件、小型焊接组件的装夹定位，相比气动、液压压紧方案，它不需要外接动力源，在无气源、无电力的野外维修工位、临时装配点也能快速部署使用，操作时仅需扳动长手柄即可完成压紧与松脱动作，单人操作耗时不超过两秒，能大幅降低工位辅助时间占比。从结构组成来看，整套装置采用方管焊接搭建门式机架，底部十字交叉的方管支脚直接与工位台面接触，不需要额外做预埋固定，放置平稳后即可投入使用，机架的竖直立柱与顶部横梁采用直角焊接，焊缝位置做了内应力释放处理，长期承受压紧反力也不会出现机架变形偏移。核心的执行部分为多组铰接连杆，其中与手柄直接相连的长连杆贯穿机架中部空间，

　　末端连接两组叠层布置的摆臂组件，摆臂之间通过销轴铰接，销轴配合位置预留了0.1毫米的间隙，保证铰接转动顺畅无卡滞，同时不会因为间隙过大出现压紧位置偏移。压紧头安装在最末端摆臂的端部，采用圆弧过渡结构，避免压紧时刮伤工件表面，当手柄扳动到下止点位置时，连杆机构会刚好越过死点位置，此时即使撤去手柄上的外力，压紧力也不会自行松脱，能保证加工、装配过程中工件始终处于被夹紧状态，不会因为设备振动、外力触碰出现松脱风险。设计这套结构时，首先要核算的是压紧力的传递比，长手柄的力臂长度与末端摆臂的力臂长度比值控制在12:1左右，普通人在手柄上施加15公斤的扳动力，末端就能输出接近180公斤的压紧力，足以应对绝大多数厚度在6毫米以内的钣金件、

　　型材组件的装夹需求。安装边界方面，整套结构的占地面积仅为0.12平方米，竖直方向高度不超过350毫米，横向手柄展开最大长度为420毫米，不会占用过多工位操作空间，在狭窄的流水线工位、钳工台边角位置都能布置。铰接销轴全部采用标准圆柱销，配合孔采用铰制孔加工，磨损后可以直接更换标准件，不需要对整体结构做二次加工，维护成本极低。机架的方管规格选用40402的标准焊接方管，材料为Q235普通碳素结构钢，焊接后整体做喷塑防锈处理，在潮湿的车间环境下也能保证3年以上不出现锈蚀剥落。实际使用过程中，这套结构可以根据工件的外形尺寸，调整压紧头的安装位置，也可以在底部支脚上加装定位块，适配不同规格工件的快速定位需求，不需要对主体结构做改动，

　　仅需更换少量适配配件就能覆盖十几种不同工件的装夹需求。相比传统的螺旋压紧夹具，它的操作行程更大，松脱状态下压紧头抬起高度可达80毫米，方便工件取放，不会出现工件与夹具干涉的情况，扳动手柄的过程中，压紧头的运动轨迹为圆弧曲线，接触工件时是垂直向下施加压力，不会出现横向搓动工件的问题，能保证工件定位精度不被破坏。在焊接工位使用时，这套结构的所有铰接位置都预留了焊渣防护间隙，少量焊渣溅到铰接位置也不会造成机构卡滞，日常仅需每周在销轴位置滴注少量润滑油即可保证动作顺畅，不需要做复杂的日常维护。针对不同的压紧力需求，还可以通过调整连杆铰接点的位置，调整力臂比值，适配更小压紧力需求的轻薄工件装夹，或是更大压紧力需求的厚板组件装夹，结构的拓展性较强，非常适合小型机加工车间、装配班组做自制工装使用，加工整套结构仅需普通的方管切割、焊接、钻孔设备即可完成，不需要高精度加工设备，制作周期短，成本远低于采购成品气动夹具。
