双工位载具定位安装基板结构设计

　　这套定位基板结构，最初是针对产线双工位并行作业的载具固定需求做的设计，最早接触这个需求的时候，产线反馈原有单工位载具换型时间长，定位精度波动大，批量作业时两个工位的定位基准偏差经常超过0.1mm，导致后续装配工序的对位不良率居高不下，才着手做这套双位集成的基板方案。

　　从实际应用场景来看，这类基板主要用在3C电子零部件的预装配、点胶、检测工位，直接固定在自动化线体的作业平台面上，不需要额外做转接安装，基板上的两个载具安装位可以同时承载两个同规格工件，配合线体的双取料头作业，能把单工位的等待时间压缩近一半，相比传统单块单工位基板，不需要在台面上排布多块独立安装板，也避免了多板拼接带来的基准累计误差。

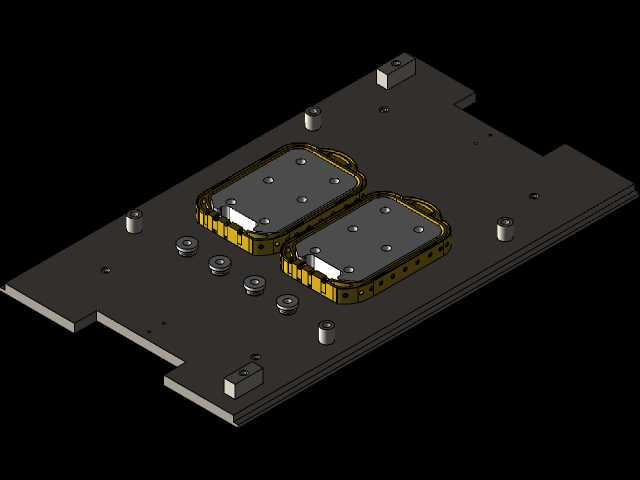

　　设计的时候最先敲定的是基板本体的材质选型，考虑到产线每天的作业频次超过八千次，载具反复取放的磨损问题，本体选用了6061铝合金做硬质阳极氧化处理，表面硬度能达到HV400以上，日常和载具接触摩擦不会轻易产生划痕和凹坑，也不会像钢材那样长期使用出现锈迹污染工件。基板的整体外形做了缺角避让设计，四个边角不是完整的直角，其中两个侧边做了内凹的缺口，是为了避让线体台面上原有走线槽和拖链的安装位置，不需要对现有线体做切割改造就能直接装上去，安装孔位完全匹配现有台面的T型槽间距，现场安装的时候只需要拧四个固定螺栓就能完成定位，不需要重新打表找正。

　　基板上的定位元件排布是整个设计的核心，两个载具安装位的周边，一共布置了8个圆柱定位销，每个载具对应两个圆形定位销和两个菱形销的组合，圆形销做载具的主定位，限制X和Y方向的移动自由度，菱形销做角度方向的防转定位，避免载具安装时出现过定位卡滞的问题，定位销的安装孔都做了H7级的铰孔加工，销子和孔的配合间隙控制在0.01mm以内，保证载具每次装上去的重复定位精度稳定在0.02mm以内，完全满足后续点胶和视觉检测的精度要求。除了定位销之外，每个载具位的对角位置还布置了两个方形限位块，限位块的高度比载具底面高2mm，当载具放偏的时候会先碰到限位块，不会直接撞到定位销导致销子弯曲变形，日常维护的时候只需要更换磨损的限位块就行，不用重新铰孔更换定位销，能大幅降低后期的维护成本。

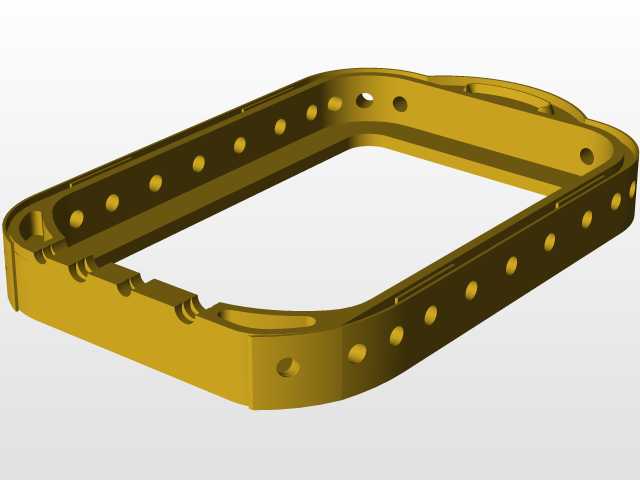

　　载具本身的结构也做了适配设计，载具的边框做了黄色的硬质氧化区分，和黑色的基板本体形成明显的视觉差，作业人员或者机械手取放载具的时候能快速识别安装位置，不会出现放错工位的问题。载具上的工件容纳槽做了和工件外形完全匹配的仿形设计，槽边做了0.2mm的倒角导向，工件放进去的时候不需要刻意对位就能滑入槽内，槽底开了三个真空吸附孔，接通气源之后能把工件牢牢吸在载具上，作业过程中不会因为设备振动出现工件移位的问题。载具上的六个固定孔位做了沉头设计，固定螺丝拧进去之后螺丝头完全低于载具表面，不会突出表面刮蹭工件或者机械手的吸嘴。

　　安装边界这块，基板的总厚度控制在12mm，既保证了整体刚性，在基板单侧受力的时候不会出现超过0.03mm的形变，也不会因为厚度过大增加不必要的重量，两个人就能轻松搬运安装。基板底部和线体台面接触的一面做了0.1mm的平面度加工，安装之后不会出现翘曲，所有安装孔的位置都做了沉头避让，螺栓头不会突出基板底面，保证基板和台面完全贴合。基板上还预留了两个走线孔，载具上的真空气管可以从基板底部穿上来，不会露在基板表面被机械手剐蹭，气管的排布完全隐藏在基板下方，整个作业面没有多余的管线外露，避免作业过程中管线勾挂载具或者工件。

　　实际调试的时候发现，最初的定位销突出高度是5mm，载具放下去的时候容易和销子发生卡滞，后来把销子的端部做了15度的导向倒角，突出高度调整到3mm，载具下落的时候哪怕有0.5mm的位置偏差，也能顺着倒角滑入定位孔，不会出现卡料停机的问题。另外基板表面还做了网格状的浅槽，深度0.5mm，日常作业中掉落的灰尘、碎屑会落到槽里，不会积在载具和基板的接触面上导致载具放不平，每天下班的时候用压缩空气吹一下就能完成清洁，不需要专门擦拭整个板面。

　　这套结构在产线上跑了三个月之后，统计下来工位的换型时间从原来的12分钟缩短到2分钟，定位不良率从原来的1.2%降到0.1%以下，因为定位销磨损导致的维护频次从每周两次降到每三个月一次，整体的作业效率提升非常明显，后续同类型的双工位作业台都可以直接套用这个基板的孔位布局，只需要根据不同的载具外形调整定位销和限位块的位置就行，不需要重新设计基板本体，能大幅缩短后续项目的设计周期。
