手动杠杆式快速夹紧工装结构

　　这款手动杠杆式夹紧结构，是工装夹具领域里非常典型的手动压紧类执行部件，在小批量零件加工、装配工位定位、焊接工装辅助、检具定位环节都有极高的应用频次，尤其适合不需要大夹紧力、但要求快速开合、操作便捷的工位场景，相比气动、液压夹紧方案，它不需要外接动力源，部署灵活，维护成本极低，在离散制造的零散工位、维修现场的临时装夹场景里，实用性非常突出。

　　从功能逻辑上看，这套结构利用了杠杆增力与肘节过死点锁止的复合原理，操作端的长手柄可以放大操作人员的手部输入力，经过中间的铰接连杆传递到压头端，当手柄扳动到锁止位置时，连杆机构会越过机械死点，此时即便压头端受到工件的反作用力，机构也不会自行松脱，能够持续保持稳定的夹紧力，不需要额外的锁止销或者紧固件来维持夹紧状态，操作全程只需要扳动手柄即可完成夹紧与松脱动作，单步操作耗时不超过1秒，能够大幅降低工位操作的辅助时间，提升装夹效率。

　　设计层面上，这套结构的底座采用了带安装孔的平板式结构，四个安装沉孔均匀分布在底座四角，安装边界清晰，安装时可以直接通过螺栓固定在工装基板、工作台面或者专用的治具架上，不需要额外设计转接安装板，底座的安装面做了平面度要求，能够保证安装后整个机构的位置精度，避免因为安装倾斜导致压头接触工件时出现偏载、压伤工件表面的问题。中间的支撑立板与底座采用刚性连接，所有铰接点都配置了耐磨衬套，能够降低反复扳动过程中的铰接磨损，延长机构的使用寿命，铰接销轴的端部做了防脱设计，避免长期使用过程中销轴窜出导致机构失效。

　　压臂部分采用了弯折式的结构设计，能够避让工件的上部轮廓，避免夹紧过程中压臂与工件的非压紧区域发生干涉，压头位置预留了安装软质垫块的接口，实际使用时可以根据被夹紧工件的材质，选配聚氨酯、铜质或者尼龙材质的压头垫块，防止压伤工件的已加工表面，同时也能增大接触摩擦力，避免夹紧后工件出现滑移。手柄部分做了加长设计，操作力经过杠杆放大后，正常成年操作人员只需要施加很小的握力就可以达到足够的夹紧力，手柄端部的握持位置做了防滑结构，即便手上沾有少量切削液或者油污，也能稳定操作，不会出现打滑的问题。

　　从实际使用的适配性来看，这套夹紧结构的开合行程足够应对一定厚度范围内的工件，不需要针对每一种厚度的工件单独调整压头位置，通用性较强，在装配线上的零部件临时固定、钣金焊接时的拼点定位、机加工工位的毛坯件辅助压紧、木质或者塑料件加工时的轻载装夹场景里都能适用。结构上没有复杂的精密零件，所有零部件都可以采用常规的机加工工艺制作，加工难度低，备件更换方便，即便在使用过程中出现衬套磨损、弹簧失效这类小故障，现场操作人员就可以快速完成备件更换，不需要专业的维修人员介入，运维成本非常低。

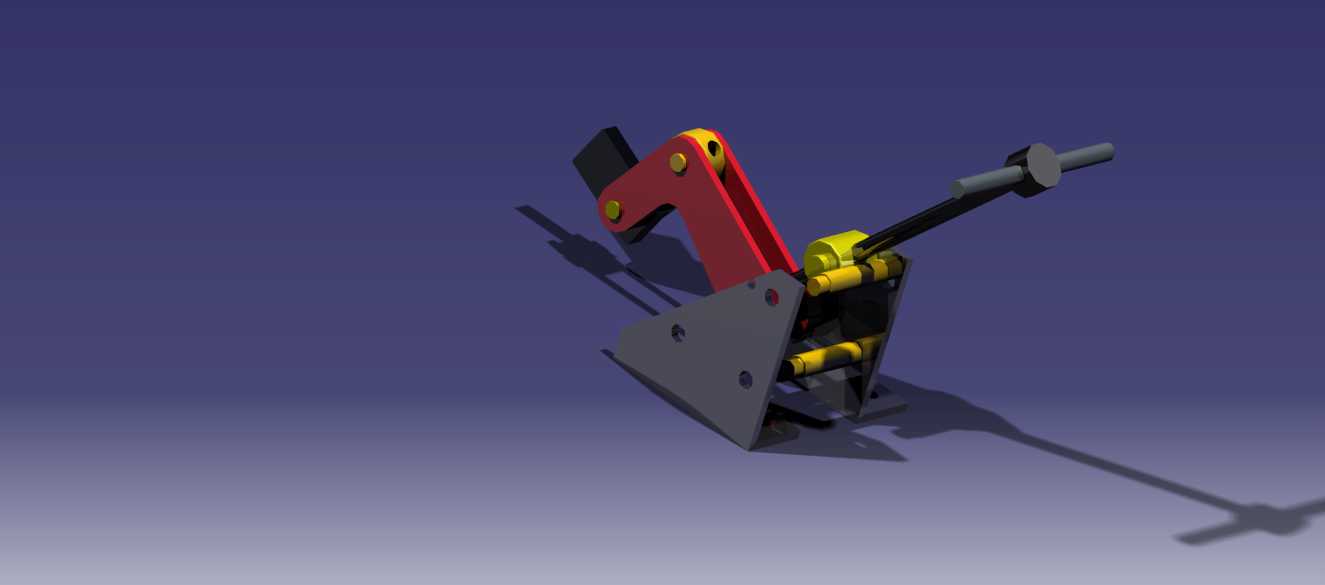

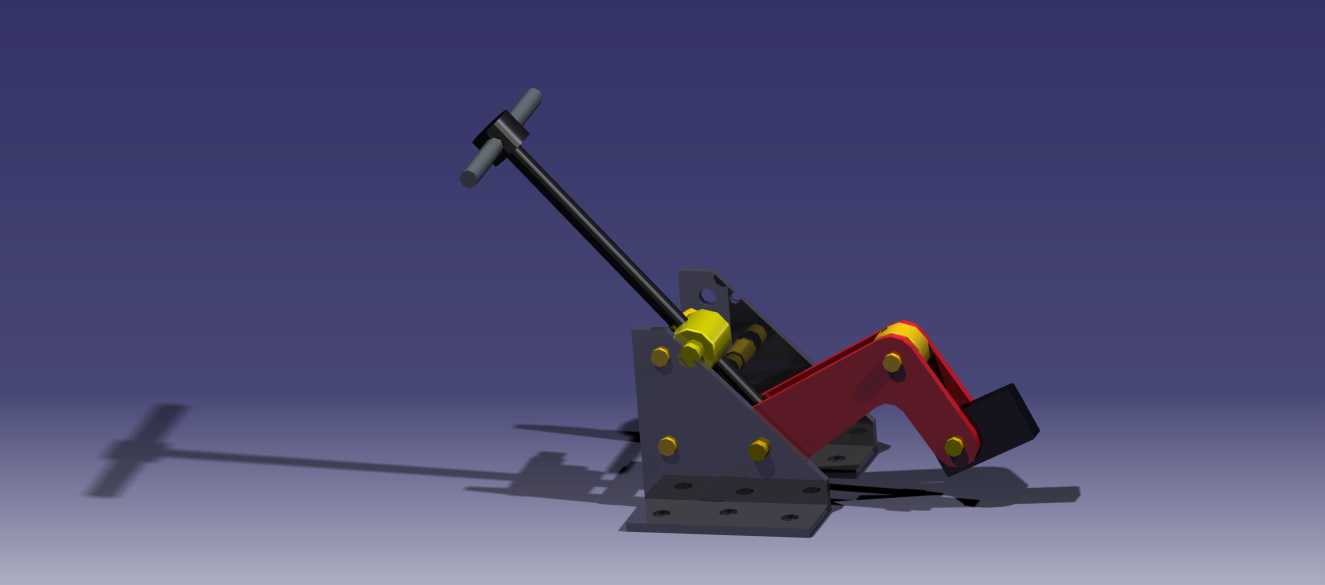

　　需要注意的是，这类手动夹紧结构更适合轻载、振动较小的工位，如果是重载切削、强振动的加工场景，还需要额外增加辅助锁止结构，或者选用夹紧力更大的动力式夹紧方案。另外在安装时需要保证压头的压紧点落在工件的支撑面正上方，避免夹紧力产生额外的倾覆力矩，导致工件定位偏移，影响加工或者装配精度。这套结构的三维数模完整还原了所有零件的装配关系，铰接位置的运动间隙也按照实际装配要求做了预留，可以直接用于工装设计时的选型参考，也可以根据实际工位的安装空间、夹紧力需求，对底座尺寸、压臂长度、手柄长度做参数化调整，快速适配不同的使用场景。
