电脑主板承载托盘结构设计

　　在台式电脑与工业控制计算机的机箱内部结构中，主板托盘是承担核心硬件承载、定位与防护作用的基础结构件，其设计合理性直接影响主板安装精度、硬件散热效率以及整机装配的便捷性。这类托盘通常采用冷轧钢板冲压成型，表面做黑化导电处理，既保证结构强度，又能实现可靠接地，避免静电积累对主板元器件造成损伤。从实际应用场景来看，主板托盘不仅适配常规ATX、MATX版型的消费级主板，也可根据工控机箱、服务器机箱的特殊需求调整开孔与安装位，覆盖家用台式机、商用办公主机、工业控制设备、小型存储服务器等多类设备的内部装配需求。

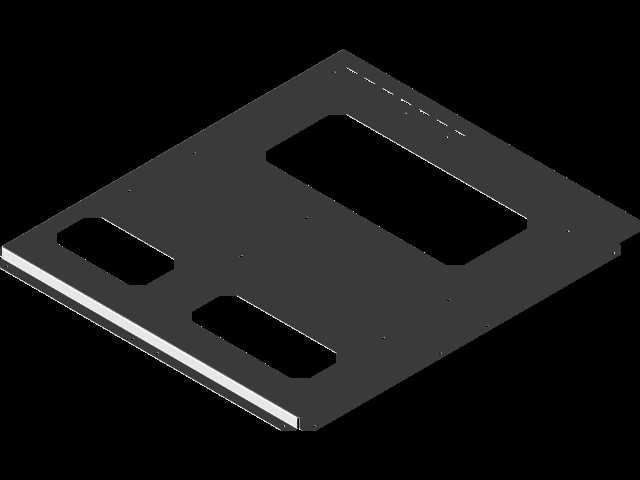

　　设计这类托盘结构时，首先要明确主板的安装边界，不同版型主板的固定孔位遵循行业通用规范，托盘上的冲压凸台与螺丝孔位需要严格对应主板的安装孔坐标，避免出现孔位偏差导致主板无法固定、安装后受力不均变形的问题。托盘主体采用平板式基础结构，边缘做折边处理，折边高度通常控制在15-20mm区间，既提升整体结构的抗弯折强度，也能在托盘推入机箱导轨时形成导向定位面，减少装配过程中的对位难度。托盘表面开设的多组长条形镂空区域，并非单纯的减重设计，核心作用是对应主板下方的发热区域，比如CPU供电模块、芯片组、M.2固态硬盘安装位的背部区域，镂空设计可以让机箱内部的风道直接贯通主板背部，带走元器件工作时传导到背部的热量，避免热量在托盘与主板之间的夹层积聚，提升整机散热稳定性。

　　从功能特性来看，托盘上除了主板固定孔位，还会预留机箱铜柱的安装点位，铜柱高度统一为6mm，保证主板与托盘表面之间留有均匀间隙，一方面避免主板背部焊点直接接触金属托盘造成短路，另一方面也为背部走线预留空间，方便电源线、信号线从托盘与机箱背板之间的夹层排布，让机箱内部走线更规整，减少线缆对风道的阻挡。托盘侧边的定位缺口与机箱的导轨卡槽匹配，部分快拆式机箱的托盘还会在前端设置手拧螺丝固定位与免工具卡扣，不需要额外工具就能完成托盘的拆装，方便用户后续升级硬件、清理机箱灰尘时快速取出主板组件，不需要在狭小的机箱内部操作。

　　在结构强度设计上，托盘板材厚度通常选用0.8-1.2mm的冷轧钢板，过薄的板材会在主板安装后出现中部下凹变形，长期使用可能导致主板受力变形引发元器件虚焊，过厚的板材则会增加整机重量与材料成本，不符合消费级产品的成本控制要求。托盘表面的所有开孔边缘都做去毛刺处理，折边位置做圆角过渡，避免装配过程中锋利的边缘划伤操作人员、割破线缆绝缘层。针对部分带侧透面板的机箱，托盘表面的黑化处理也能提升内部视觉整洁度，避免金属原色反光影响侧透观感。

　　实际装配过程中，主板托盘先在外部预装铜柱，将主板固定在托盘上之后，再将整体托盘沿机箱导轨推入，通过前端的固定螺丝与机箱主体锁紧，这种模块化装配方式也适配生产线的流水作业，工人不需要在机箱内部狭小空间对位主板孔位，能大幅提升整机装配效率，降低装配不良率。对于工控类设备的主板托盘，还会在托盘边缘增加EMI弹片，当托盘装入机箱后弹片与机箱框架紧密接触，提升整机电磁屏蔽性能，避免外部电磁干扰影响工控主板的稳定运行，也防止主板工作时的电磁辐射向外泄漏。
