微型蒸汽机用辐条式飞轮腹板结构

　　在小型固定式蒸汽机、教学演示用微型蒸汽动力装置的传动系统中，飞轮腹板是连接轮毂与轮缘的核心承载结构，这类部件的设计合理性直接决定了飞轮总成的转动惯量匹配度、高速回转稳定性以及长期运行的结构疲劳寿命。不同于大尺寸工业飞轮采用的实心腹板或分体装配式结构，微型蒸汽机配套的飞轮腹板受整机尺寸、重量限制，多采用辐条式镂空结构，在保证足够结构刚度的前提下，尽可能降低腹板自身重量，减少不必要的转动惯量冗余，避免动力输出端出现不必要的负载损耗。

　　从实际应用场景来看，这类飞轮腹板主要适配缸径15-30mm级别的单缸往复式蒸汽机，这类设备多用于教学实验台、小型动力模型、复古工艺动力展示装置，运行转速通常在200-800r/min区间，回转过程中腹板需要承受轮毂传递来的曲轴扭矩，同时要平衡轮缘转动惯量带来的径向离心载荷，还要抵消活塞往复运动产生的周期性振动冲击，因此腹板的辐条过渡位置不能出现尖锐直角，所有转角位置都需要做圆弧过渡处理，避免应力集中导致的辐条断裂问题。

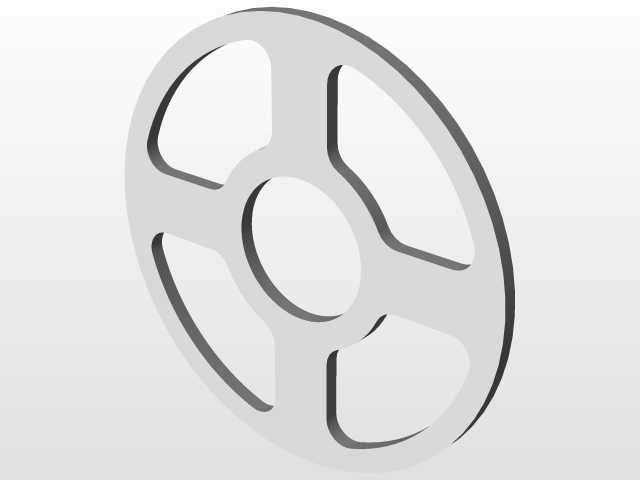

　　设计这类腹板结构时，首先要确定核心安装边界：中心轮毂孔需要与曲轴输出端的轴径做过渡配合，配合公差通常选H7/k6，保证传动过程中不出现周向打滑，同时轮毂位置的轴向厚度要比腹板主体厚2-3mm，给紧定螺钉或者键连接留出足够的安装空间，避免键槽位置削弱轮毂的结构强度。轮缘侧的连接位置，腹板与轮缘的结合面要做等厚度过渡，辐条的数量选择上，这类小尺寸飞轮多采用4辐条或者5辐条结构，本次设计的4辐条对称结构，在360度圆周上均匀分布，每根辐条的截面采用椭圆形或者带圆角的矩形截面，相比矩形截面能有效降低回转过程中的空气阻力，同时减少应力集中系数。

　　尺寸设计层面，腹板的总外径通常控制在80-120mm区间，适配微型蒸汽机的整体安装空间，不会因为飞轮尺寸过大导致整机外廓尺寸超标，中心轮毂的直径通常取轴径的2.5-3倍，保证轮毂有足够的壁厚承受键连接的挤压应力，辐条的宽度从轮毂侧到轮缘侧做渐变处理，靠近轮毂位置的辐条宽度略窄，靠近轮缘位置逐渐加宽，匹配离心载荷从轮毂到轮缘的应力分布规律，让整个腹板的应力分布更均匀，不会出现局部应力过高的问题。腹板的轴向厚度通常取3-5mm，根据实际选用的材料调整，如果采用锌合金压铸成型，厚度可以取偏小值，如果采用铝合金铣削加工，厚度可以适当增加，保证加工过程中不会出现工件变形。

　　安装匹配方面，腹板与轮毂、轮缘的连接可以采用一体化加工成型，也可以采用过盈配合加销钉固定的装配式结构，一体化结构的整体刚度更好，适合批量生产的压铸零件，装配式结构则方便后期调整轮缘的重量，匹配不同功率蒸汽机的转动惯量需求。在动平衡调校层面，因为是微型回转部件，不需要做工业级的高精度动平衡，但需要保证4根辐条的重量偏差控制在5%以内，避免高速回转时出现明显的振动，影响蒸汽机的运行平稳性。腹板表面不需要做额外的复杂处理，只需要去除加工毛刺，做简单的氧化或者喷漆处理即可，避免长期使用出现锈蚀问题，尤其是在教学演示场景中，部件的外观平整度也会影响整体展示效果。

　　从实际使用的反馈来看，这类辐条式腹板相比实心腹板，重量能降低40%左右，同时转动惯量的损失不到10%，因为转动惯量主要集中在外侧轮缘位置，腹板位置的材料去除对整体转动惯量的影响极小，这种设计刚好匹配微型蒸汽机的动力特性，既保证了飞轮储存能量、平稳转速的作用，又降低了曲轴的启动负载，让蒸汽机在较低的蒸汽压力下就能顺利启动运行。在结构校核过程中，需要重点验算辐条与轮毂连接位置的弯曲应力，以及辐条与轮缘连接位置的剪切应力，确保在额定转速1.5倍的超速工况下，结构的安全系数不低于2.5，满足长期运行的可靠性要求。
