小型直联式空气压缩主机结构设计

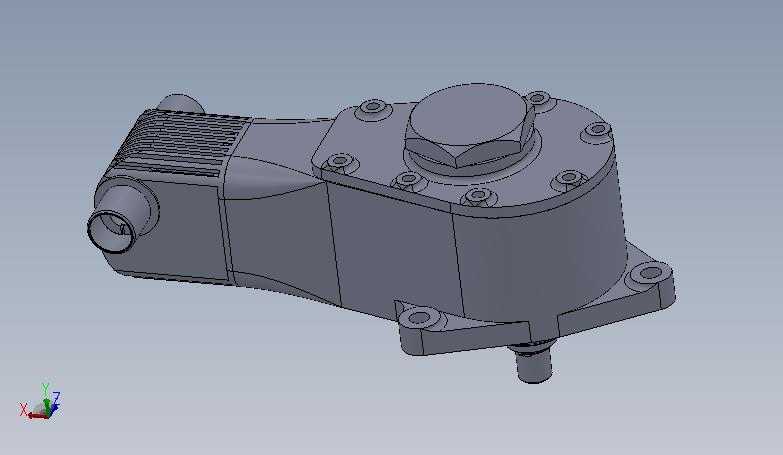

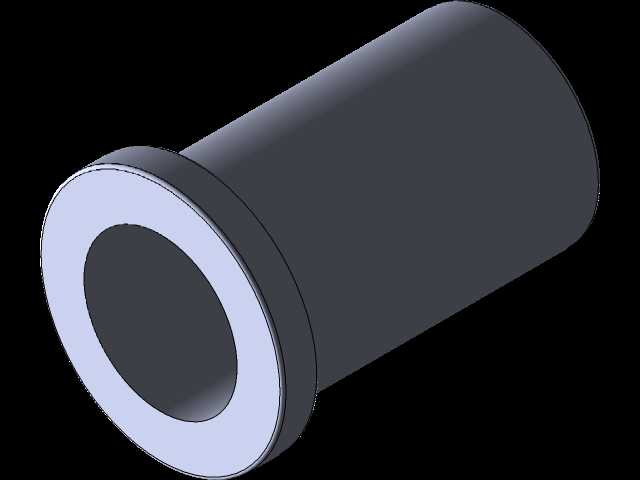

　　在小型工业气动配套、汽修门店辅助供气、实验室小型气源供给这类场景里，这类直联结构的压缩主机一直是紧凑型供气单元的核心部件，区别于大型分体式空压机的冗长管路布局，这款主机把动力输入段、压缩缸体、阀组安装位、输出接口做了高度集成，能大幅压缩整机的安装占用空间，适配移动式小型空压机、台式供气站这类对安装边界有严格限制的设备选型需求。从结构设计逻辑来看，建模阶段优先敲定的是动力端与压缩腔的同轴度基准，直联结构省去了皮带传动的张紧调节空间，因此电机输出轴与曲轴的连接位公差配合需要严格控制，避免运行过程中出现偏磨导致的密封件过早失效。缸体上部的阀组安装座做了均布的螺栓孔位，对应进排气阀片的固定点位，建模时特意预留了阀片升程的避让空间，

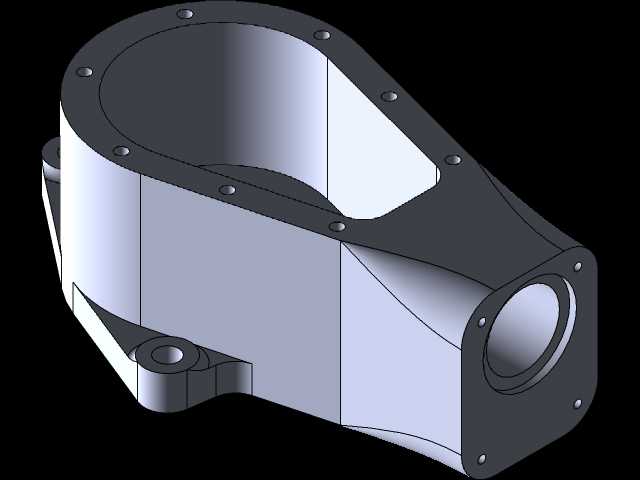

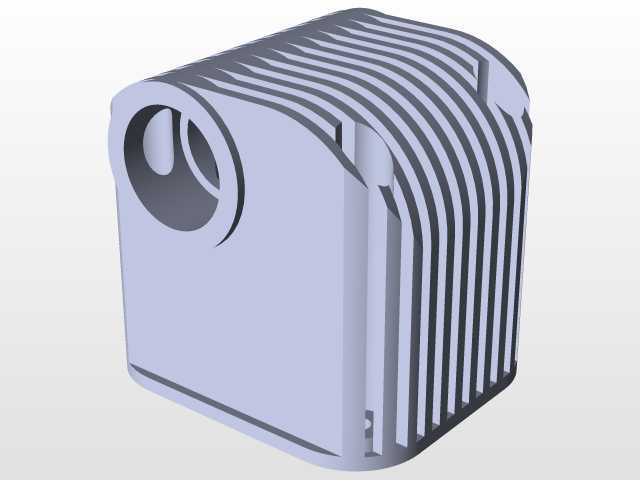

　　不会出现阀片开启过程中与缸盖发生干涉的问题，顶部的六角密封端盖采用标准紧固件压紧，既方便日常维护时拆解检查阀片状态，也能保证压缩腔的密封性能。安装边界方面，主机底部延伸出的三个带安装孔的固定支脚呈三角分布，孔位间距适配常规小型空压机的储气罐顶部安装平面，支脚与缸体之间做了加强筋过渡，能抵消主机运行过程中产生的往复振动，避免长期运行后支脚出现应力断裂。侧部伸出的进气接口采用快插适配结构，可直接对接空气滤芯总成，无需额外设计转接法兰，另一侧的散热筋结构顺着动力端外壳轴向排布，能在电机自带散热风扇的气流作用下，把压缩过程中传导到缸体的热量快速带走，降低主机运行时的热负荷。气路输出端设置在缸体下部，直接对接储气罐的止回阀接口，

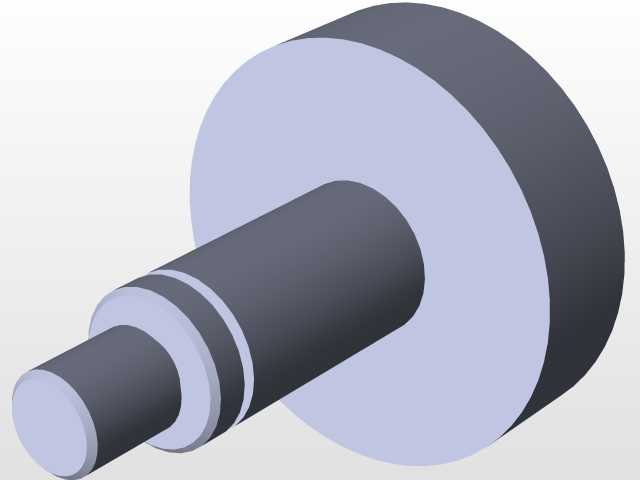

　　省去了中间的转接管路，减少了压缩空气输送过程中的压力损失。建模过程中对所有运动部件的行程做了干涉校验，曲轴连杆的运动包络完全处于曲轴腔内部，不会与腔体内壁发生刮蹭，活塞环的安装槽尺寸严格匹配常规小型活塞机的密封件规格，方便后期运维时更换通用配件。这类集成式主机的设计核心是在保证压缩效率的前提下尽可能缩减冗余结构，相比传统分体结构，整机装配时的零件数量减少近三成，装配工序也相应简化，适合批量生产的小型供气设备配套。从实际使用角度看，这种结构的主机在0.8MPa额定排气压力区间运行稳定性较好，适配的电机功率区间覆盖0.75kW到1.5kW，能满足单工位气动工具供气、小型气动元件测试、汽修工位轮胎充气这类常规用气需求，

　　安装时不需要额外做同轴度调试，只要把支脚固定在对应安装平面，接好进气管路与出气止回阀即可完成主机装配，大幅降低了整机组装的技术门槛。缸体的壁厚设计兼顾了散热性能与结构强度，既不会因为壁厚过大导致散热效率下降，也不会因为壁厚不足在长期高压运行下出现腔体变形，所有密封结合面都做了平面度公差预留，装配时配合对应厚度的密封垫就能实现可靠密封，减少运行过程中的漏气问题。
