涡轮压缩机叶轮结构三维设计

项目分类:压缩机 发布时间:2021-12-10 ID:454789
  • 涡轮压缩机叶轮结构三维设计

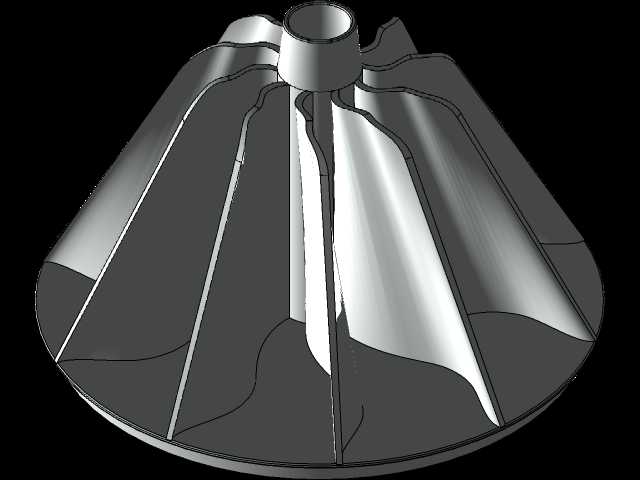

  在透平式压缩设备的核心做功单元里,叶轮是直接决定整机压比、效率与运行稳定性的核心旋转部件,这套三维结构完整还原了半开式径流涡轮压缩机叶轮的全部几何特征,覆盖了从轮毂型线到叶片曲面的所有设计细节。从实际应用场景来看,这类叶轮广泛适配小流量高压力工况的压缩需求,常见于车载燃料电池空气供给系统、小型工业气源增压单元、航空辅助动力单元以及高端涡轮增压器的压气机端,不同场景下对叶轮的气动载荷、转速耐受能力、重量控制的要求差异极大,建模过程中需要同步兼顾气动性能与结构强度的双重约束。

  从功能特性上看,该叶轮采用后弯式长短叶片间隔布局,这种设计能够有效抑制叶轮出口处的气流分离,降低叶道内的二次流损失,相比等长叶片结构,长短叶片搭配可以在相同轮径下提升10%左右的流通效率,同时拓宽叶轮的稳定工作裕度,避免小流量工况下过早进入喘振边界。叶片的型线采用三元流理论设计,从进气边到出气边的曲面曲率连续过渡,进气边针对来流方向做了前缘修型,能够适配不同进气攻角下的气流导入,减少进气冲击损失;出气边的厚度按照强度要求做了渐变处理,靠近轮盖侧的出气边厚度更薄,降低尾迹损失,靠近轮毂侧的厚度适当增加,提升叶片根部的抗疲劳能力。

  设计思路上,建模首先从子午流道的轮廓搭建入手,先确定轮毂的回转曲面与轮盖的回转曲面边界,这两个曲面直接决定了气流在叶轮内部的通流面积变化规律,通流面积从进气口到出气口的渐变梯度需要匹配设计压比下的气流密度变化,避免通流截面突变带来的局部流速激增。完成子午轮廓后,基于不同叶高位置的气流角分布生成叶片的中弧线,再按照选定的叶片厚度分布规律叠加出叶片的实体曲面,长短叶片的起始位置需要经过流场仿真迭代确定,短叶片的前缘通常布置在长叶片流道的中部位置,既能够起到分流作用,又不会过多增加进气段的堵塞系数。轮毂中心的轴孔采用台阶式设计,预留了与主轴配合的定位轴肩,轴孔内壁的公差按照过盈配合要求设计,同时在轴孔周边预留了平衡去重的工艺区域,方便叶轮做动平衡校正时去除材料,不会破坏叶片的气动外形。

  从安装边界与尺寸约束来看,叶轮的进气口为中心直筒段,内径尺寸匹配进气道的连接法兰,安装时需要保证进气道与叶轮进气口的同轴度误差控制在0.02mm以内,避免进气偏流带来的性能下降与额外振动。叶轮的轮盘背面为平面结构,与主轴的锁紧螺母端面贴合,安装时的压紧力需要按照转速对应的离心力载荷计算,既要保证高速旋转时叶轮不发生轴向窜动,又要避免压紧力过大导致轮盘产生附加变形。叶轮的最大外径对应压气机蜗壳的内壁尺寸,安装后叶轮轮盖与蜗壳之间的间隙需要控制在0.1-0.3mm之间,间隙过大会导致叶顶泄漏损失大幅上升,间隙过小则容易在高速旋转时因为热膨胀、轴系跳动发生碰磨故障。叶片的数量与分布角度经过动平衡计算,保证叶轮在最高工作转速下的不平衡量控制在允许范围内,不需要额外添加平衡块就能满足G2.5级的动平衡精度要求。

  在结构细节处理上,所有叶片与轮毂的连接位置都做了圆角过渡,圆角半径从叶片前缘到后缘按照应力分布做了差异化设计,应力集中系数最高的叶片根部位置圆角半径更大,能够有效降低高速旋转时的根部应力,避免长期交变载荷下出现疲劳裂纹。叶片的表面曲率连续无拐点,既满足气动性能要求,也适配后续五轴铣削的加工工艺,建模时所有曲面都做了G2连续约束,加工后不需要过多的手工抛光就能达到气动要求的表面粗糙度。轮盘的厚度从中心到外缘逐渐减薄,这种变厚度设计既能够保证中心轴孔位置的结构强度,承受主轴传递的扭矩与离心载荷,又能尽可能降低叶轮的整体转动惯量,提升整机的响应速度,适配需要快速变工况的应用场景。
