台式电脑机箱内部装配结构设计方案

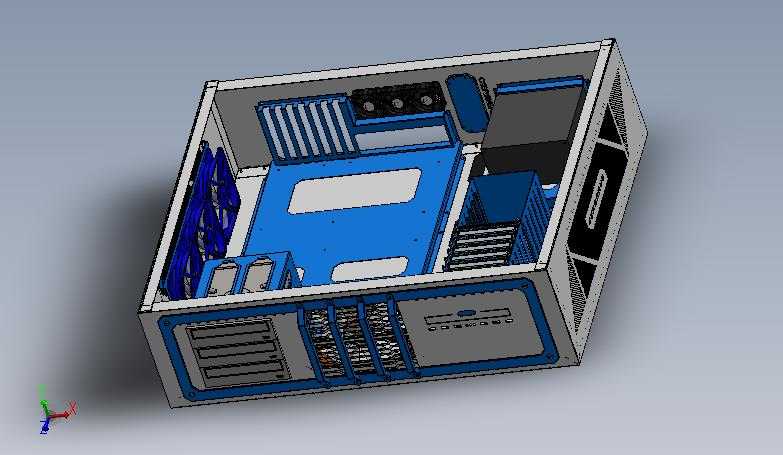

　　本次呈现的机箱内部装配结构，主要面向桌面级台式计算机的硬件集成场景，覆盖日常办公、家用娱乐、轻度图形工作站等多类使用需求，核心作用是为计算机核心硬件提供可靠的安装承载、物理防护与合理的排布空间，同时兼顾硬件运行过程中的散热气流组织需求。从结构设计逻辑来看，整体采用框架式钣金承载基底，底部蓝色区域为核心主板安装位，安装位预留了对应标准ATX主板的固定孔位阵列，同时开设了两处矩形走线避让孔，方便主板背部供电线、信号线的穿设梳理，避免线材杂乱堆积阻挡风道。机箱前部预留了多组5.25英寸光驱位与3.5英寸硬盘安装支架，支架采用快拆式卡扣结构设计，无需额外工具即可完成存储设备的装卸，支架与前部进风区域直接连通，

　　能够借助前部进风气流带走硬盘运行产生的热量。机箱后部区域对应主板IO接口、扩展插槽位置预留了标准尺寸开口，扩展槽位配备可重复拆卸的挡片，方便用户根据安装的独立显卡、采集卡等扩展卡数量调整开口状态，避免多余开口造成风道泄漏、电磁屏蔽性能下降。机箱左侧区域设置了独立的电源安装仓，仓体与主硬件区域通过金属隔板分隔，能够避免电源自身散热气流与机箱主风道产生紊流，同时将电源运行产生的噪音与主硬件区域做初步隔离，降低整机运行的噪音感知。在安装边界尺寸上，整体结构遵循标准ATX机箱的尺寸规范，宽度方向预留了160mm的CPU散热器安装高度空间，长度方向支持最长320mm的独立显卡安装，能够兼容市售绝大多数主流桌面级硬件的安装尺寸需求，

　　电源安装位支持标准ATX尺寸电源，固定孔位兼容不同长度电源的安装调整。结构设计过程中充分考虑了装配工艺性，所有钣金折弯边均做了卷边处理，避免装配过程中划伤操作人员或线材绝缘层，各安装支架与主框架之间采用铆接连接，减少焊接工序带来的变形问题，整体装配公差控制在0.2mm以内，保证各硬件安装时的对位精度，不会出现孔位错位导致硬件无法安装的问题。风道组织上采用前进后出的常规正压差设计，前部进风区域可安装3把120mm规格散热风扇，后部排风位可安装1把120mm风扇，顶部预留的空间也可额外加装排风风扇，能够根据硬件发热情况灵活调整散热配置，保证高负载运行时CPU、显卡等核心硬件的温度处于合理区间。机箱侧盖对应主板区域预留了透明视窗安装位，

　　用户可根据需求选择安装亚克力或钢化玻璃侧透板，满足硬件展示的需求，同时侧盖与框架之间采用卡扣加手拧螺丝的固定方式，无需工具即可快速拆卸，方便日常硬件维护与升级。内部走线空间在主板托盘背部预留了20mm的理线深度，能够容纳所有供电线材、信号线材的梳理收纳，配合扎带固定位可以将线材整齐固定在背部区域，避免线材侵入主风道影响散热效率。所有硬件安装位的固定孔位均做了压铆螺母处理，反复拆装也不会出现螺纹滑牙的问题，提升结构的耐用性，机箱边角位置均做了圆角过渡处理，避免尖锐边角造成磕碰损伤。
