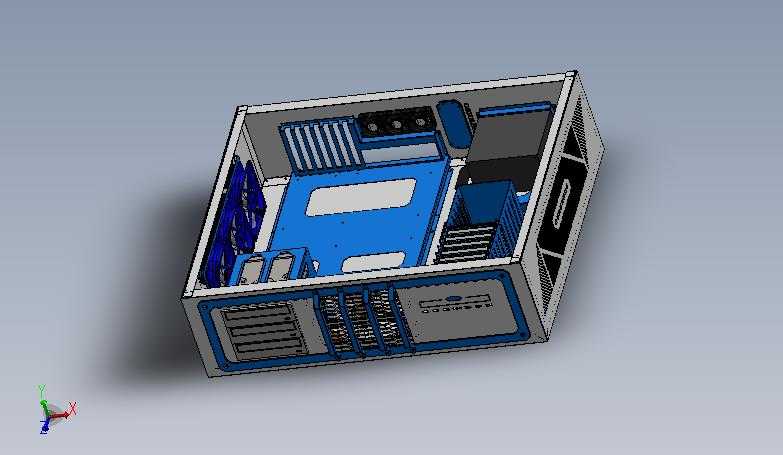

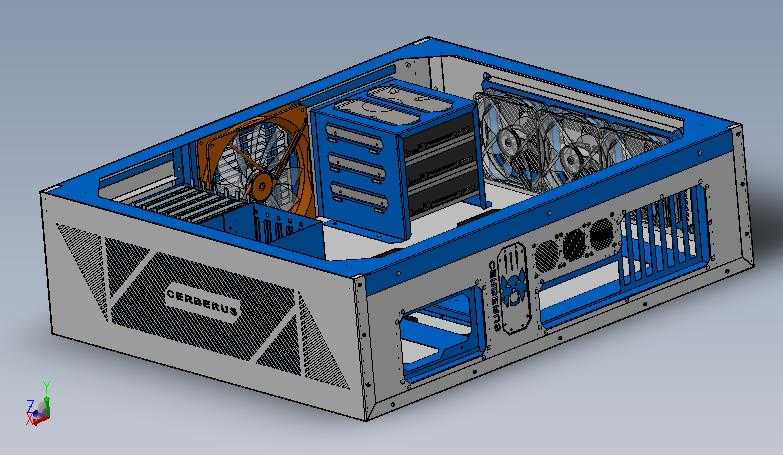

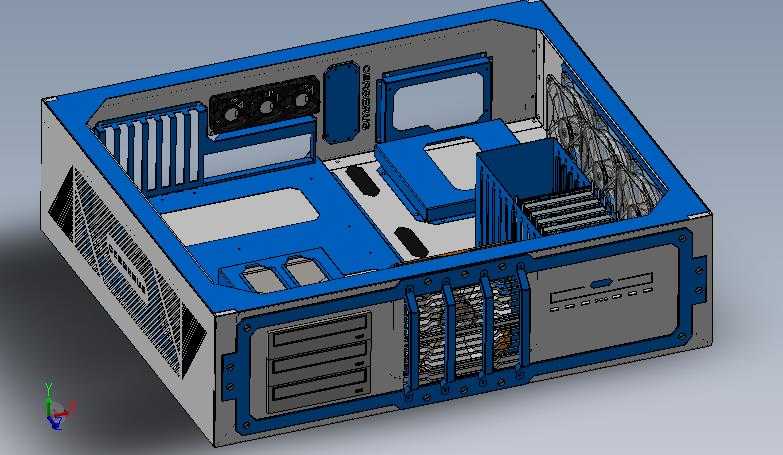

定制化台式电脑机箱内部结构三维设计

　　这款机箱结构设计针对桌面级高性能台式主机的使用场景做了针对性优化，区别于市售常规量产机箱的标准化布局，在内部空间规划上做了大量适配定制化装机需求的调整。从结构框架来看，整体采用高强度钣金拼接的主体架构，边框做了折边加强处理，避免大尺寸硬件安装后出现框架形变，安装边界预留了足够的硬件兼容空间，可适配全尺寸ATX主板、长度330mm以内的高端独立显卡、160mm高度以内的塔式风冷散热器，同时支持240规格冷排的顶部或前部安装，覆盖绝大多数桌面高性能主机的硬件配置需求。

　　散热系统的布局是这款结构设计的核心考量点，前部预留三个120mm风扇位形成进风通道，后部对应一个120mm排风位，侧部还额外预留了辅助进风的安装位，内部风道做了隔断引导设计，避免冷热气流在机箱内部形成紊流，CPU供电区域、显卡核心区域、硬盘仓区域都处于独立的风道覆盖范围内，长时间高负载运行时能快速带走硬件产生的热量，避免局部积热导致的硬件降频问题。硬盘安装区域做了分层式设计，可同时容纳3块3.5英寸机械硬盘与2块2.5英寸固态硬盘，安装位都做了减震胶垫的预留结构，减少硬盘运行时的震动传导到机箱框架产生的共振噪音。

　　PCI扩展槽位采用了可重复拆卸的挡板设计，区别于常规机箱一次性掰断的挡板结构，多次拆装硬件也不会出现槽位空缺漏风的问题，后部IO接口区域完全按照标准ATX主板的开孔尺寸做了定位，公差控制在0.2mm以内，安装主板时不会出现接口对位不准的问题。电源安装位设置在机箱底部独立仓内，做了专门的隔尘与减震设计，电源进风面直接对应机箱底部的防尘网，避免电源吸入机箱内部的热空气，提升电源自身的散热效率与运行寿命。

　　从钣金加工的角度来看，所有折弯处都做了R角处理，避免装机时划伤操作人员，板材拼接处采用抽牙螺丝固定的连接方式，相比常规的自攻螺丝连接，多次拆装也不会出现滑牙问题，结构强度更有保障。机箱前面板的通风孔采用六边形冲孔设计，开孔率控制在65%以上，在保证结构强度的前提下最大化进风面积，同时冲孔边缘做了去毛刺处理，不会出现割手的问题。走线空间在主板托盘背部预留了25mm的理线深度，可容纳所有硬件的供电线材，同时设置了多个扎带固定位，方便装机时整理线材，避免线材杂乱阻挡内部风道。

　　这款结构设计同时兼顾了硬件兼容性、散热效率、安装便利性三个核心维度，既可以满足普通桌面办公主机的装机需求，也能适配高性能游戏主机、图形工作站这类高发热量硬件的使用场景，所有安装孔位都按照行业通用标准做了定位，不需要额外修改即可直接对接钣金加工生产，对于定制化机箱的开发、桌面主机的结构改装都有实际的参考价值，建模过程中对每一个钣金件的折弯系数、拼接公差都做了实际校核，装配过程中不会出现干涉问题，所有活动部件的预留间隙都控制在合理范围内，安装硬件时不需要做额外的打磨调整。
