服务器机箱多盘位硬盘驱动器安装支架

　　在企业级存储服务器、工业控制计算机、桌面多盘位NAS存储设备的机箱内部结构设计中，硬盘驱动器的安装固定结构是直接影响设备存储扩展能力、运行稳定性与后期维护效率的核心部件之一，本次涉及的这款多盘位硬盘安装支架，正是针对3.5英寸机械硬盘集中安装场景开发的结构件。从实际工程应用来看，这类支架主要承担两个核心作用：一是为多块硬盘提供统一的安装定位基准，让硬盘在机箱内部形成规整的排布，避免硬盘随意固定带来的线缆杂乱、空间浪费问题；二是通过结构设计预留足够的通风间隙，配合机箱内部的前进后出风道，让硬盘运行时产生的热量能够被气流及时带走，避免硬盘因积热出现读写性能下降、寿命缩短的问题。

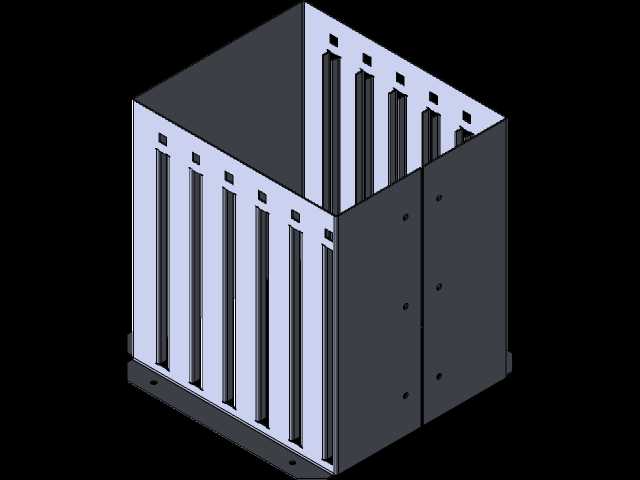

　　从结构设计思路来看，这款支架采用分体拼接式钣金结构，主体由三块折弯成型的冷轧钢板拼接组成，左右两侧的立板上冲压有等间距的硬盘导向滑槽，滑槽的宽度严格匹配3.5英寸硬盘的侧边厚度，安装硬盘时不需要额外的定位工装，只需要将硬盘顺着滑槽推入到位，再通过侧面的固定螺丝完成锁紧即可，这种滑槽式设计能够大幅降低硬盘安装拆卸的操作难度，后期运维更换故障硬盘时，不需要拆解整个支架结构，只需要拧下对应硬盘的固定螺丝就能抽出硬盘，单盘更换操作耗时可以控制在一分钟以内，非常适合需要频繁维护存储介质的应用场景。支架后侧的立板上预留了规则排列的螺丝固定孔位，这些孔位的位置完全对应标准ATX机箱、工控机箱的内部安装点位，能够直接通过螺丝将整个支架总成固定在机箱的驱动仓位置，不需要额外制作转接件，适配性覆盖绝大多数标准尺寸的台式机箱与工业机箱。

　　在安装边界与尺寸控制上，这款支架的整体外形尺寸严格遵循标准5.25英寸光驱位的扩展尺寸规范，横向宽度适配机箱内部驱动仓的标准安装间距，竖向高度能够容纳6块3.5英寸机械硬盘竖向并排安装，每两块硬盘之间的滑槽预留了8mm的通风间隙，这个间隙尺寸是经过热仿真验证的最优值——既不会因为间隙过小导致风阻过大、气流无法有效穿过硬盘缝隙，也不会因为间隙过大造成机箱内部空间的浪费，在有限的安装空间内实现了存储密度与散热效率的平衡。支架底部的折弯边做了外翻处理，外翻边上预留的固定孔可以配合减震橡胶钉使用，在对振动敏感的应用场景中，比如搭载多块高转速企业级硬盘的存储服务器，安装减震橡胶钉能够有效吸收硬盘高速旋转产生的微振动，避免振动传递到机箱壳体引发共振噪音，同时也能降低振动对硬盘磁头读写稳定性的影响。

　　从结构强度设计角度，支架的所有折弯边都做了90度直角折弯处理，折弯半径控制在板厚的1.2倍，既保证了折弯处的结构强度，也避免折弯半径过大导致的装配间隙问题。三块拼接板之间采用拉铆螺母配合螺丝的连接方式，相比焊接连接，这种可拆卸的拼接结构不仅加工精度更容易控制，也方便在运输过程中拆成平板状态打包，降低包装体积与运输成本。支架表面采用静电喷塑处理，涂层厚度控制在60-80μm，既能够起到防锈防腐蚀的作用，也能避免钣金锋利的边缘划伤安装人员的手部，同时哑光的涂层表面不会产生反光，不会对机箱内部的运维操作造成视线干扰。在实际选型适配过程中，结构设计人员只需要确认机箱驱动仓的内部深度、宽度尺寸与支架的安装边界匹配，就可以直接选用这款支架，不需要重新进行硬盘安装结构的开发，能够大幅缩短存储类设备的结构开发周期，降低非标结构件的开模与加工成本。
