计算机机箱内置电源安装固定支架结构

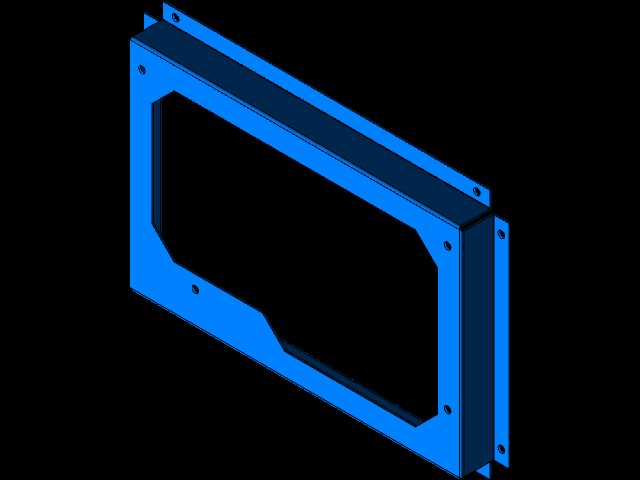

　　在台式计算机机箱的内部结构布局中，电源安装位的支撑固定构件是保障供电模块稳定运行的关键结构件，本次呈现的这款支架结构，正是针对标准ATX电源的安装适配需求设计的钣金类支撑构件。从实际应用场景来看，这类支架多应用于台式计算机机箱、工业控制计算机柜体、嵌入式工控机机箱等需要内置开关电源的设备内部，承担着承载电源重量、限定电源安装位置、隔绝电源与其他内部构件干涉、辅助电源散热风道形成的多重作用，区别于直接在机箱壳体上冲压成型的电源安装位，这种独立支架结构更多应用于模块化设计的机箱产品中，可适配不同厚度的机箱侧板，也能在后期设备改装时灵活调整电源安装位置，降低机箱整体的开模成本。

　　从功能特性层面来看，该支架采用框型围合结构设计，整体轮廓匹配标准ATX电源的端面尺寸，支架的围边高度刚好覆盖电源端部的安装凸缘位置，既可以对电源装入过程起到导向定位作用，避免安装时电源偏移剐蹭内部线材，也能在设备运输、移动过程中限制电源的横向窜动，减少电源接口与主板供电线材的拉扯应力。支架上预留的多个安装孔位分为两类，一类是沿支架边框分布的通孔，用于穿设螺丝将支架整体固定在机箱的指定安装位上，孔位的间距匹配机箱内部常见的安装凸柱位置，可兼容不同品牌机箱的安装孔位公差；另一类是分布在支架侧边的螺纹孔，用于在电源推入支架框体后，从侧面锁紧电源壳体，相比传统的从机箱外部锁螺丝的固定方式，这种侧面锁紧的结构在设备后期维护时，不需要拆卸机箱外侧的其他挡板就能完成电源的拆装，大幅提升工控设备现场维护的效率。

　　从设计思路的角度拆解，这款支架在结构设计时充分考虑了钣金加工的工艺特性，整体采用单块钣金板材折弯成型，减少了焊接工序带来的变形问题，折弯处的圆角半径匹配常规钣金折弯的工艺要求，不会出现折弯开裂或者应力集中的问题。支架中间的大尺寸镂空区域，刚好对准电源的散热风扇进风面，不会遮挡电源的进风通道，保障电源工作时的散热效率，镂空区域的边缘做了折边处理，既提升了支架整体的结构强度，避免薄钣金出现边缘锋利割手的问题，也能在电源装入时起到限位作用，防止电源过度推入挤压到机箱内部的其他构件。支架的表面采用蓝色喷塑处理，不仅能提升钣金件的防锈耐腐蚀能力，也能和机箱内部的其他结构件颜色形成区分，方便装配线上的操作人员快速识别构件，提升装配效率。

　　关于外形尺寸与安装边界，这款支架的整体外轮廓长度与宽度均略大于标准ATX电源的端面尺寸，单边预留的间隙刚好控制在0.2mm到0.5mm之间，既不会因为间隙过大导致电源装入后出现晃动，也不会因为间隙过小导致电源装入困难，对加工公差的兼容性较强。支架的整体围边高度根据电源端部的安装凸缘厚度设计，刚好可以完全容纳电源的安装凸缘，不会出现电源凸缘突出支架表面导致安装后与机箱侧板出现间隙的问题。安装孔位的位置设计充分考虑了安装工具的操作空间，每个孔位周边都预留了足够的螺丝刀操作空间，不会出现螺丝锁付时工具被支架其他结构遮挡的问题。在实际装配场景中，这款支架可以先预装在电源上，再整体装入机箱内部，也可以先将支架固定在机箱上，再将电源推入支架锁紧，两种装配流程都能顺畅完成，适配不同生产线的装配工艺习惯。此外，支架的边角位置都做了倒角处理，避免在装配过程中划伤操作人员或者刮破内部线材的绝缘层，细节处的设计充分考虑了实际生产装配的安全需求。
