电脑机箱内置多仓位DVD驱动器安装固定支架

　　在台式电脑机箱的内部结构设计中，光驱仓位的固定支架是连接机箱主体与光盘驱动器的核心承载构件，这类支架的设计合理性直接影响驱动器的安装稳定性、运行抗震性以及机箱内部空间的利用率。日常装机作业里，不少老旧机箱或者定制化改装机箱会面临光驱仓位不足、原有支架变形损坏的问题，这类多仓位DVD驱动器支架就是为解决这类场景需求设计的，它可以同时容纳多个光盘驱动器，满足需要同时配置多个光驱、刻录机的使用场景，比如批量光盘刻录工作站、老旧工控机的外设扩展、专业影音处理主机的多光驱配置等场景。从实际使用的角度看，这类支架首先要满足的是承重与抗震要求，光盘驱动器在高速读盘、刻盘的时候，内部电机转速可达每分钟数千转，会产生持续的微幅振动，如果支架刚性不足，

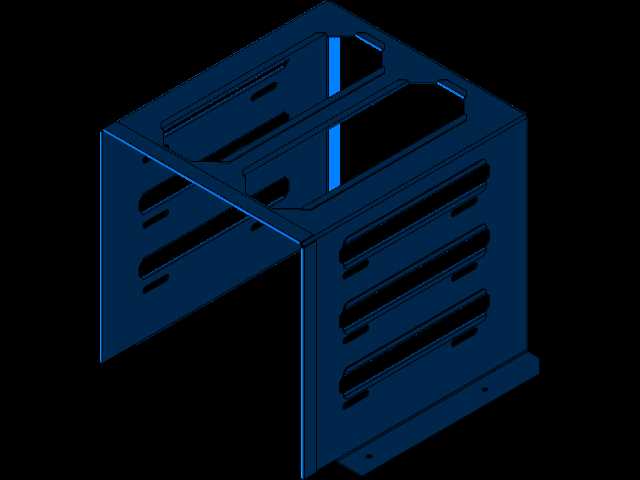

　　不仅会产生共振噪音，还会导致光头寻道偏差，影响读写成功率，甚至缩短驱动器的使用寿命，所以设计时首先要考虑支架的结构刚性。这款支架采用一体式钣金折弯成型的结构，主体为U型承载框架，两侧侧板与底部安装边通过整板折弯加工，没有额外的拼接焊缝，整体结构的抗扭刚性更好，相比拼接式的支架，长期使用不会出现连接部位松动的问题。支架的侧板上预留了多组对应驱动器安装孔位的长条型调节槽，这些槽位的位置严格遵循台式机光驱的通用安装尺寸规范，横向孔距、纵向安装高度都符合ATX机箱的仓位标准，安装时可以根据不同品牌驱动器的外壳尺寸公差做小幅的位置调整，保证驱动器前面板与机箱前面板齐平，不会出现突出或者凹陷的情况。支架内部设置了分层的导向滑轨结构，每个仓位的两侧都有翻边形成的导向支撑边，驱动器推入时可以顺着导向边滑入到位，不需要额外托举对齐，降低装机时的操作难度，同时支撑边可以承托驱动器的整个侧边，相比仅靠螺丝固定的结构，承托面积更大，长期使用不会出现驱动器下坠倾斜的问题。支架的侧板上还设计了多组长条形的通风开槽，这些开槽一方面可以减轻支架自身的重量，降低钣金材料的用量，另一方面可以让机箱内部的冷却气流穿过支架区域，带走驱动器运行时产生的热量，避免多台驱动器同时工作时热量在支架内部积聚，导致驱动器过热降速或者寿命缩短。从安装边界来看，这款支架的整体宽度匹配标准机箱的5.25英寸仓位宽度，整体高度可以容纳三个标准厚度的光盘驱动器，

　　底部的安装折边预留了与机箱仓位横梁连接的固定孔位，孔位间距符合通用机箱的安装孔位标准，可以直接替换原有损坏的支架，也可以在机箱空余的3.5英寸仓位扩展区域通过转接安装，不需要对机箱主体做额外的切割改装。设计过程中，还特意对支架的边缘做了折边钝化处理，所有外露的钣金边缘都做了向内的小折边，避免装机时划伤操作人员的手部，也防止割伤驱动器的连接线材。支架的表面采用喷塑处理，涂层均匀附着在钣金表面，既可以防止钣金长期使用出现氧化锈蚀，也可以避免钣金与驱动器金属外壳直接接触产生的电位差腐蚀，同时哑光的涂层表面不会产生反光，不会干扰机箱内部的走线观感。在实际的装配验证中，这款支架可以兼容市面上绝大多数品牌的SATA接口、IDE接口DVD光驱、

　　DVD刻录机、蓝光驱动器，安装时只需要将驱动器顺着导向槽推入到位，在侧面拧上固定螺丝，再将支架整体固定到机箱的仓位横梁上即可，不需要额外的转接配件。对于多光驱配置的主机来说，这类集成式的多仓位支架比分体式的单个支架安装效率更高，整体的结构一致性更好，多个驱动器安装后排列整齐，连接线材也可以顺着支架的侧边整理固定，让机箱内部走线更加规整，改善机箱内部的通风风道。另外，支架的顶部折边也做了加强处理，当上层仓位安装驱动器后，顶部折边可以分担部分承重，避免上层支架长期承重出现变形，保证各个仓位的驱动器都能保持水平安装状态，让光盘在驱动器内部保持水平旋转，不会因为支架倾斜导致光盘旋转时出现偏摆，降低读盘失败的概率。
