医用放射性探测外展管路组件结构

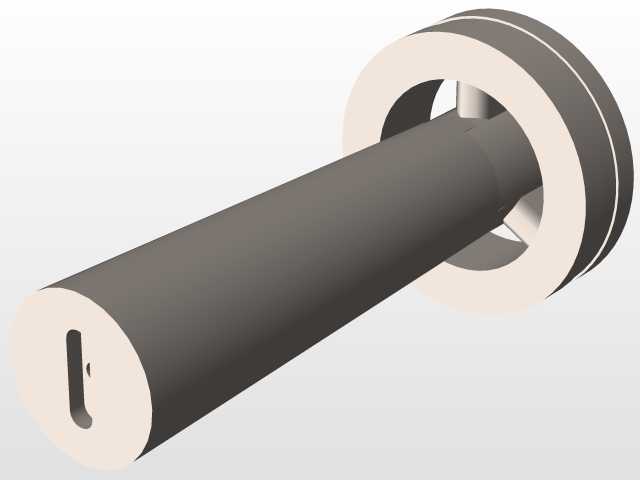

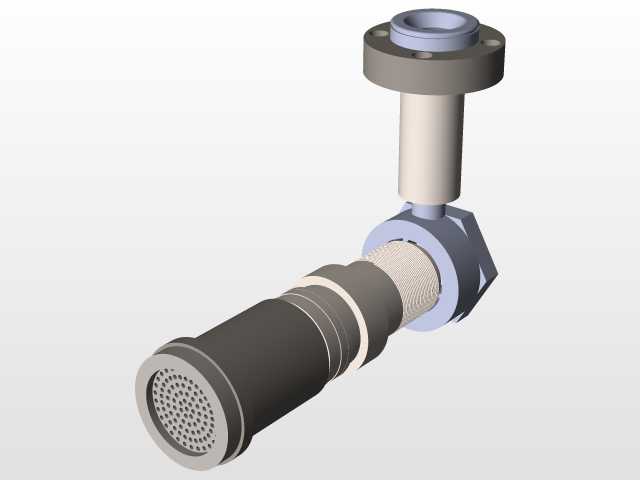

　　这套组件主要应用在核医学科的体内放射性探测场景，作为探测探头的外置延伸管路使用，适配腔内放射探测的操作需求，能够在保证探测信号传输稳定性的前提下，延伸探头的操作 reach，避免操作人员直接暴露在放射源辐照范围内，同时适配不同检查体位的管路走位需求。从结构拆分来看，整套组件分为转角连接段、轴向延伸段、探头接驳端三个核心功能区段，转角段采用90度硬质转角结构，避免管路弯折导致内部信号传输通道变形，同时转角处做了加厚轴肩设计，能够承受操作过程中产生的侧向掰动载荷，防止转角处出现断裂漏源的风险。轴向延伸段采用分段式套筒拼接结构，每一段套筒之间采用卡销式周向定位，配合端面O型圈密封，既可以根据实际操作需求调整延伸总长度，

　　又能保证拼接位置的密封性，避免放射源气溶胶从拼接缝隙溢出，同时每段套筒的外壁做了防滑滚花处理，方便医护人员戴防护手套时进行拆装调整。探头接驳端设计了快拆式锁紧结构，对接时只需要将探头插入接口后旋转15度即可完成锁紧，锁紧后接口端面的弹性密封垫会被压缩0.8mm，完全填充探头与接口之间的装配间隙，防止探测过程中体液或者耦合剂渗入管路内部造成信号干扰。整套组件的安装边界需要考虑操作场景的空间限制，转角段的回转半径控制在32mm以内，能够适配腔内检查时的狭窄操作空间，延伸段单节长度为120mm，最多可拼接4节，总延伸长度可达480mm，足够满足绝大多数体腔探测的操作距离需求，接驳端的接口内径统一为12mm，

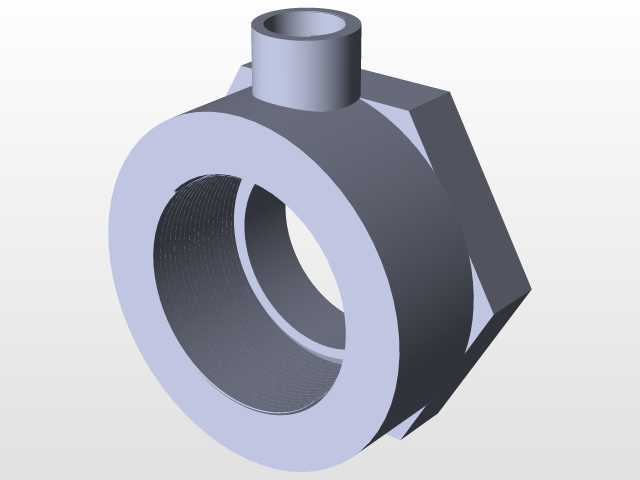

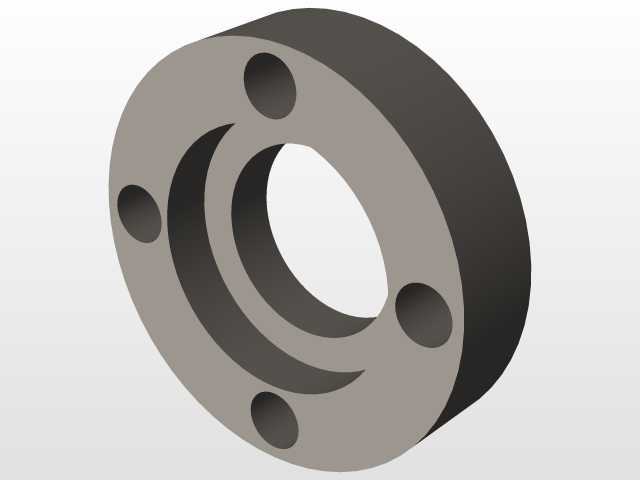

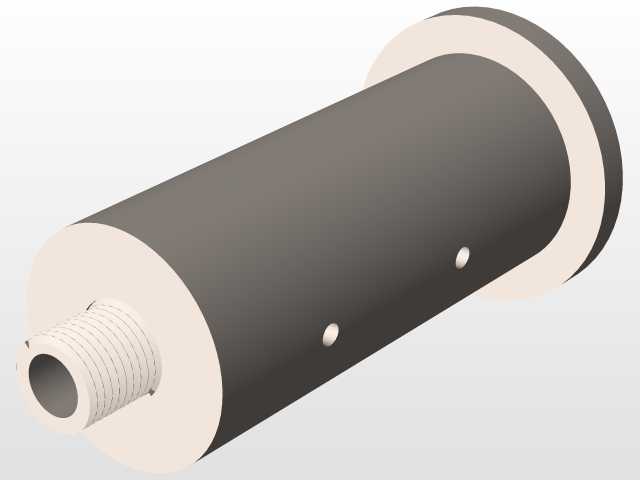

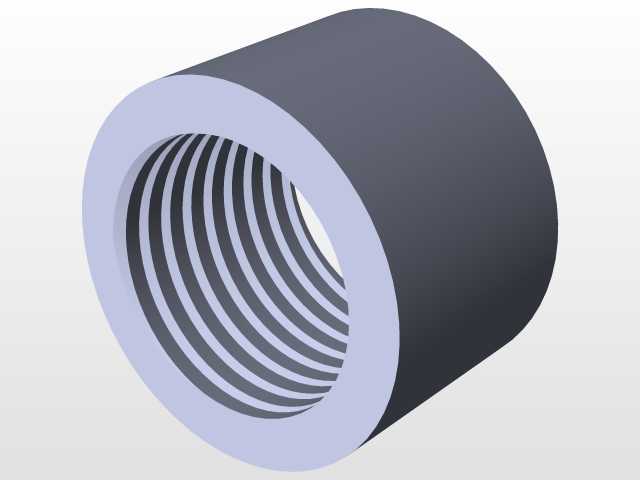

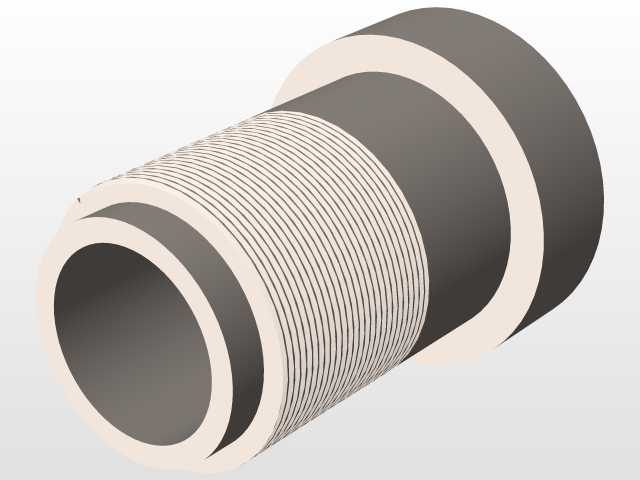

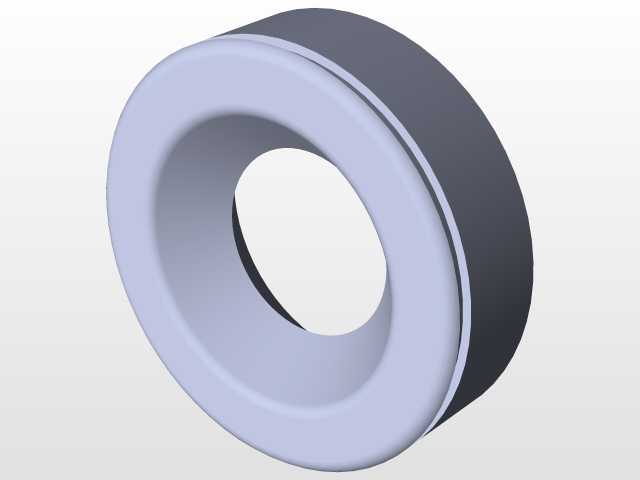

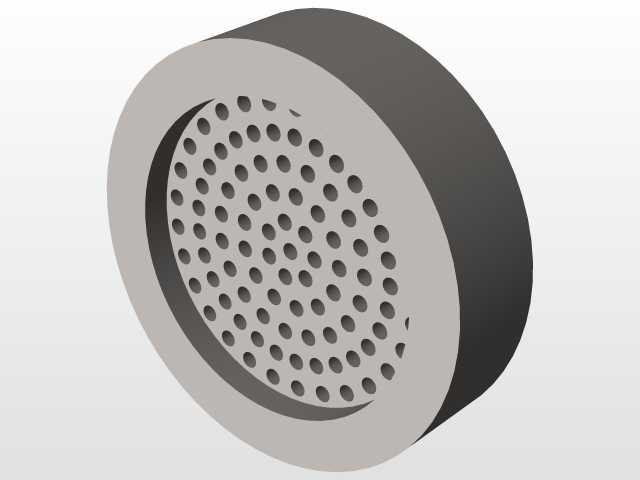

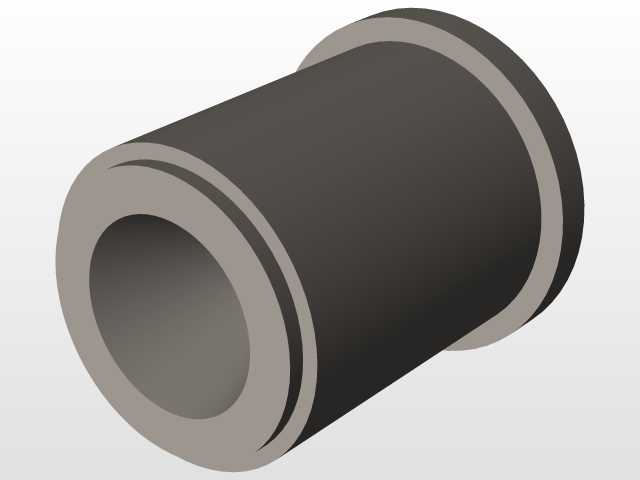

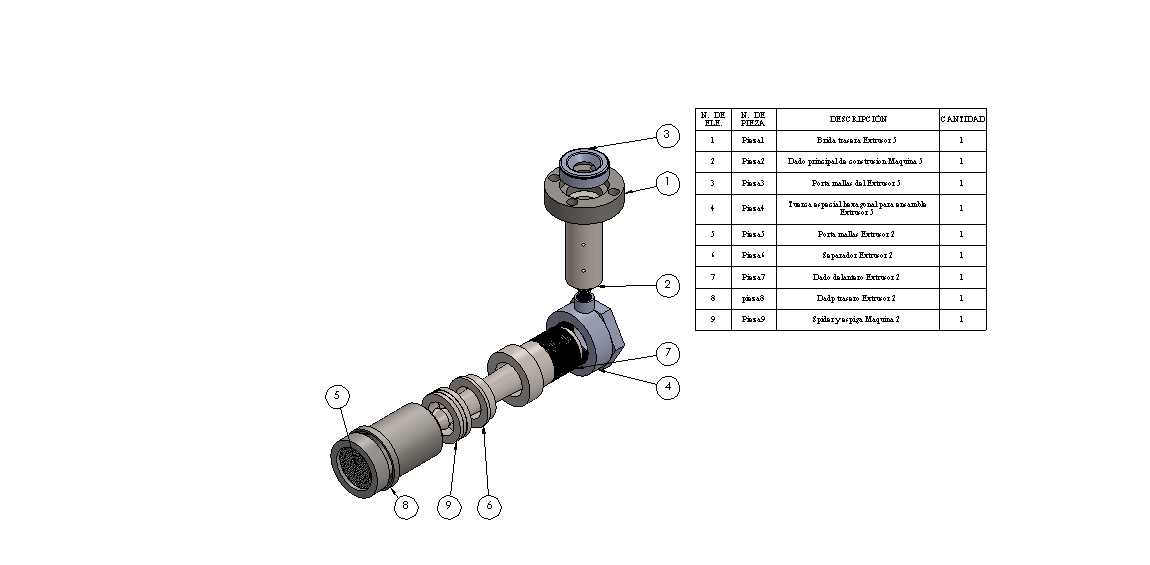

　　适配市面主流的同规格放射性探测探头，不需要额外制作转接头即可完成装配。设计过程中优先考虑了辐照环境下的材料稳定性，所有结构件均采用耐辐照的硬质高分子材料制作，不会在长期辐照下出现材料脆化开裂的问题，同时所有外露的棱角都做了R2以上的圆角处理，避免操作过程中划伤医护人员的防护手套或者患者的腔道组织。组件上的序号标注对应每一个独立的装配零件，拆分后的零件没有过小的易脱落部件，避免拆装过程中零件掉落进入体腔造成医疗事故，同时每个拼接位置都做了防呆设计，错位时无法完成拼接，防止医护人员在应急操作下装反零件导致设备无法正常工作。在实际使用场景中，这套组件属于一次性使用的医疗辅助配件，因此结构设计上在保证结构强度的前提下尽可能简化了装配流程，

　　不需要额外工具即可完成整套组件的拼接与拆卸，使用后可以直接按医疗废物处理，不需要重复消毒，避免交叉感染的风险。管路内部预留了信号线缆的走线通道，通道内壁做了光滑处理，不会刮伤线缆外层的屏蔽层，保证信号传输过程中不会出现外界电磁干扰，确保探测数据的准确性。转角位置的内部做了弧形导向结构，线缆穿过转角时不会出现硬弯折，避免线缆内部线芯断裂导致信号中断，同时转角处的外部设计了受力凸耳，操作时可以握持凸耳调整管路角度，不需要直接掰动管路主体，减少管路的受力变形。
