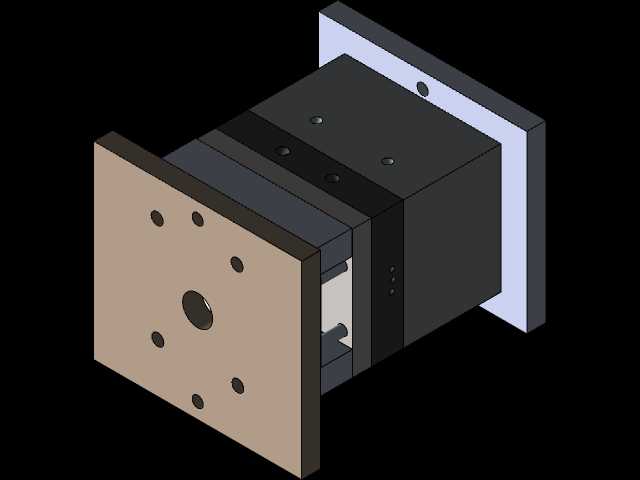

模块化方形安装法兰连接式工业执行组件

　　在自动化产线的工位执行端、专用机床的进给工位、工装夹具的动力输出位置，这类带方形安装法兰的叠层式执行组件是非常常见的动力衔接部件，很多做非标设备设计的工程师在做工位布局时，都会优先选用这类安装边界规整的组件，因为它不需要额外设计复杂的转接支架，直接通过法兰面的孔位就能完成固定，能大幅缩短设计周期，减少装配环节的调试工作量。

　　从实际使用场景来看，这类组件常被用在需要短行程直线往复动作、小扭矩旋转输出的工位，比如电子产品组装线的压合工位、小型零件检测设备的探针驱动工位、包装设备的推料工位，它的叠层式结构把动力单元、传动单元、输出端集成在同一个壳体内，不需要使用者额外做传动链的匹配设计，拿到组件后只需要对接输出端的负载，接好对应的动力源就能投入使用，对设备集成商来说非常友好。

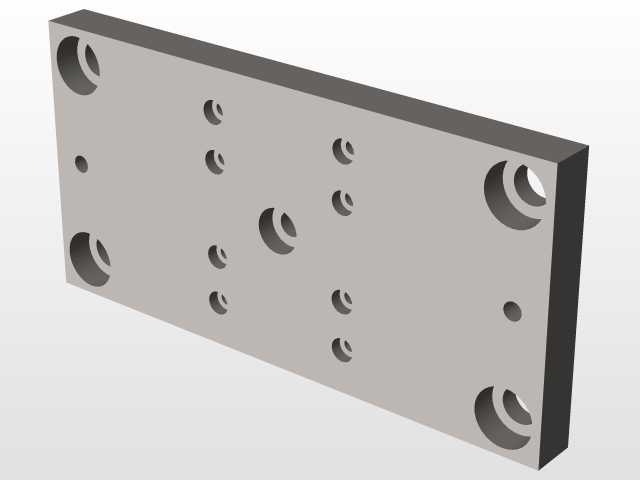

　　设计这类组件的时候，首先要考虑的就是安装兼容性，前端的方形安装法兰做了均匀分布的安装孔位，孔位的间距遵循通用的工业安装尺寸规范，不管是安装在铝型材框架上，还是钢板焊接的安装立板上，都能找到对应的固定位置，不需要现场重新打孔。法兰中心的通孔是输出轴的过孔，输出端的连接面同样做了标准的孔位布局，能直接对接市面上常见的负载连接块、夹爪安装板、压头固定座，不需要额外做转接件加工。

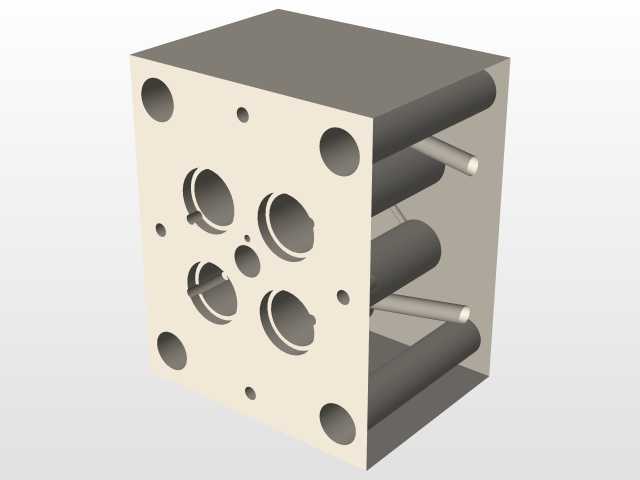

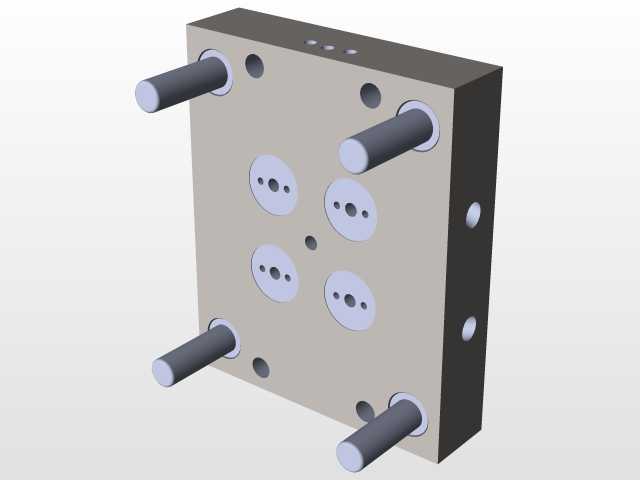

　　组件的壳体采用分层叠装的结构，每一层的壳体之间通过定位销保证同轴度，螺栓锁紧后不会出现错位，这种结构的好处是后期维护的时候可以逐层拆解，不需要把整个组件从设备上拆下来就能更换内部的易损件，比如密封件、传动缓冲件，能大幅降低设备停机维护的时间。壳体的边角做了小倒角处理，避免装配的时候划伤操作人员，同时也能减少安装过程中与周边管线、结构件的干涉。

　　从安装边界来看，这类组件的整体外轮廓是规整的方形，没有突出的外置管线接头或者不规则凸起，在做设备3D布局的时候，只需要按照方形轮廓预留安装空间即可，不需要额外预留不规则的避让空间，对空间紧凑的小型自动化设备来说非常友好。输出端的伸出长度做了限位设计，不会因为超程运行导致内部构件损坏，壳体侧面预留的微小点位是状态检测的传感器安装位，不需要使用者额外在外部加装传感器支架，直接把接近开关或者磁感应传感器装在预留位置就能检测组件的运行状态。

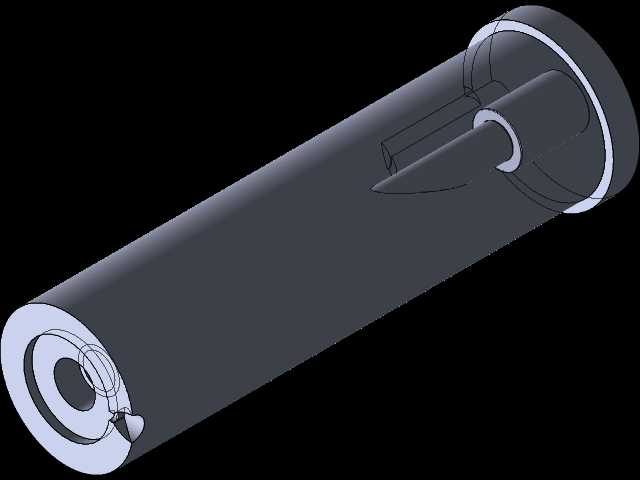

　　在结构设计的细节上，组件的动力单元和传动单元之间做了隔层设计，能避免传动部分的磨损碎屑进入动力单元，延长组件的整体使用寿命。每一层壳体的结合面都做了密封槽设计，装配的时候加装密封圈就能达到基础的防尘防溅能力，能适配车间内有少量切削液飞溅、粉尘较多的加工场景，不需要额外做防护外罩。输出轴的位置做了导向套设计，能承受一定的径向负载，避免输出端受侧向力的时候出现卡滞、磨损加快的问题，很多同类组件因为没有做径向承载设计，在对接有侧向力的负载时很容易出现输出轴卡顿、密封失效的问题，这个结构细节刚好解决了这类痛点。

　　很多刚入行的结构工程师在选型这类组件的时候，往往只关注输出力或者输出扭矩参数，忽略安装法兰的孔位匹配和整体轮廓的干涉问题，最后导致组件买回来装不上，或者装完之后和周边的管线、其他机构产生碰撞，这类规整方形法兰的组件在设计之初就考虑了通用安装的需求，孔位间距、整体长宽高尺寸都遵循行业内的通用规范，能适配绝大多数常规工位的安装需求，在做方案设计的时候直接调用这类模型，能减少很多反复核对安装尺寸的工作量。另外这类叠层结构的组件可以根据实际的行程、输出力需求增减叠层的数量，不需要重新开模做壳体，能快速衍生出不同参数的型号，满足不同工位的使用需求，对生产厂家来说也能降低生产制造成本，缩短交付周期。
