叠层式安装固定座结构设计方案

　　这款叠层式安装固定座，是面向精密设备工位安装场景开发的支撑定位构件，日常多应用在光学检测工位、小型精密执行元件安装、实验台工装搭建这类对安装基准稳定性有较高要求的场景中，核心作用是为被安装部件提供刚性支撑基准，同时通过叠层结构预留的调整间隙，适配不同厚度的安装附件，减少现场安装时的二次加工工作量。从实际使用逻辑来看，这类构件不需要承担大载荷的冲击受力，更多是保障安装面的平面度与定位孔的位置精度，避免被支撑部件在长期运行中出现基准偏移，影响设备整体的运行精度。

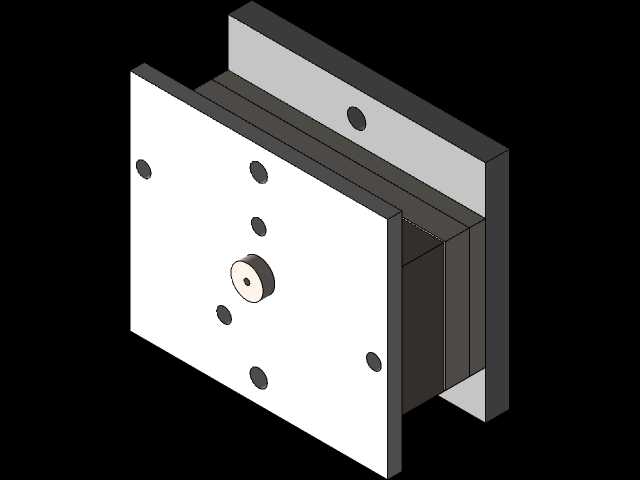

　　从结构设计思路上，整个构件采用多层板叠合的装配形式，最外侧的主安装板做了沉孔式的安装孔位设计，六个分布在板件边缘的通孔用于将整个固定座锁紧在设备基准面上，孔位的排布避开了板件中心的功能安装区域，不会和中心位置的部件安装产生空间干涉。板件中心位置设置了带轴套的定位安装位，这个位置是用来固定被支撑的核心部件，轴套的设计可以减少部件安装时的配合磨损，同时保证部件安装后的同轴度误差控制在合理范围内，避免出现安装别劲的问题。叠层结构的中间层设置了不同厚度的间隔垫板，实际使用时可以根据被安装部件的嵌入深度需求，增减垫板的数量或者更换不同厚度的垫板，不需要重新加工整块安装板，大幅降低现场调整的成本。

　　在安装边界的设计上，整个固定座的外轮廓做了直角规整处理，所有板件的边缘都做了轻微的倒角去毛刺处理，避免安装过程中划伤操作人员，同时规整的直角边可以作为安装时的对齐基准，方便现场安装时快速找正位置，不需要额外做基准对齐的标记。背部的靠板做了加厚处理，和主安装板之间通过定位销保证叠合后的位置精度，避免多层板叠装后出现孔位错位的问题，所有层板的安装孔都做了同轴度校验，保证锁紧螺栓可以顺畅穿过所有板层，不会出现螺栓卡滞的情况。

　　从实际使用的适配性来看，这类固定座可以适配多种小型精密元件的安装需求，比如小型视觉相机的安装支架、微型气动执行元件的固定座、实验测试平台的试样固定工装等场景都能适用。叠层结构的设计除了调整安装深度之外，还可以在中间层预留走线空间，将被安装部件的线缆从层板之间的间隙引出，避免线缆外露影响设备整体的整洁度，同时也能减少线缆被外部构件剐蹭破损的风险。主安装板的平面度在设计时按照IT7级精度控制，保证安装后被支撑部件的基准面和设备主基准面的平行度满足使用要求，不会因为安装面的平面度误差导致部件运行出现偏载。

　　在细节设计上，中心轴套采用和安装板过盈配合的装配方式，轴套内孔的公差按照H7级精度加工，适配常用的精密元件安装轴径，不需要额外做配合修正。所有的安装孔位都做了孔口倒角处理，方便螺栓导入的同时，也能消除孔口的毛刺应力集中问题，提升构件长期使用的结构稳定性。叠层板之间的接触面都做了平面磨削处理，保证叠合后没有明显的间隙，避免长期受力后出现层板错位的问题，整个构件没有多余的冗余结构，在保证结构刚性的前提下尽可能控制整体重量，不会给安装基准面带来额外的负重负担。

　　这类构件在实际选型使用时，只需要确认被安装部件的安装孔距、轴径尺寸以及需要的安装深度，就可以直接匹配使用，不需要做额外的结构修改，对于快速搭建工装、改造现有设备安装位的场景来说，能够大幅缩短安装调试的周期，减少非标加工的等待时间。
