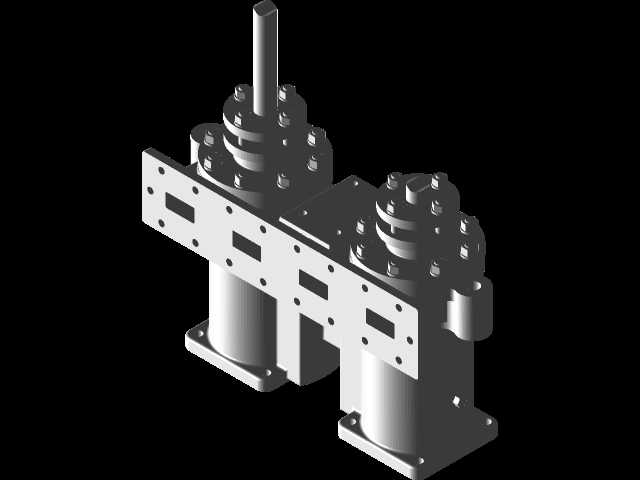

双联泵水端结构三维设计模型

　　在流体输送与液压动力系统的实际工程场景中，双联泵水端作为双泵集成的核心过流与动力输出组件，常应用于需要双路独立供液、流量分级调节的工况，比如中小型水利抽水作业、工程机械液压辅助供液、工业循环水系统分流输送等场景，相比单泵结构，它能在不额外增加安装位的前提下实现双路介质输送，可同时匹配不同压力、流量需求的下游管路，减少系统中独立泵组的布设数量，压缩整体设备的占用空间。从实际功能来看，该泵水端承担着介质导入、叶轮腔导流、动力轴扭矩传递、压力腔密封的核心作用，两个独立的泵体单元共用安装基座，可分别对接独立的进液管路，也可通过外部阀组实现进液汇流、出液分流的灵活配置，单路出现故障时可单独切断对应单元进行维护，不用整体停机拆解，

　　能有效降低运维过程中的生产中断风险。设计过程中，首先要考虑两个泵单元的同轴度与安装干涉问题，模型中两个泵体采用错落式布局，动力输入轴分别独立设置，较长的输入轴对应主泵单元，较短的顶部调节轴对应副泵单元，既避免了轴系传动的相互干扰，也预留了外部联轴器、电机对接的操作空间。泵体外部的紧固螺栓采用圆周均布排布，对应上下泵壳的连接法兰，每处螺栓的预紧力可通过扭矩扳手均匀施加，保证泵腔在额定压力下的密封性能，避免高压介质从壳体结合面渗漏。基座部分采用带安装孔的方形底座设计，安装时可通过螺栓直接固定在设备机架或者混凝土基础上，底座的厚度经过刚度校核，能承受泵组运行时的振动载荷，避免长期运行出现基座变形导致的轴系偏磨问题。从安装边界来看，

　　两个泵体的横向间距经过精准核算，既保证壳体之间有足够的间隙布置密封件、外接管路接头，也不会让整体宽度过大，适配多数中小型泵组的安装舱位尺寸；输入轴的伸出长度预留了联轴器安装、轴端密封的调整空间，轴径尺寸匹配常规标准联轴器的孔径范围，不用额外定制非标传动件。泵体顶部的调压结构对应每个泵单元的压力调节腔，可根据实际工况调整溢流阈值，当泵腔内部压力超过设定值时可自动泄流，保护叶轮与密封结构不受超压冲击。过流流道的设计采用渐扩式结构，减少介质在泵腔内的湍流损失，提升输送效率，流道内壁的过渡圆角做了圆滑处理，避免介质中的杂质在拐角处沉积造成流道堵塞。在建模过程中，每个螺栓孔、密封槽、轴孔的尺寸都对应机械设计标准，密封槽的深度、

　　宽度适配常规O型密封圈的规格，安装时可直接选用标准密封件，不用单独定制非标密封配件。外部的安装支架与泵体采用一体化铸造成型的结构逻辑，减少了额外的连接部件，提升整体结构的刚性，支架上的安装孔位做了沉头设计，螺栓安装后头部不会突出支架表面，避免与周边部件产生干涉。针对实际运行中的振动问题，两个泵单元的重心都落在安装基座的中心范围内，运行时的偏载力矩更小，能降低底座的固定螺栓承受的交变载荷，延长连接部件的疲劳寿命。进出液口的法兰位置设置在泵体的侧方，预留了法兰对接的操作空间，管路安装时扳手可顺利操作法兰螺栓，不会被相邻泵体的结构阻挡。
