船用汽轮机手动蒸汽换向操作机构

　　在船舶动力系统的汽轮机组配置中，蒸汽流向的切换直接关系到主机的正反向动力输出，这套手动换向装置正是为该工况设计的核心操作执行部件，区别于电控换向方案，纯机械手动结构在应急工况、断电故障场景下具备不可替代的可靠性，不需要额外的动力源接入，操作人员通过手轮输入扭矩即可完成蒸汽通路的切换动作，适配中小型船舶汽轮机组的操作需求。

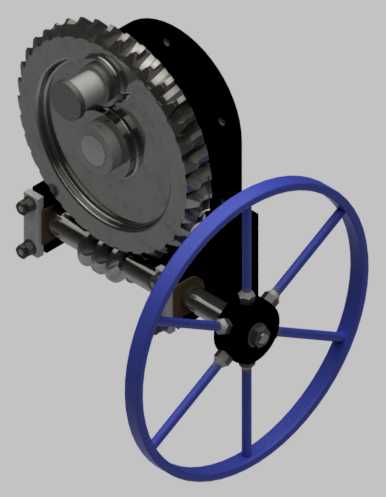

　　从结构布局来看，装置采用蜗轮蜗杆配合圆柱齿轮的传动组合，手轮直接连接蜗杆输入轴，蜗轮与换向阀芯的驱动齿轮同轴布置，手轮端的大直径轮盘设计充分考虑了操作力矩的放大需求，操作人员施加较小的轮缘切向力即可克服阀芯切换的阻力，避免操作过程中出现卡滞费力的问题。齿轮副的啮合间隙经过合理预留，既保证传动过程的顺畅无卡阻，也能抵消长期运行带来的磨损量，延长机构的维护周期。外露的手轮采用辐条式结构，在保证整体结构刚度的前提下尽可能降低自重，轮缘做了圆弧过渡处理，避免操作时划伤操作人员手部，手轮与轴的连接采用平键加锁紧螺母的固定方式，可承受反复正反向操作带来的冲击载荷，不会出现松脱打滑的问题。

　　安装边界方面，整套机构的主体安装面为黑色的铸造壳体，壳体上预留的安装孔位可直接固定在汽轮机的蒸汽阀组端面上，输入轴的伸出长度适配阀组的安装间距，不需要额外加装转接轴套，齿轮副的中心距严格匹配阀组阀芯的驱动行程，手轮转动到对应限位位置时，阀芯刚好完成全行程的通路切换，不会出现过位或者行程不足导致的蒸汽泄漏问题。壳体内部的传动部件采用脂润滑方式，密封结构可阻挡机舱内的油污、水汽侵入传动腔，避免齿轮、蜗轮部件出现锈蚀卡滞，适配船舶机舱高湿度、多油污的运行环境。

　　设计过程中充分考虑了船用设备的冗余可靠性要求，整套机构没有易损的电子元器件，所有传动部件均采用金属材质加工，蜗轮采用耐磨铜合金材质，与钢制蜗杆配合时具备良好的减摩特性，长期反复操作也不会出现过度磨损导致的回程差过大问题。圆柱齿轮采用直齿结构，加工装配难度低，后期维护更换时不需要复杂的调隙工序，轮机管理人员借助常规工具即可完成拆检维护。换向动作的传动比经过匹配计算，手轮转动对应圈数即可完成全行程切换，操作过程中操作人员可通过手轮的反馈力矩感知阀芯的到位状态，不需要额外加装位置指示装置，简化了整体结构的同时也降低了故障点数量。

　　实际应用场景中，这套机构除了正常航行时的换向操作外，更多承担应急换向的功能，当船舶的电控换向系统出现故障时，操作人员可直接在机旁通过该手轮完成蒸汽流向切换，保证船舶的动力操控不失效，避免出现航行失控的风险。机构的所有外露金属部件都做了防腐处理，可适应海洋盐雾环境下的长期使用，不会因为锈蚀导致操作力矩增大甚至无法动作。手轮的安装位置预留了足够的操作空间，操作人员站立在机旁即可完成操作，不需要俯身或者探入设备间隙，符合船舶机舱的人机操作要求。传动链的反向自锁特性来自蜗轮蜗杆结构本身，当换向动作完成后，蒸汽流对阀芯的反作用力不会驱动手轮反转，可稳定保持在设定的换向位置，不需要额外加装锁止机构，进一步简化了结构，提升了运行可靠性。
