集成阀组式工业液压动力储油装置

　　这套集成化储油供油装置，主要配套中小型液压动力单元使用，常见于机床工装夹紧回路、小型自动化设备举升机构、仓储物流堆垛设备的液压系统中，作为液压介质的存储载体与元件集成安装基体存在。区别于传统独立焊接油箱搭配分散阀组的布局，这套装置直接将油箱本体作为安装基准面，顶面预留了统一的加工安装平面，电机、油泵、控制阀组、液位检测元件、空气滤清器均直接固定在油箱顶面上，省去了额外的阀块安装支架与外接油路的排布空间，整体结构紧凑度远高于常规分体式液压站，非常适合安装空间受限的工业设备配套场景。

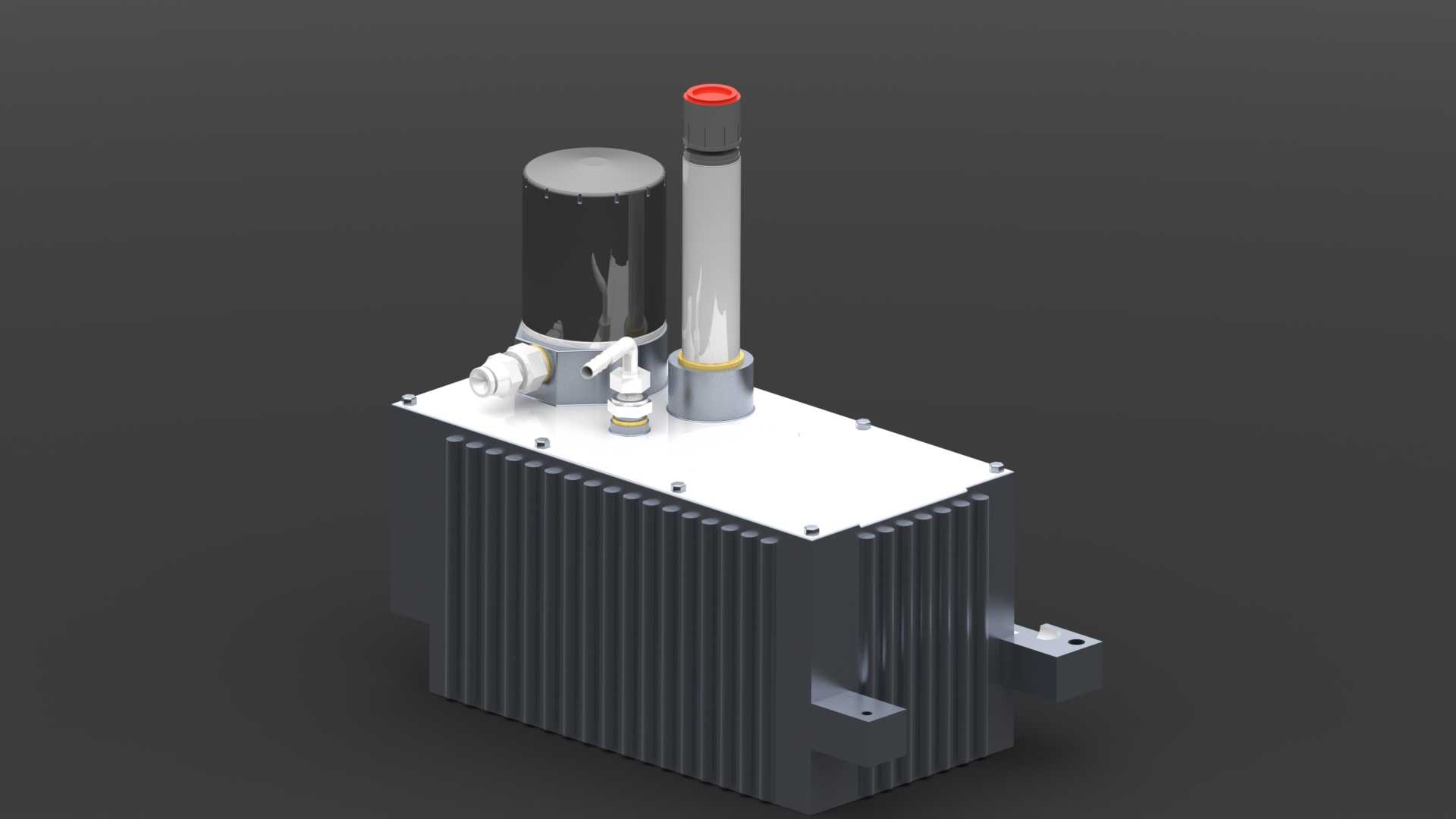

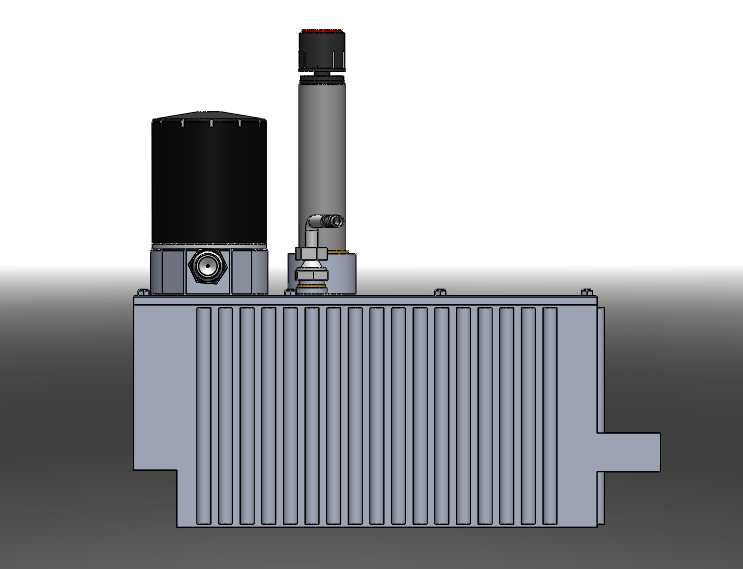

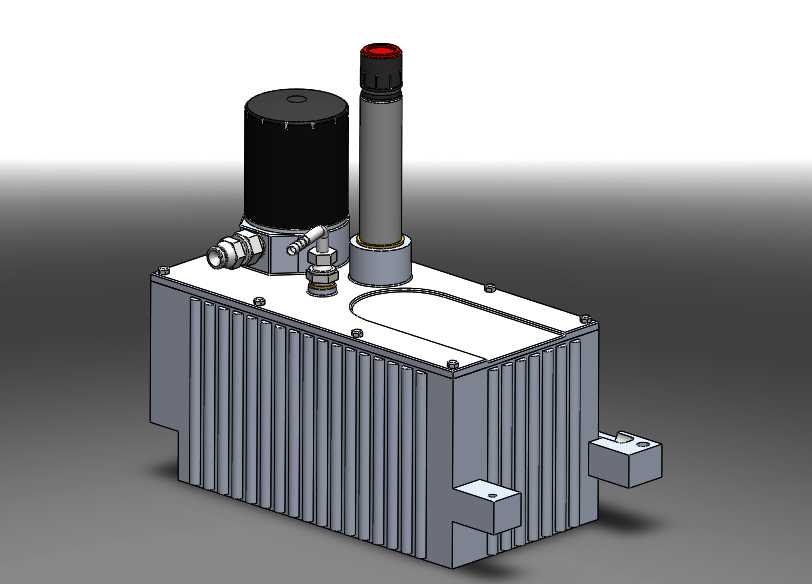

　　从结构设计逻辑来看，油箱主体采用带散热鳍片的铝合金型材拼焊成型，侧壁的竖向鳍片并非装饰结构，而是直接增大箱体与空气的接触换热面积，在系统持续工作时可以通过自然对流带走液压油的部分热量，对于功率在3kW以内的间歇工作液压回路，甚至可以省去额外的风冷或水冷散热组件，进一步压缩整套动力单元的体积与制造成本。箱体底部两侧伸出的带孔安装支脚，是整套装置的固定接口，安装时直接通过螺栓将支脚固定在设备的安装基座上即可，支脚与箱体主体之间做了加强筋过渡，避免设备运行过程中振动导致支脚焊缝开裂。

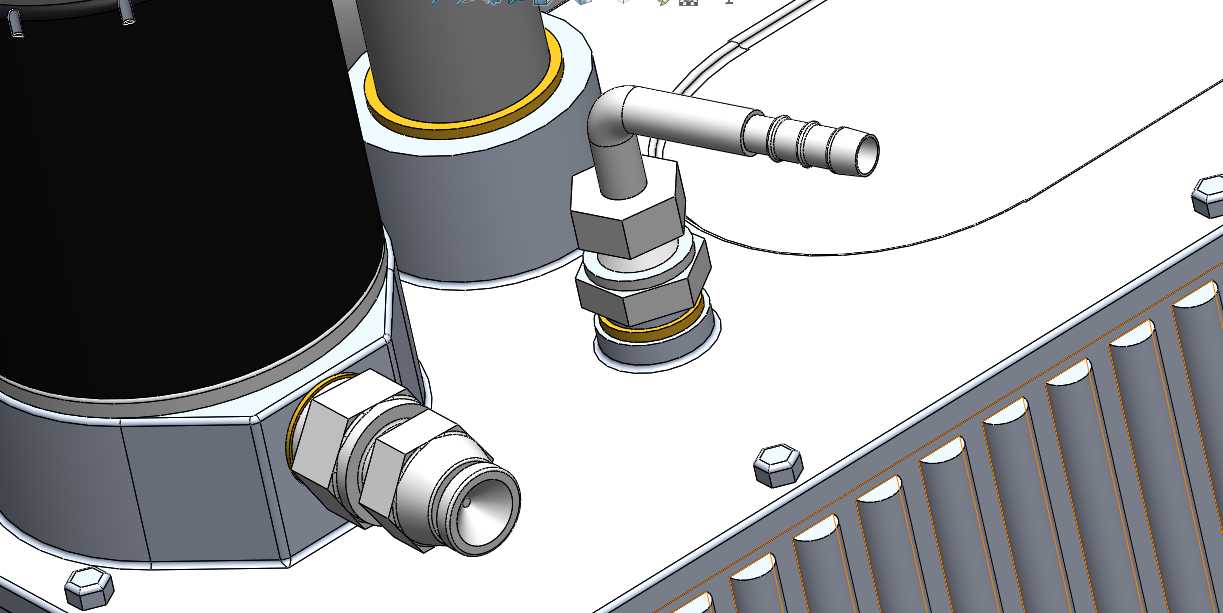

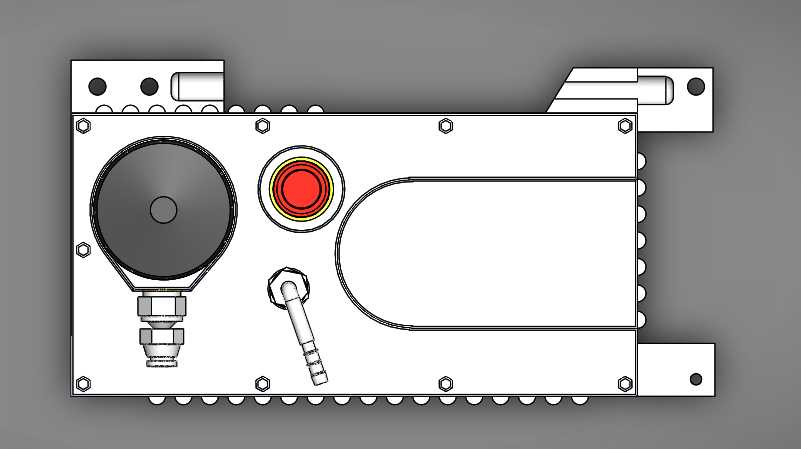

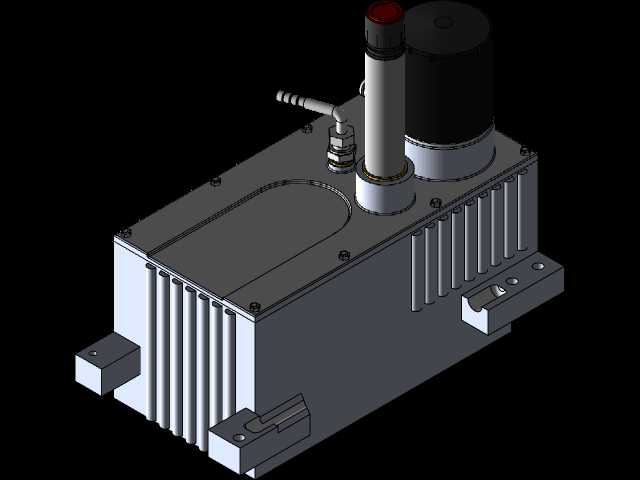

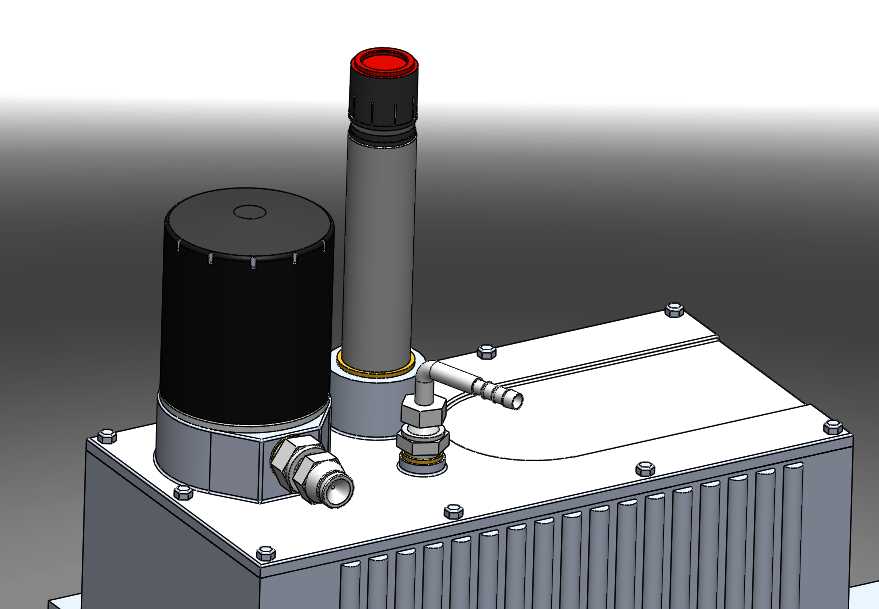

　　顶面的元件布局经过了油路走向优化：左侧的黑色圆柱形部件是驱动油泵的直流电机，直接与油箱内部的齿轮泵相连，油泵吸油口直接浸入油箱液面以下，省去了外接吸油管路，大幅降低吸油阻力与吸空风险；电机旁侧的金属接头是系统压力油出口与回油口，接口采用标准公制外螺纹，方便用户直接对接设备端的液压执行元件；中间靠后的长筒形部件是带空气过滤功能的液位液温一体传感器，顶部的红色盖帽是液位报警提示端，当油箱内油液低于设定液位时会触发开关信号，提醒运维人员补充液压油，同时该元件集成了温度检测功能，可以实时监测油液工作温度，避免油温过高导致密封件老化、油液粘度下降的问题；顶面的长圆形开孔是油箱的清洗维护口，平时通过密封盖板压紧密封圈封闭，需要清理油箱内部沉积的油泥、金属杂质时，只需拆下盖板即可伸手进入箱体内部清理，无需将整套装置从设备上拆解下来，大幅降低后期维护的工作量。

　　设计过程中对安装边界做了明确的约束：箱体主体的长宽尺寸控制在小型液压站的常规适配范围内，安装支脚的孔位间距符合通用液压动力单元的安装尺寸标准，可以直接替换同规格的传统焊接油箱，不需要对原有设备的安装基座做二次改造；所有顶面元件的最高点距离油箱安装面的高度控制在合理区间，避免安装时与设备上部的其他结构产生干涉；油箱的有效容积按照油泵每分钟流量的5-7倍设计，既可以满足液压系统的油液散热、杂质沉淀、空气分离的需求，又不会因为容积过大造成油液浪费与整体重量超标。箱体内部还设置了挡油隔板，将回油区与吸油区分隔开，回油流回油箱时不会直接冲向吸油口，避免将沉积在箱底的杂质卷起被油泵吸入，同时延长油液在油箱内的停留路径，提升散热与气泡析出的效果。

　　在实际选型配套时，这套装置尤其适合间歇工作制的液压场景，比如小型举升平台、工装夹具的夹紧回路、自动化生产线的定位锁紧机构，这类场景液压系统不会长时间连续大流量工作，依靠箱体鳍片的自然散热完全可以将油温控制在允许的工作范围内，同时集成化的设计减少了管路接头的数量，降低了液压系统的泄漏点，后期运维的故障点更少。需要注意的是，安装时要保证装置处于水平状态，避免倾斜导致液位传感器误报警、油泵吸空的问题，首次注油时需要通过顶面上的空气滤清器接口加注，油液液位要达到液位计的上下刻度线之间，避免加注过多导致系统回油时油液从空气滤清器溢出，或是加注过少导致油泵吸空损坏。
