外六角螺栓配六角螺母紧固组件结构设计

　　在各类机械结构的连接环节中，螺纹紧固件是应用覆盖范围最广的基础零件，这套螺栓螺母组合的设计，完全围绕通用机械装配场景的实际紧固需求展开，没有多余的装饰性结构，所有几何特征都服务于受力传递与装配操作的便利性。从实际使用场景来看，这类紧固件广泛出现在钢结构机架拼接、设备外壳封板固定、传动部件支座定位、工装夹具装夹锁紧等环节，只要是需要可拆卸式刚性连接的位置，几乎都能见到同结构的紧固组件，不同工况下只需要调整材质等级与表面处理工艺，就能适配从轻载电子设备外壳到重载工程机械机架的不同受力要求。

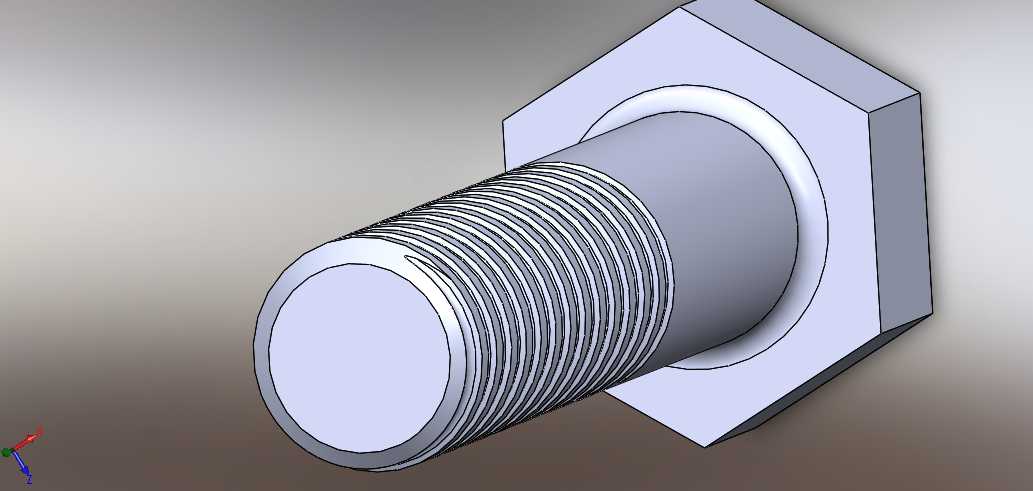

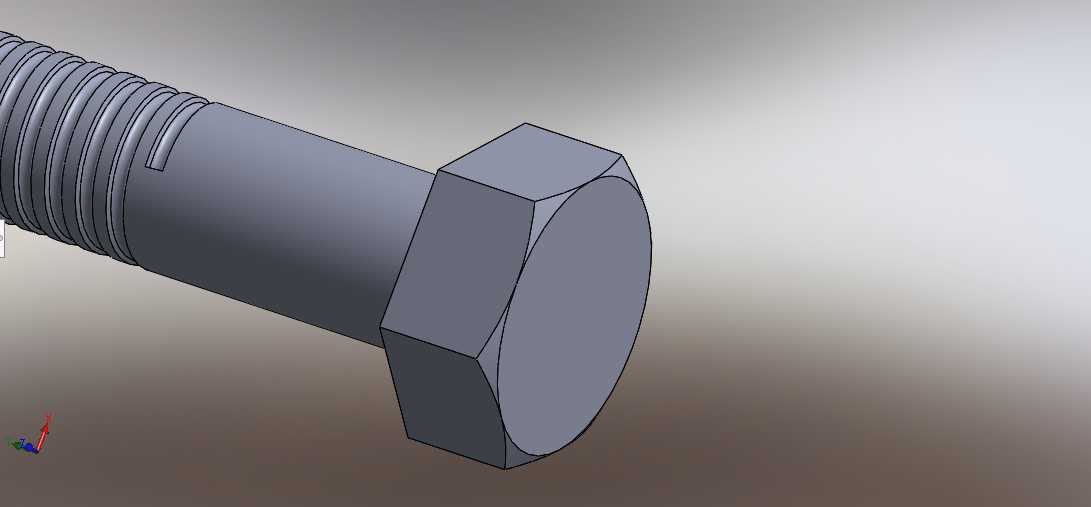

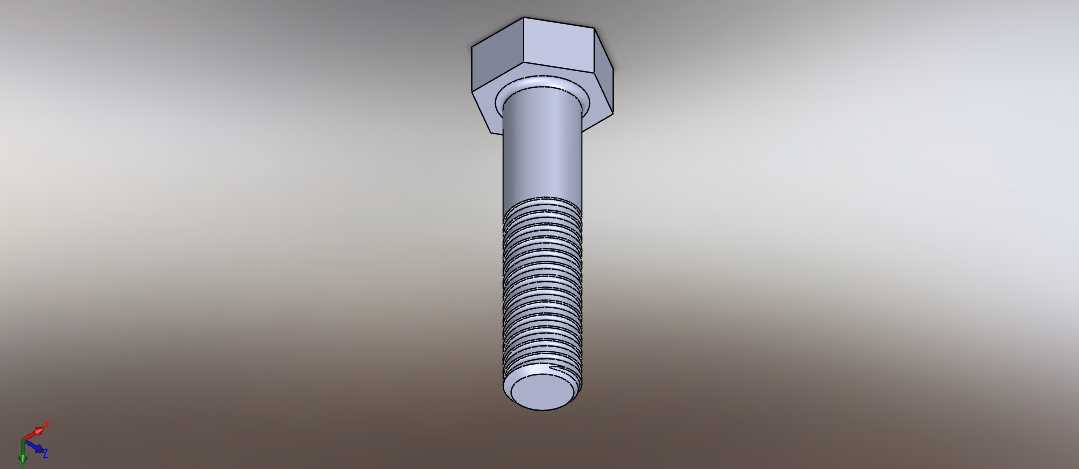

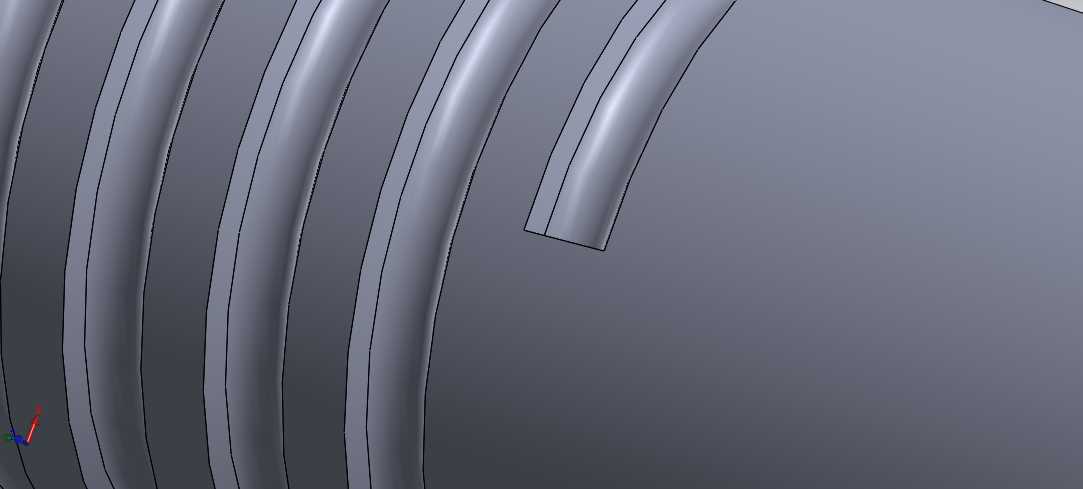

　　设计过程中首先确定的是螺栓的头部形式，外六角结构的选择完全基于装配工具的通用性，目前市面上常规的开口扳手、套筒扳手、活动扳手都能直接适配六角头的夹持面，不需要定制特殊工装，哪怕是现场应急维修，也能快速找到适配工具完成拆装，头部的六角厚度经过受力校核，保证在标准拧紧力矩下不会出现头部剪切断裂，同时头部下端的承压面做了平整处理，装配时能和被连接件表面完全贴合，避免局部应力集中压伤被连接件表面，也能防止拧紧过程中出现螺栓跟转的问题。螺栓杆部的螺纹段长度做了合理分配，靠近螺栓头的位置预留了一段光杆段，当被连接件总厚度小于光杆段长度时，光杆部分可以直接穿入被连接件的安装孔，避免螺纹和安装孔壁发生刮擦，也能提升连接的抗剪切能力——毕竟光杆部分的截面强度要高于螺纹牙底的截面强度，在承受横向剪切载荷的时候，光杆配合的连接方式抗滑移能力更强。螺纹部分的牙型采用普通公制三角螺纹，牙型角60度，具备良好的自锁性能，螺纹收尾处做了合理的退刀结构，避免螺纹末端出现应力集中的尖角，也能保证螺母可以顺利拧到螺纹段的最内侧，不会因为退刀槽的问题导致螺母无法锁紧到位。

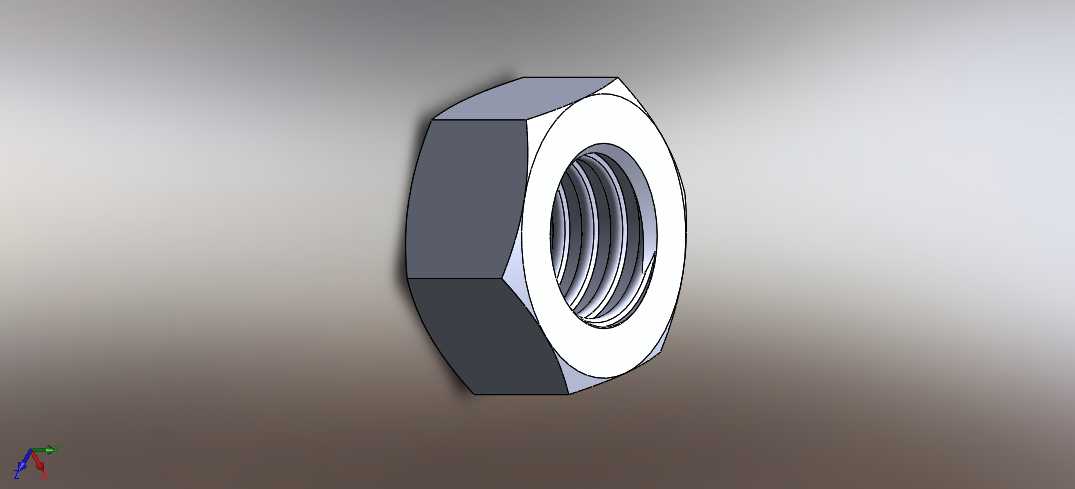

　　配套的六角螺母采用标准六角外形，和螺栓头部的对边尺寸保持同规格适配，同一套扳手就能完成螺栓和螺母的拧紧操作，不需要更换工具。螺母的厚度按照标准紧固等级设计，内螺纹和螺栓外螺纹的配合公差选用中等精度，既可以保证手动装配时的顺畅度，不会出现卡滞滑牙的问题，也能保证螺纹啮合后有足够的接触面积，均匀分担轴向的预紧力，避免局部螺纹受力过大出现牙型变形。螺母和被连接件接触的端面同样做了平整加工，装配时不需要额外加装平垫也能保证承压面均匀受力，如果是有防松需求的振动工况，也可以在螺母和被连接件之间加装弹簧垫圈或者防松垫片，预留的安装空间完全兼容标准垫片的尺寸。

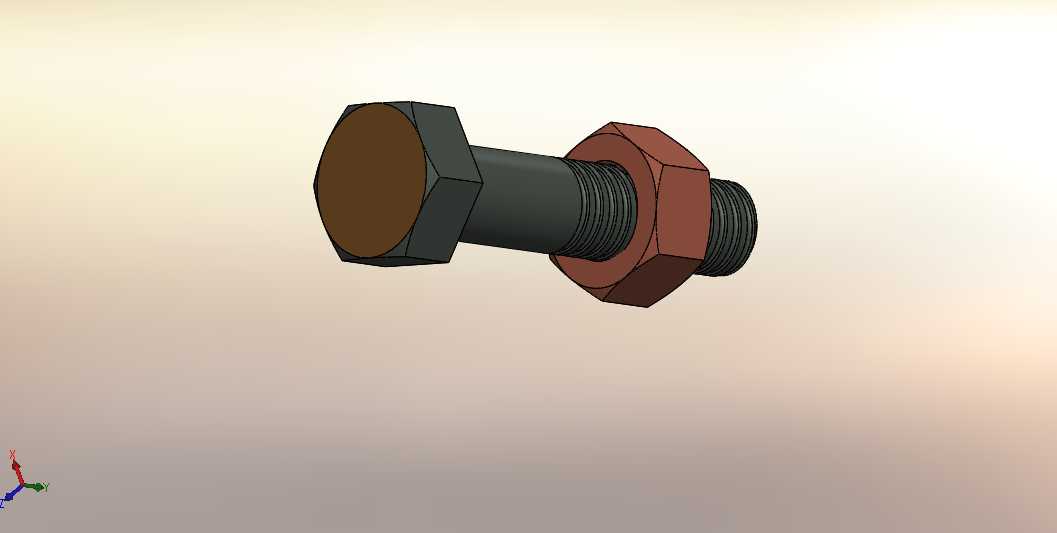

　　从安装边界来看，这套组件的设计充分考虑了装配操作的空间要求，六角头和六角螺母的对边尺寸对应的扳手回转空间做了预留校核，在常规的安装孔位布局下，扳手可以完成至少60度的回转角度，不需要特殊的棘轮工具就能完成拧紧操作。螺栓的总长度覆盖了常规被连接件的厚度范围，当被连接件总厚度在螺栓光杆段长度范围内时，拧紧后螺母可以完全啮合在螺纹段上，露出2-3牙的螺纹长度，既保证足够的螺纹啮合扣数，也不会因为露出螺纹过长造成空间浪费或者剐蹭周边部件。安装孔的推荐配合尺寸比螺栓杆部大0.5-1mm，既可以降低孔位加工的精度要求，补偿两个被连接件之间的孔位位置误差，也不会因为间隙过大导致连接后出现错位偏移。

　　在受力设计上，这套组件的结构可以同时承受轴向的拉伸载荷和横向的剪切载荷，轴向预紧力施加后，被连接件之间的静摩擦力可以抵抗大部分横向载荷，当横向载荷超过静摩擦力阈值时，螺栓杆部和安装孔壁的接触可以承担剪切力，双重受力路径保证连接的可靠性。螺纹啮合的长度经过计算，保证螺母的内螺纹和螺栓的外螺纹啮合扣数在5扣以上，不会因为螺纹啮合不足出现螺纹滑牙脱开的问题，哪怕是在反复拆装的工况下，螺纹的磨损量也在可控范围内，能满足多次重复使用的要求。

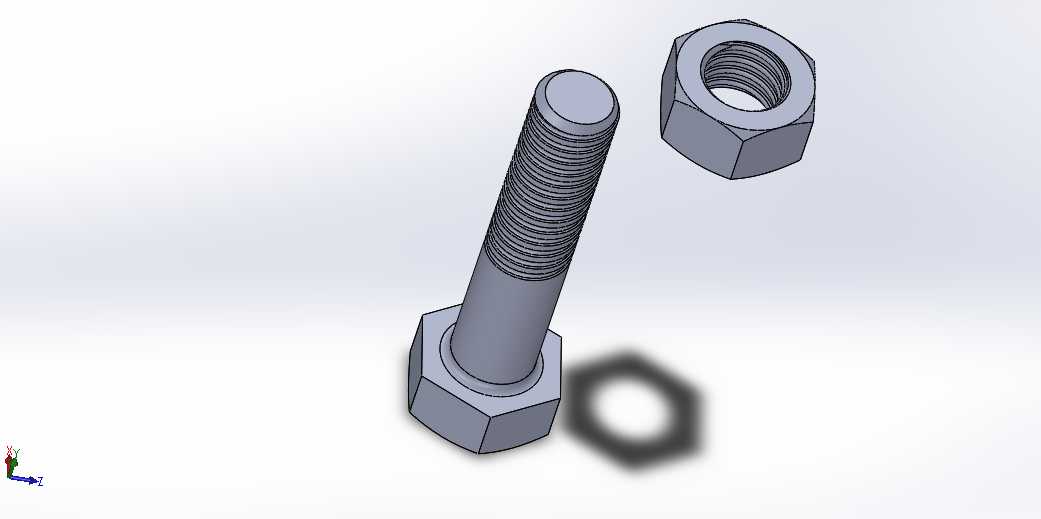

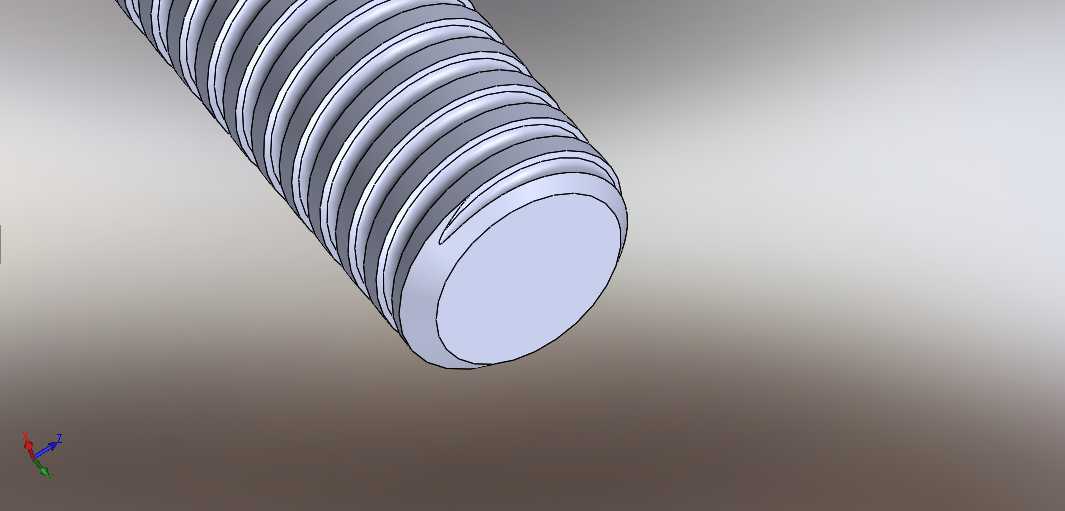

　　实际建模过程中，所有的倒角和圆角都做了还原，螺栓头部和杆部的过渡圆角可以降低应力集中系数，避免在承受冲击载荷的时候在头部和杆部的交接位置出现断裂，螺纹末端的倒角可以引导螺母顺利旋入，不需要对准螺纹起始牙就能快速装配，提升现场装配的效率。整个组件的结构没有冗余特征，每个几何尺寸都对应实际装配和受力的需求，完全符合通用紧固件的设计规范，可以直接用于各类设备的装配模拟、干涉检查、BOM清单统计，也能作为标准件库的组成部分，在不同的设计项目中直接调用，不需要重复建模。
