带手动复位轮结构的调节螺钉组件

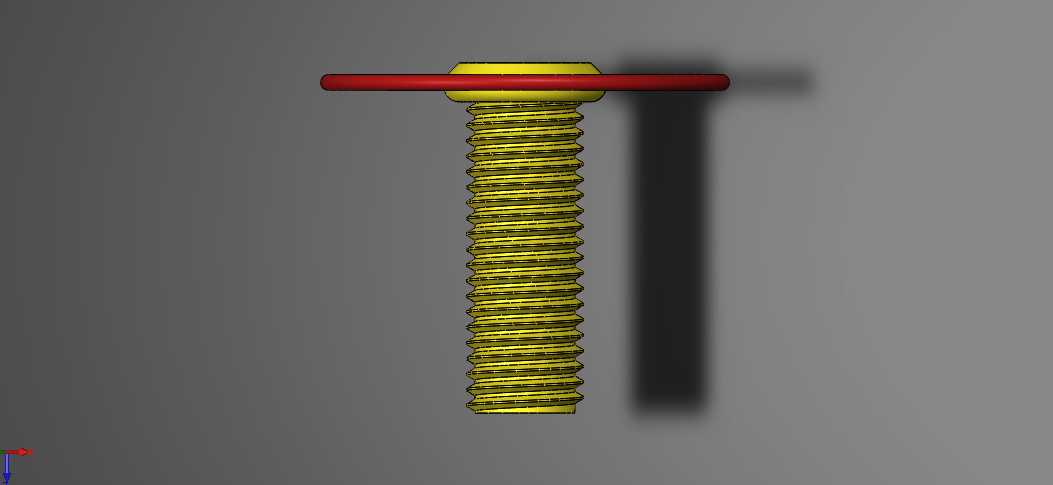

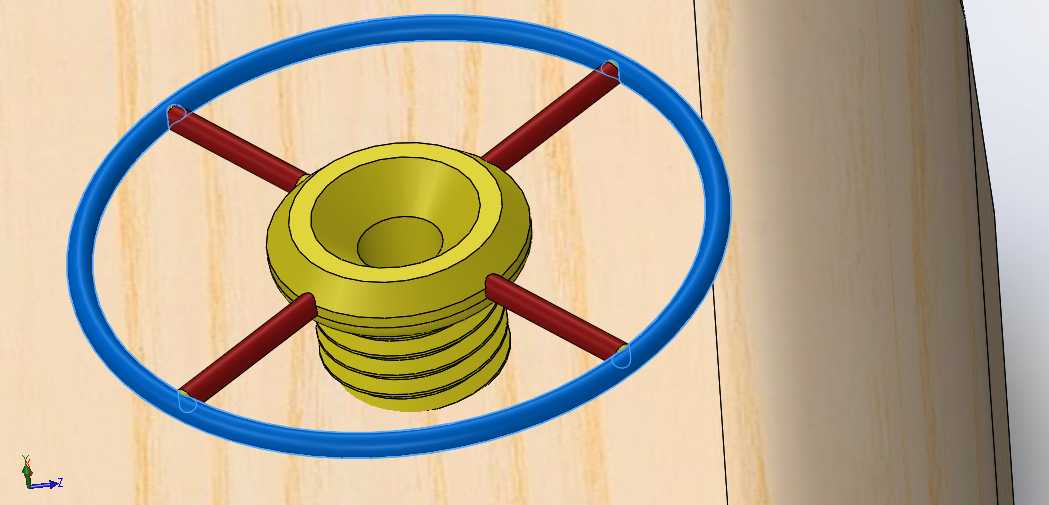

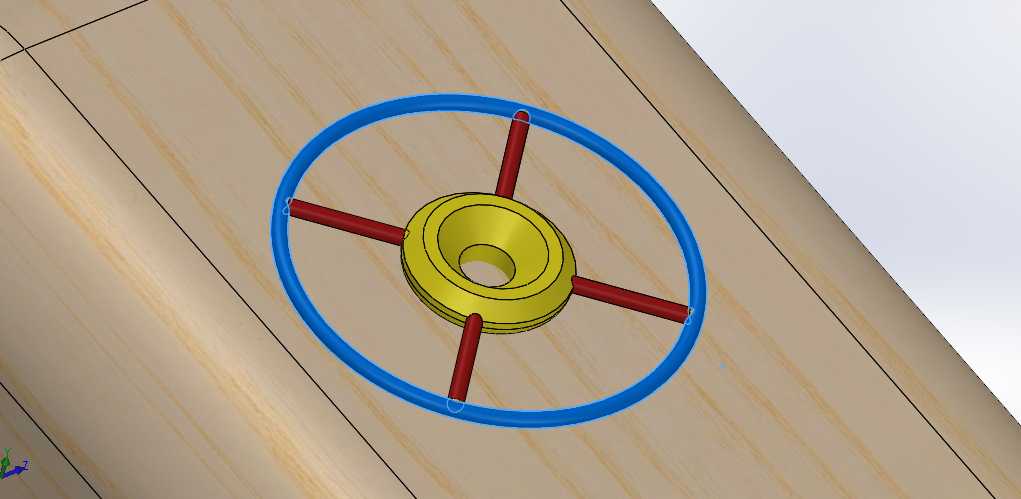

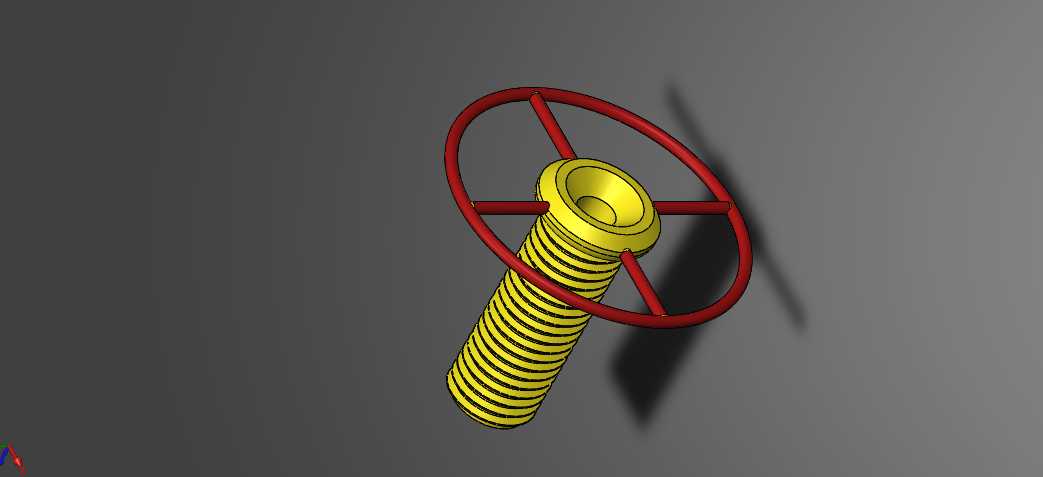

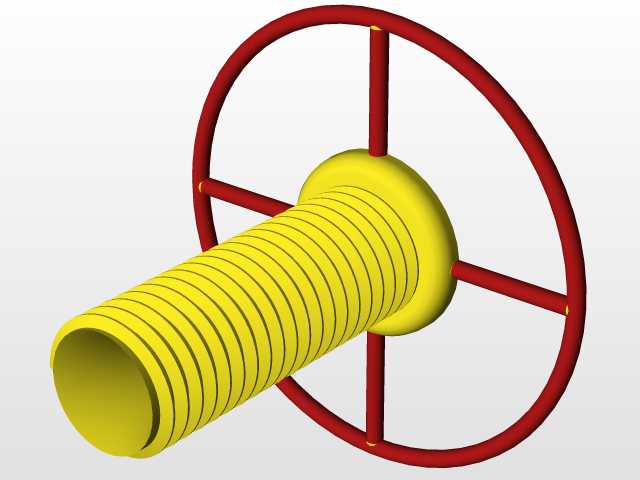

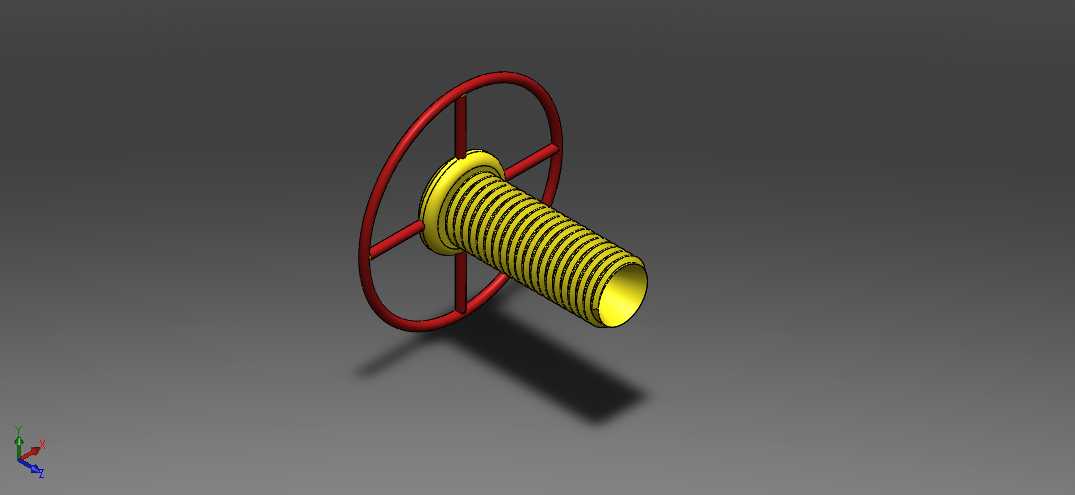

　　在农用联合收割机的割台高度调节、脱粒间隙微调这类需要人工快速复位校准的工位上，这类带手动复位轮的螺钉组件是很实用的结构，不少老款机型的木板导料板定位、护板间隙调整环节都会用到类似结构，不用额外搭配扳手就能手动完成复位操作，田间作业临时调整的时候能省不少找工具的时间。从结构设计逻辑来看，整个组件把螺纹传动的精准进给和手轮的大扭矩手动操作结合到了一起，外露的红色手轮采用三辐条结构，辐条直接和手轮外圈、中心轮毂连为一体，没有多余的减重孔或者装饰结构，就是为了戴劳保手套操作的时候也能稳稳发力，不会出现打滑硌手的问题，手轮表面做了圆弧过渡，没有尖锐棱角，频繁操作的时候也不会刮破手套划伤手部。中间的螺纹段采用标准三角牙型，

　　牙距适配常用的紧固件进给精度，螺纹长度预留了足够的调节行程，能覆盖这类农机调整位常见的15-30mm行程需求，螺纹末端做了倒角处理，安装的时候不用刻意对准内螺纹孔，稍微倾斜就能顺利旋入，减少现场装配的对位难度。手轮和螺纹段的连接部位做了轴肩定位，装配的时候手轮端面贴紧轴肩就能保证同轴度，不会出现手轮转起来偏摆的问题，连接部位的圆角过渡也能避免应力集中，频繁正反转操作的时候不会在根部出现断裂问题。安装边界上，这类螺钉的手轮外径比螺纹公称直径大4倍左右，安装的时候需要在手轮外侧预留不小于手轮半径的操作空间，保证手能顺利握住轮圈转动，螺纹段的安装通孔直径要比螺纹大径大0.2-0.5mm，既不会因为间隙太大出现调节偏斜，

　　也不会因为间隙太小装配的时候卡滞。实际使用的时候，正向转动手轮就能带动螺钉旋进，推动对应的调节部件移动到目标位置，需要复位的时候不用记转动圈数，反向转手轮到贴紧定位面就能快速回到初始位置，比普通内六角或者外六角螺钉的复位效率高很多，尤其适合农机、小型木工设备这类需要频繁手动调整、现场工具不全的作业场景。螺纹部分的配合公差选中等精度，既能保证调节的时候没有明显旷量，也不会因为公差太近出现锈死、进灰卡滞的问题，手轮的红色涂装一方面是为了在设备复杂的结构里容易识别，操作人员一眼就能找到调节位，另一方面也能起到防锈作用，适应田间多尘、潮湿的作业环境。和普通螺钉相比，这个结构把操作端直接集成在螺钉上，不用额外配套操作手柄或者扳手，零件数量少，

　　装配的时候只需要把螺钉穿入安装孔，旋入对应的内螺纹位就完成安装，没有多余的紧固件，后期维护的时候也不用拆周边的护板就能直接操作，对于设备的日常维保来说能降低不少工作量。在木工机械的导板定位、小型输送线的挡板调节这类场景里，这类结构也能适用，只要调节行程在螺纹段长度范围内，需要手动快速复位的工位都可以参考这个结构的设计思路，根据实际受力情况调整螺纹直径和手轮尺寸，受力大的位置可以适当加大手轮直径，减少操作需要的力度，受力小的位置可以缩小手轮尺寸，节省安装空间。
