双侧翻边带孔金属钣金安装固定座

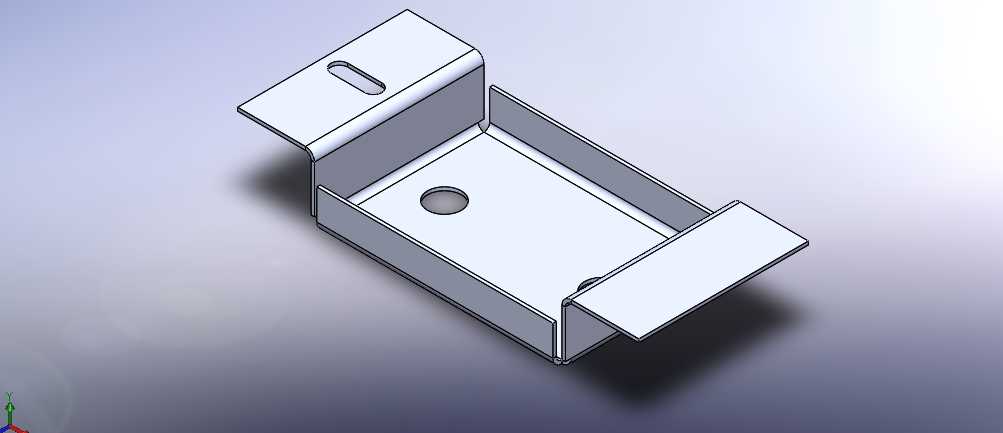

　　日常做设备结构排布时，这类双侧翻边的钣金固定座是电控柜、小型自动化设备机架内部极常用的安装构件，多数时候用来承装小型接线端子排、微型传感器模块、或是重量较轻的气动控制元件，替代传统的型材安装座时，能在狭窄的安装腔体内节省至少三分之一的横向占用空间，尤其适合设备侧壁、电控箱门内侧这类安装深度有限的场景。从结构设计逻辑来看，主体采用槽型折弯结构，两侧向上翻出的立边先做了90度折弯形成容纳腔体，腔体两端向外延伸出的平直翻边是核心安装受力面，翻边上加工的长圆孔是特意预留的安装调节余量，现场装配时如果遇到机架焊接孔位存在1-2mm的位置偏差，不需要重新扩孔，顺着长圆孔的长度方向微调固定座位置就能完成对位，能大幅降低现场装配的返工概率。

　　腔体底板上加工的圆形通孔，主要用来穿设固定被安装元件的螺丝，或是预留走线空间，当承装的元件需要从背部走线时，线缆可以直接从这个圆孔穿出，不用在腔体侧面额外开走线槽，能减少一道钣金加工工序，控制整体加工成本。做这类钣金件的建模时，首先要确认板材的折弯系数，常规1.2mm厚度的冷轧钢板折弯，内R角取0.5倍板厚时，折弯扣除值控制在1.8mm左右，才能保证折弯后的成品尺寸和设计值偏差控制在0.1mm以内，避免出现两侧翻边安装孔位和机架孔对不上的问题。设计时还要注意翻边的高度不能超过板材厚度的8倍，否则折弯时翻边位置容易出现翘曲变形，这个构件的两侧立边高度刚好控制在合理范围内，折弯后不需要额外做校形工序就能保证立边的垂直度。安装边界方面，

　　这个固定座的整体外轮廓宽度要匹配被安装元件的底座尺寸，预留0.5mm的装配间隙方便元件放入，两端翻边的总长度要比安装位的可用空间短2mm，避免装配时和周边的其他构件发生干涉，翻边上的长圆孔中心距要和机架上预设的安装螺柱间距保持一致，长圆孔的宽度比所用安装螺丝的公称直径大0.2mm，保证螺丝能顺利穿入同时不会有过大的晃动量。实际应用中，这类钣金件表面一般会做喷塑或是镀锌处理，用来提升防锈能力，在潮湿工况下使用时还可以选择304不锈钢板材加工，不需要额外做表面处理就能满足防腐蚀要求。做结构验证时，要重点检查折弯后腔体的内部净尺寸，保证被安装元件能顺利放入不会卡滞，同时要确认底板圆孔的位置和元件底部的固定孔位对齐，

　　避免出现螺丝无法穿入的问题。这类构件虽然结构简单，但在设备内部的用量往往不小，建模时把所有的安装孔位、折弯参数做标准化处理后，可以直接衍生出不同长度、不同宽度的系列化构件，覆盖不同尺寸元件的安装需求，减少重复建模的工作量，也能让钣金加工厂家统一排料，提升板材利用率，降低整体的加工成本。
