设备安装用U型折弯钣金固定支架

　　这类U型折弯钣金支架在工业现场的应用覆盖极广，从小型传感器的安装基座，到小型动力元件、阀组的承载固定，再到设备内部走线的辅助支撑，都能见到同结构产品的身影。不同于铸造或机加工的支座类零件，这类薄板折弯件的核心优势在于自重轻、加工周期短，针对小批量定制场景的适配性极强，不需要开模即可通过激光切割下料、数控折弯完成成型，单件生产的成本远低于传统切削加工的支座零件。

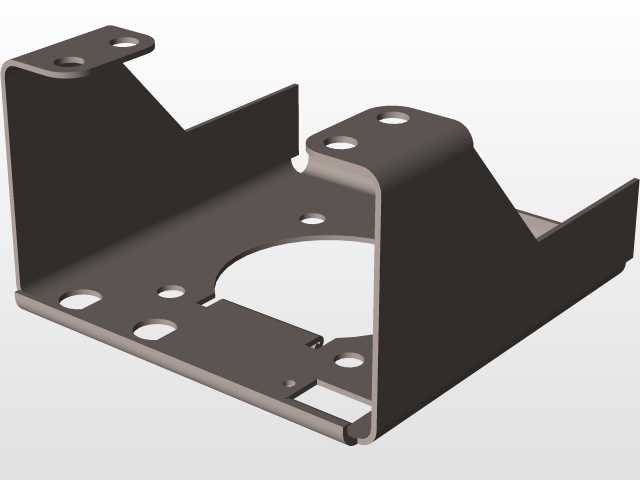

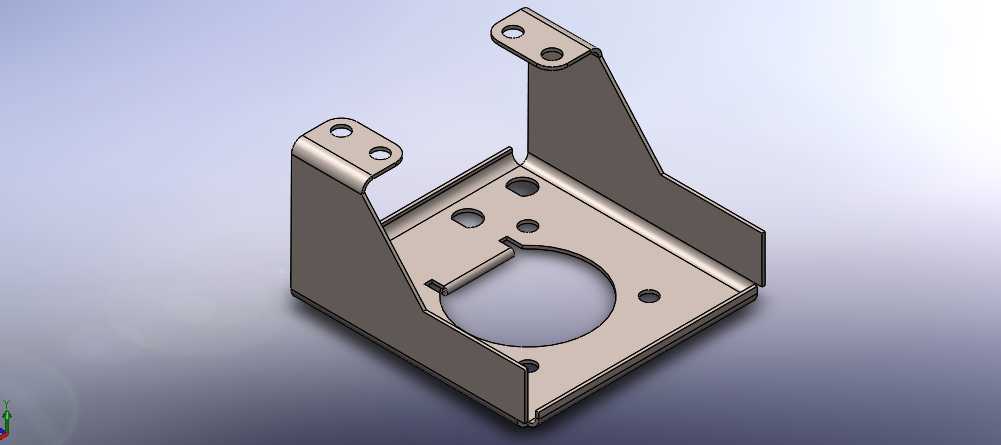

　　从结构设计逻辑来看，该零件采用1.5到2毫米厚度的冷轧钢板作为基材，整体通过三次折弯形成U型围合结构，底部作为主要承载面，两侧向上延伸的立边形成侧向限位，同时立边顶端向外翻折出带安装孔的耳板，用于将整个支架固定在设备的机架立面或者横梁下方。底部承载面开设的大直径圆孔，主要用于避让被固定元件的出线端或者轴伸端，周围分布的四个小孔则是对应被固定元件的安装孔位，采用螺栓穿装即可完成元件与支架的紧固，不需要额外的焊接或者粘接工序，拆装维护的便利性很高。

　　设计这类钣金支架的时候，首先要核算的是安装边界尺寸：底部承载面的长宽尺寸需要完全覆盖被固定元件的安装法兰面，避免安装时孔位偏出承载面导致紧固失效；两侧立边的折弯高度需要匹配被固定元件的主体高度，保证元件装入后不会出现顶部超出立边、或者侧向没有足够限位空间的问题；顶端耳板的外伸长度需要适配机架上的安装孔距，折弯时需要严格控制折弯内R角，通常取板材厚度的0.5到1倍，避免折弯处出现应力集中开裂，同时要保证两侧耳板的平面度误差控制在0.2毫米以内，防止安装时出现支架倾斜、被固定元件对位不准的问题。

　　实际应用中，这类支架的表面处理通常根据使用场景选择，普通室内工业环境采用电镀锌处理即可满足防锈需求，若应用在有潮湿、弱腐蚀的场景，则可以更换为304不锈钢板材加工，或者在冷轧板表面做喷塑处理提升耐蚀性能。需要注意的是，折弯工序前需要对所有孔位完成下料加工，折弯后再进行钻孔的难度会大幅提升，同时下料时需要预留折弯扣除量，保证成型后各安装孔的位置度误差符合装配要求，避免出现孔位错位无法装配的问题。

　　不同于厚重的铸造支座，这类钣金支架的承载能力虽然有限，但针对重量在5公斤以内的小型元件固定完全足够，通过合理的折弯翻边结构设计，还能进一步提升零件的整体刚性，减少承载时的形变。在自动化设备、小型机床、电气控制柜内部的元件安装场景中，这类结构的钣金支架已经逐步替代了传统的机加工支座，成为轻量化结构设计的首选零件类型，设计时只需要根据被固定元件的实际尺寸调整孔位、折弯高度和板材厚度，即可快速衍生出适配不同安装需求的同系列支架零件，大幅缩短设计和加工的周期。
