导轨式NDR-120-24工业开关电源结构设计

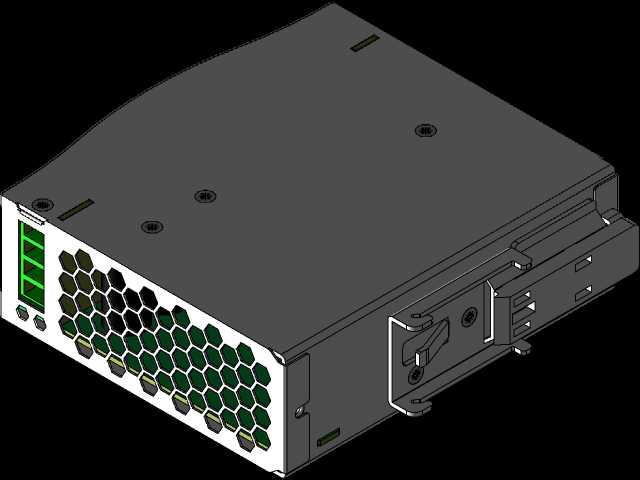

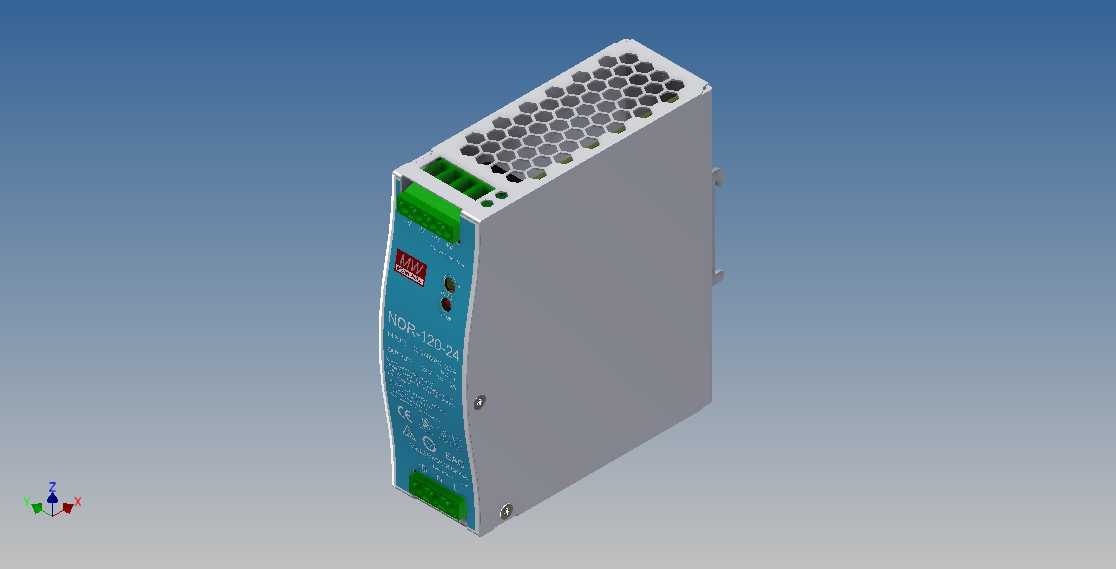

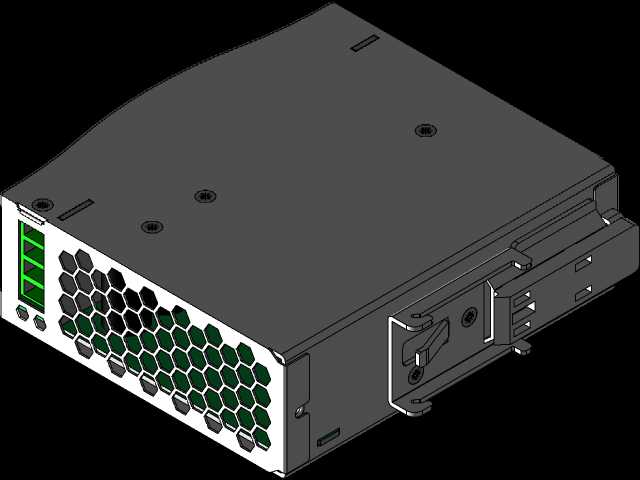

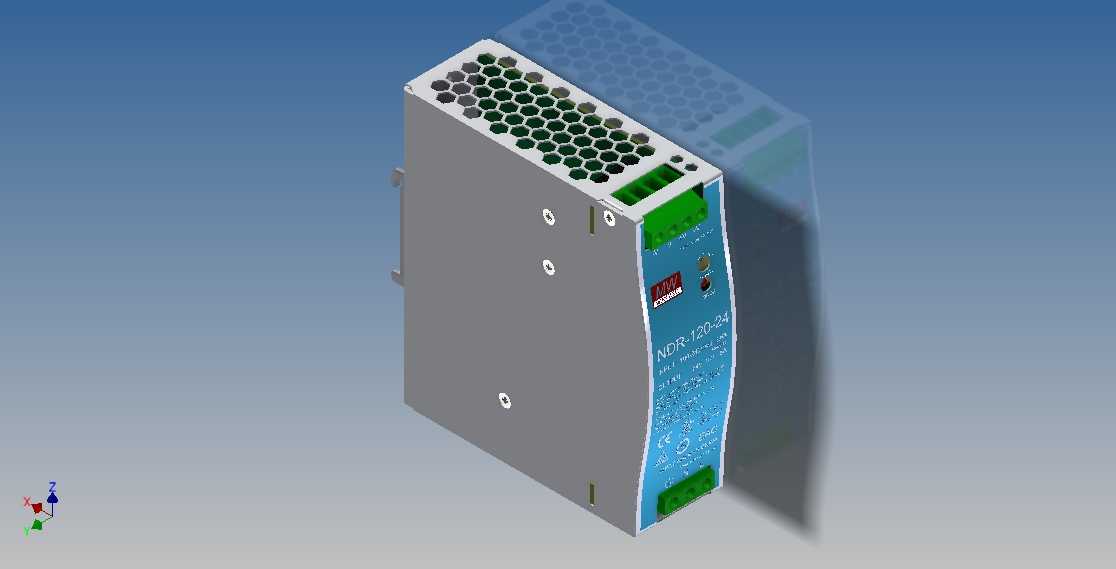

　　这款导轨式直流开关电源，主要面向工业控制柜内部的直流供电场景设计，常见于PLC控制系统、传感器组网、工业通讯模块、小型执行机构的供电回路中，适配标准DIN导轨安装的柜体布局，是工控配电环节里的核心转换部件，负责将输入的交流市电转换为稳定的24V直流输出，为柜内低压直流器件提供可靠的电能供给。从结构设计来看，整体采用窄长型的金属壳体布局，宽度方向做了收窄处理，能够在有限的导轨安装空间内尽可能节省横向占位，方便多台电源并排安装在柜体的导轨排上，适配不同容量柜体的排布需求。壳体侧面预留了标准的导轨卡扣结构，安装时只需对准导轨卡入即可完成固定，无需额外打孔安装支架，大幅提升柜内装配的效率，同时壳体上下两端都设置了接线端子区域，

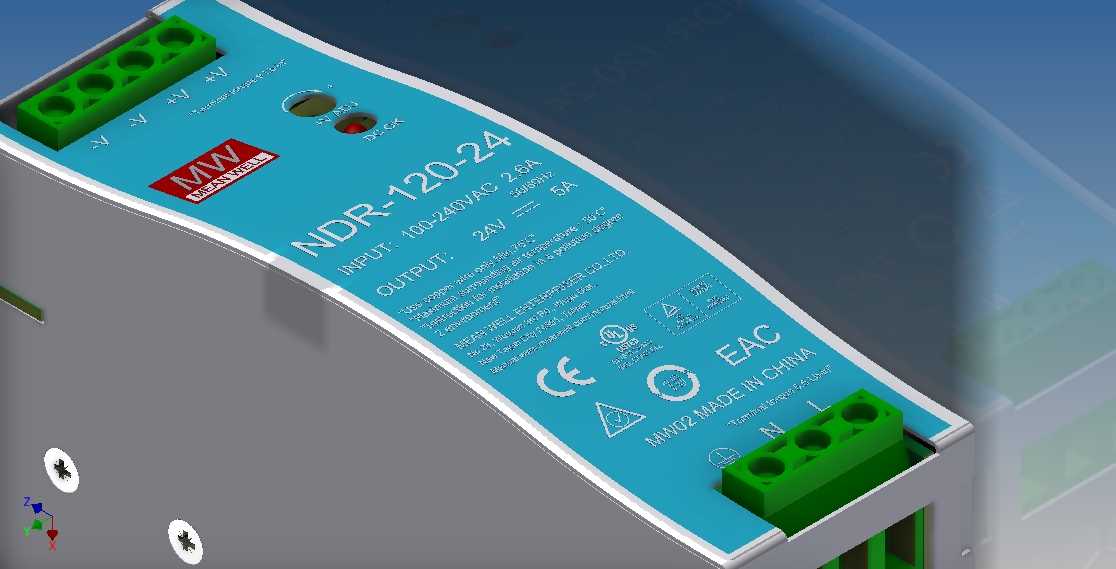

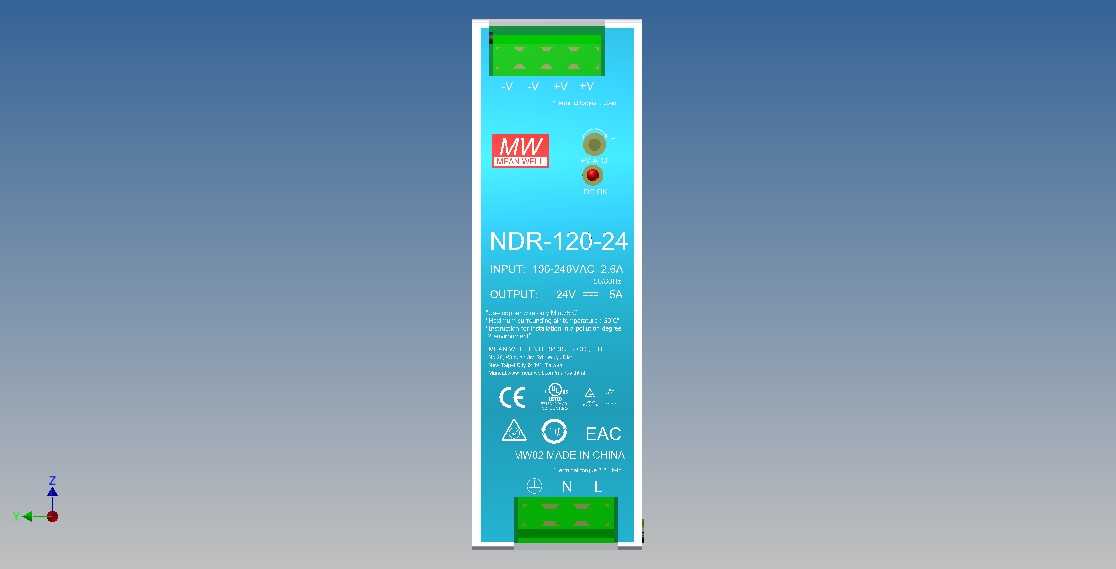

　　输入端位于下部、输出端位于上部，接线走线时可以顺着柜内上下走向的线槽排布，避免线缆交叉弯折，符合常规工控柜的布线规范。壳体上部设计了蜂窝状的通风散热孔，配合内部电路的散热结构，能够在密闭柜体内的温升环境下保持稳定工作，自然对流的散热结构无需额外加装散热风扇，避免了风扇积灰、寿命短的问题，适合长期不间断运行的工业场景。正面面板上设置了状态指示灯，能够直观显示电源的工作状态，运维人员巡检时可以直接通过灯号判断供电是否正常，无需额外测量输出电压。端子部分采用了带防护的接线座设计，接线完成后可以避免相邻端子误碰短路，同时端子的螺丝锁紧结构能够保证大电流接线的可靠性，避免工业现场振动导致的接线松脱问题。建模过程中严格还原了实物的安装边界尺寸，

　　壳体的所有安装卡扣、端子位置、散热孔排布都和实物保持一致，结构设计人员在做柜体布局三维仿真时，可以直接调用该模型进行排布，提前校验安装空间、走线间隙，避免实际装配时出现部件干涉、走线空间不足的问题。模型也还原了壳体表面的标识区域位置，做柜体铭牌排布、标识设计时可以参考对应位置预留标识空间，保证整体装配后的外观一致性。
