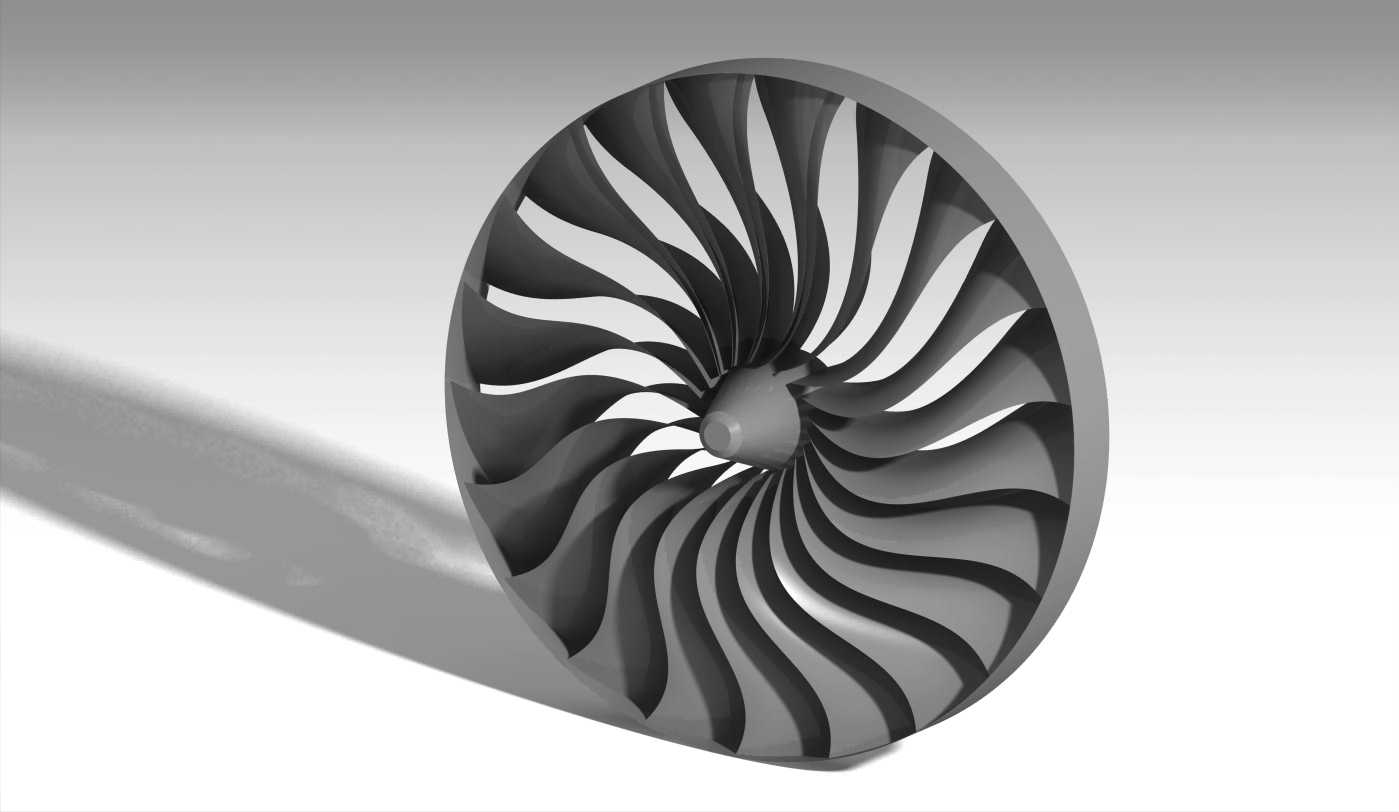

航空喷气发动机涡轮风扇结构设计

　　在航空推进系统的结构设计工作中，涡轮风扇部件是大涵道比喷气发动机的核心做功单元，其气动外形与结构强度直接决定整台发动机的推进效率、运行稳定性与服役寿命。这类宽弦风扇叶片的设计，首先要平衡进气道来流的气动载荷与高速旋转下的离心力作用，每一片叶片的叶型扭转角度都沿径向做渐变处理，从叶根位置的大安装角过渡到叶尖位置的小安装角，匹配不同半径处的线速度差异，保证进气气流在整个叶高范围内都能以最优攻角进入叶片流道，减少气流分离带来的能量损失。从实际装机场景来看，该风扇部件位于发动机进气道后方，前端对接进气整流罩，后端连接低压压气机转子，安装边界需要匹配发动机机匣的内径尺寸，叶尖与机匣内壁之间预留符合设计规范的微小间隙，

　　既避免高速旋转时叶尖与机匣发生碰磨，又能减少叶尖间隙漏气带来的效率下降。叶片与轮盘的连接结构采用整体叶盘设计思路，省去了传统榫头连接的装配间隙，降低了连接位置的应力集中风险，同时减轻了转子整体重量，提升了转子的临界转速，让发动机在更高的工作转速下依然能保持稳定的动力学特性。在民用航空干线客机的动力配置中，这类大尺寸风扇是大涵道比涡扇发动机的标志性部件，外涵道产生的推力占发动机总推力的七成以上，风扇的做功效率直接影响飞机的燃油消耗率与航程表现，设计过程中需要反复迭代叶型的气动参数，通过流场仿真验证不同工况下的压力分布，确保在起飞、巡航、进近等不同飞行阶段，风扇都能稳定工作，不会出现喘振、失速等危及飞行安全的故障。从结构强度角度考量，

　　风扇叶片在工作中需要承受巨大的离心载荷，同时还要应对进气道可能吸入的鸟体、冰雹等外来物的冲击，因此叶型的厚度分布从叶根到叶尖做渐变减薄处理，叶根位置保留足够的厚度满足强度储备，叶尖位置适当减薄降低重量，同时叶片的曲面造型兼顾气动效率与结构刚度，避免在工作转速范围内出现共振问题。轮盘部分的结构设计采用等强度设计思路，轮盘的截面厚度随半径变化调整，保证各个半径位置的环向应力与径向应力都处于材料许用应力范围内，中心的轴孔位置做圆角过渡处理，减少应力集中，满足与低压转子轴的装配配合要求。在日常的发动机维护检修中，风扇部件是最先接受检查的单元，叶片表面的损伤、叶尖的磨损情况都会直接影响发动机的工作状态，

　　因此该结构的设计也预留了足够的检测可达性，维护人员可以通过孔探设备直接观察叶片表面的状态，无需完全拆解发动机即可完成初步的故障排查。对于三维建模工作而言，这类风扇结构的建模难点在于叶片曲面的精准构建，需要通过多个截面的叶型点云数据拟合出光滑的连续曲面，保证曲面的曲率变化连续，没有突兀的折角，否则在后续的流场仿真与有限元分析中会出现计算结果失真的问题；同时轮盘与叶片的过渡位置需要做光滑的圆角处理，模拟实际加工中的工艺圆角，避免应力计算时出现虚假的应力集中点。在装配关系上，整个风扇转子需要做严格的动平衡校验，建模时需要准确还原每一片叶片的质量分布与安装角度，保证转子的质心落在旋转轴线上，减少高速旋转时的振动载荷，延长发动机轴承与支撑结构的使用寿命。这类风扇结构的设计逻辑同样可以迁移到工业燃气轮机、大型通风叶轮等旋转流体设备的设计中，核心都是平衡气动效率、结构强度与工艺可行性三者的关系，在满足性能要求的前提下，尽可能简化加工工艺，降低制造成本，同时提升部件的可靠性与服役寿命。
