RSW26四路档位旋转开关结构参考

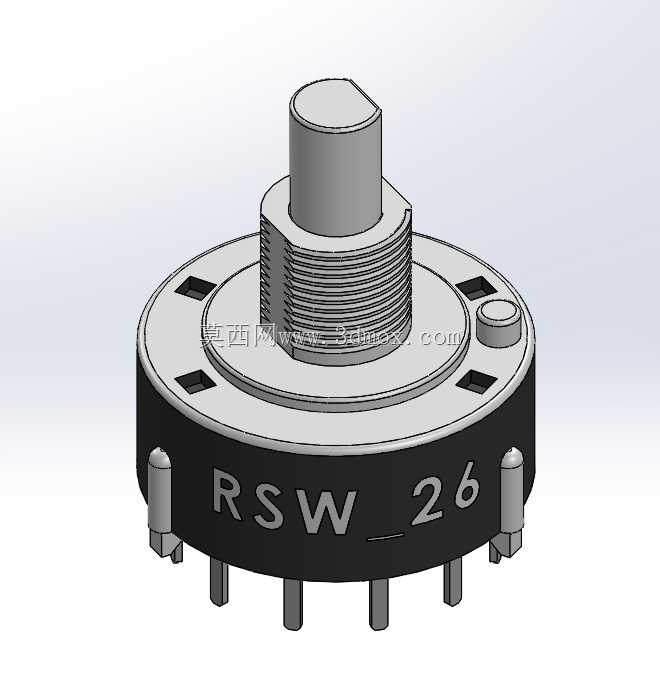

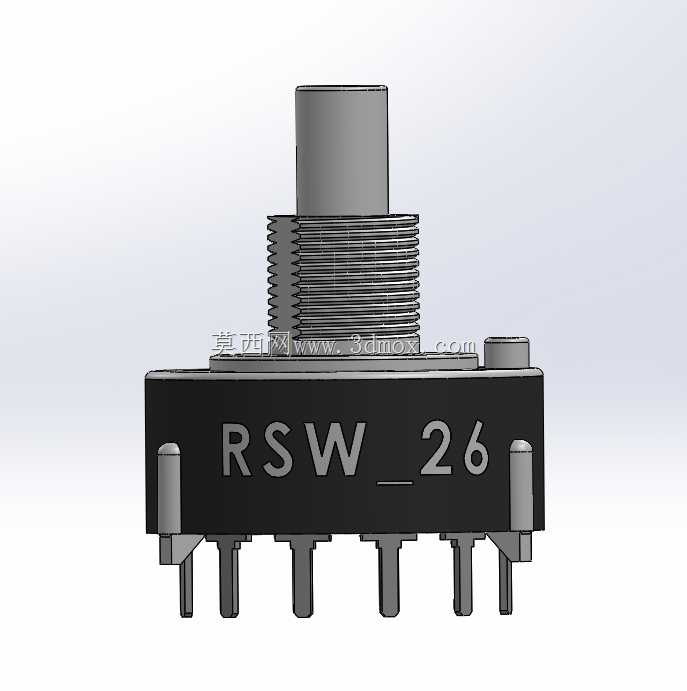

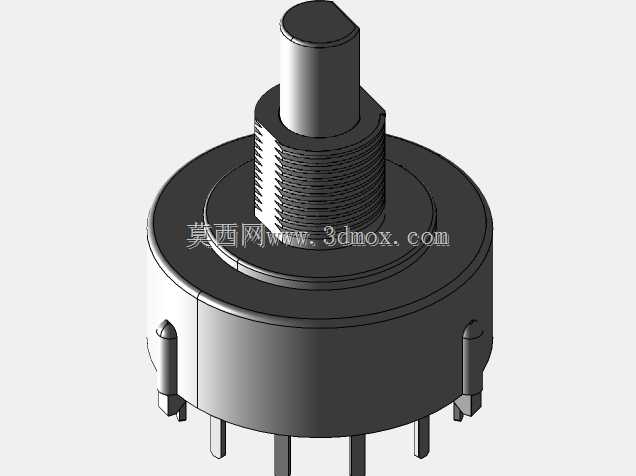

在小型电子设备、工控面板、音频调控装置的电路设计环节，这类多档位旋转开关是实现回路切换、功能档位选择的核心基础元件，很多刚接触结构选型的工程师容易忽略这类小元件的安装边界细节，导致后期面板装配时出现干涉、档位手感异常的问题。这款RSW26规格的四路旋转开关，主体采用带外螺纹的金属安装轴套设计，轴套部分的螺纹规格适配常规面板开孔尺寸，安装时可通过配套螺母从面板外侧锁紧，固定后轴杆伸出面板的长度刚好适配常规旋钮帽的安装深度，不会出现旋钮帽蹭面板或者固定不牢松脱的问题。开关主体的基座部分采用绝缘工程塑料材质，底部伸出的插脚按照四路切换的回路逻辑排布，插脚的间距符合常规PCB板焊接的孔位标准，既可以直接焊接在电路板上实现板载安装，也可以通过接插端子连接导线，适配不同的装配工艺需求。从结构设计逻辑来看，这款开关的旋转定位结构内置在基座内部，轴杆旋转时每切换一个档位会有清晰的段落反馈，能避免使用过程中出现档位错位、接触不良的问题，轴套与基座衔接的位置做了限位台阶，安装时台阶面贴紧面板内侧，能起到定位作用，不需要反复调整安装深度。实际选型应用时，要注意开关主体在面板后方的占用深度，避免和电路板上的其他 tall 元件产生空间干涉，底部插脚的焊接位置要预留足够的焊盘空间，焊接时不能让焊锡流到开关内部的旋转接触结构里，不然会导致接触电阻变大、档位切换失效。这类旋转开关常被用在小型仪器的功能切换档位、小家电的模式选择旋钮、工控设备的信号回路切换节点上，相比拨码开关，它的操作手感更顺畅，单开关可实现的回路切换路数更多，面板安装后的外观整体性也更好。建模时还原了开关外表面的标识细节、螺纹的牙距细节、插脚的倒角细节，能直接用于设备面板的装配干涉检查、整机结构的虚拟装配验证，不需要再重新测绘元件尺寸，能大幅缩短结构设计阶段的元件建模周期。
