立式开槽结构轴承安装支撑座

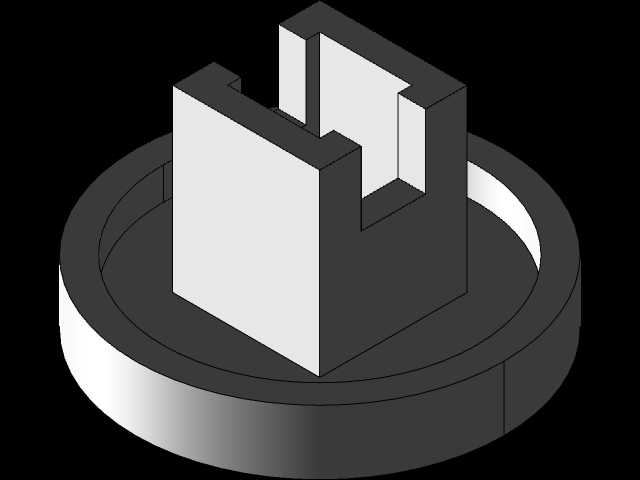

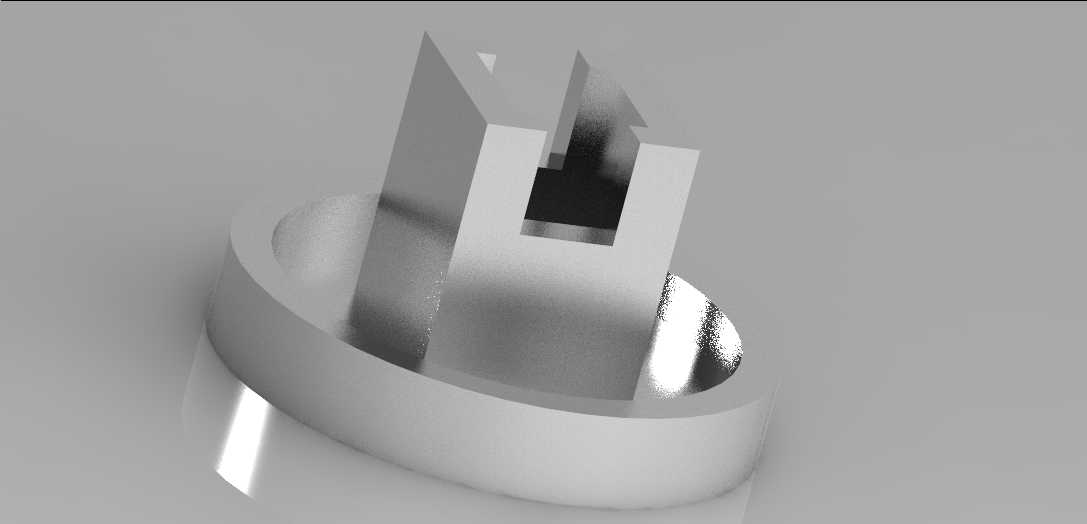

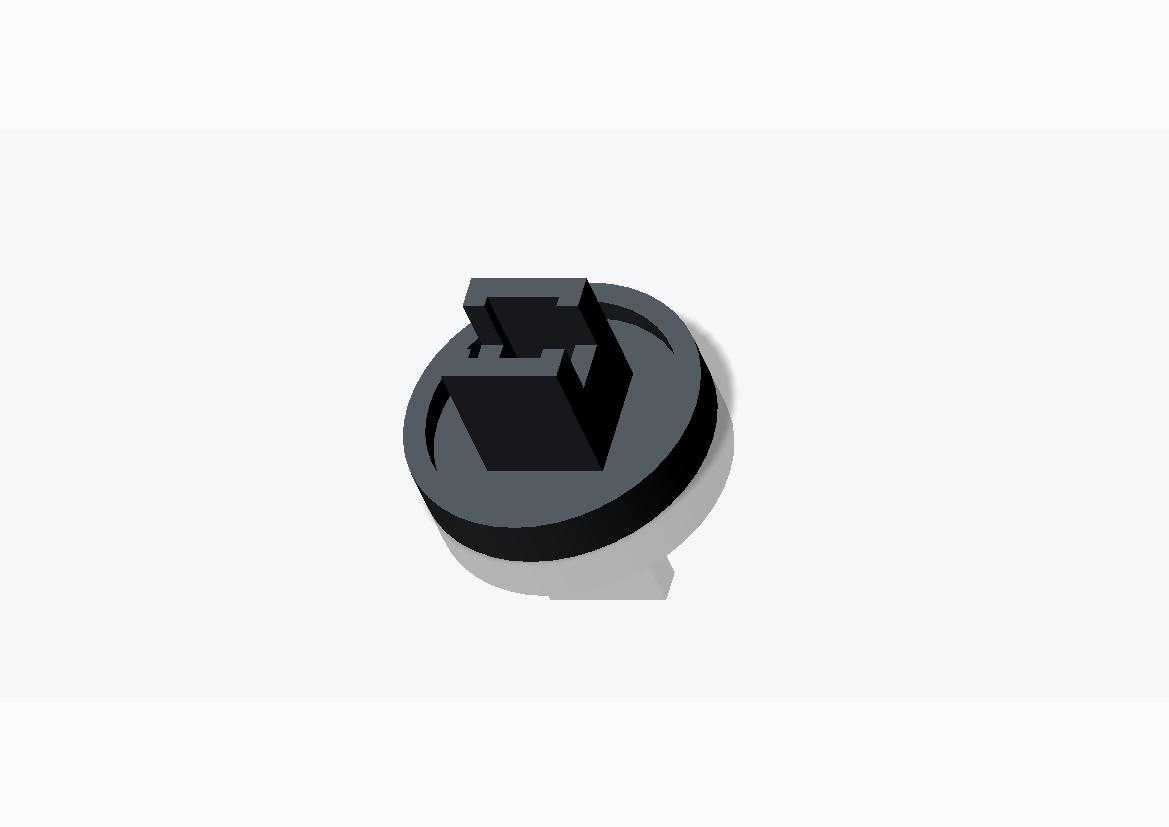

　　在各类传动设备的轴系布局中，这类带立式开槽结构的轴承支撑件，是承担径向载荷、约束轴系径向窜动的核心基础零件，常见于小型输送线辊筒端部、轻工机械的传动轴支撑位、非标自动化设备的动力传递工位，也会在小型实验台架、教学演示设备的轴系搭建中作为标准支撑单元使用。从实际使用场景来看，这类支撑座不需要额外加工复杂的安装沉孔，底部的环形法兰面可以直接贴合安装基板，通过圆周方向均布的紧固件完成锁紧固定，相比传统分体式轴承座，安装时的对中调整步骤更少，适合对安装效率有要求的批量设备装配场景。

　　设计这类支撑结构时，首先要匹配对应安装轴承的外圈公差，底部环形基座的内径与轴承外圈采用过渡配合，既保证轴承装入后不会出现径向松旷，也能避免过盈量过大导致轴承外圈变形，影响内部滚动体的正常运转。上部的开槽立式支撑结构，并非多余的造型设计，实际是为了适配轴端的挡圈、键连接结构的安装避让，当轴系需要在支撑位外侧加装轴向定位挡圈、或者轴伸端需要连接联轴器、同步轮时，开槽位置可以留出足够的操作空间，不需要额外放大整个支撑座的外形尺寸，在紧凑安装空间里的适配性更强。

　　从安装边界来看，底部环形基座的外径决定了安装时需要在基板上预留的最小平面空间，基座的厚度直接影响整个支撑件的轴向承载刚度，设计时需要根据对应轴系的额定径向载荷，核算基座底部的抗弯截面模量，避免设备运行过程中基座受载变形导致轴系倾斜。上部立式支撑的两个平行侧壁，其间距需要匹配对应轴承的宽度，侧壁上的开槽深度要满足轴件穿过时的间隙要求，开槽的宽度要大于所配轴件的最大直径，保证轴件安装时可以从开槽位置顺利卡入，不需要从轴端穿装，大幅提升现场装配的便捷性。

　　实际选型应用时，需要注意这类支撑座的承载方向，其主要承载方向为垂直于底部安装面的径向载荷，对于存在较大轴向载荷的轴系，需要搭配带轴向定位的轴承使用，或者在轴系另一端设置专门的轴向限位结构，避免轴向力直接作用在支撑座侧壁导致结构变形。支撑座与安装面的贴合精度也会直接影响轴系的运转精度，安装时需要保证安装基板的平面度在允许公差范围内，紧固件锁紧时要采用对角分次锁紧的方式，避免单侧锁紧力过大导致基座倾斜，引发轴承偏磨、轴系运转异响等问题。

　　从建模逻辑来看，这类零件的三维建模需要先确定底部安装法兰的基准面，以法兰中心为原点建立轴系的安装基准轴，再向上拉伸生成立式支撑的主体结构，之后通过切除特征生成上部的开槽结构，建模过程中要注意各转角位置的圆角处理，避免应力集中，尤其是立式侧壁与底部法兰连接的位置，需要根据载荷大小设置合理的铸造圆角或者加工圆角，降低应力集中系数，提升零件的疲劳强度。对于需要进行机加工的配合面，建模时要预留合理的加工余量，轴承安装位的内圆柱面、底部安装的法兰端面都需要标注对应的形位公差，保证加工后的零件满足装配精度要求。

　　在日常设备维护中，这类一体式结构的轴承座相比分体式结构，密封性能更好，灰尘、切削液等杂质不容易进入轴承内部，在有少量粉尘、溅液的生产场景中使用时，能有效延长轴承的维护周期，降低设备运维的工作量。同时因为是一体式结构，不存在分体座合盖错位的问题，轴承装入后的同轴度更容易保证，对于转速不高、载荷平稳的一般传动场景，这类支撑座的综合使用成本更低，装配效率更高，是非标设备设计中非常常用的一类支撑零件。
