嵌入式墙体检修口金属检查门结构

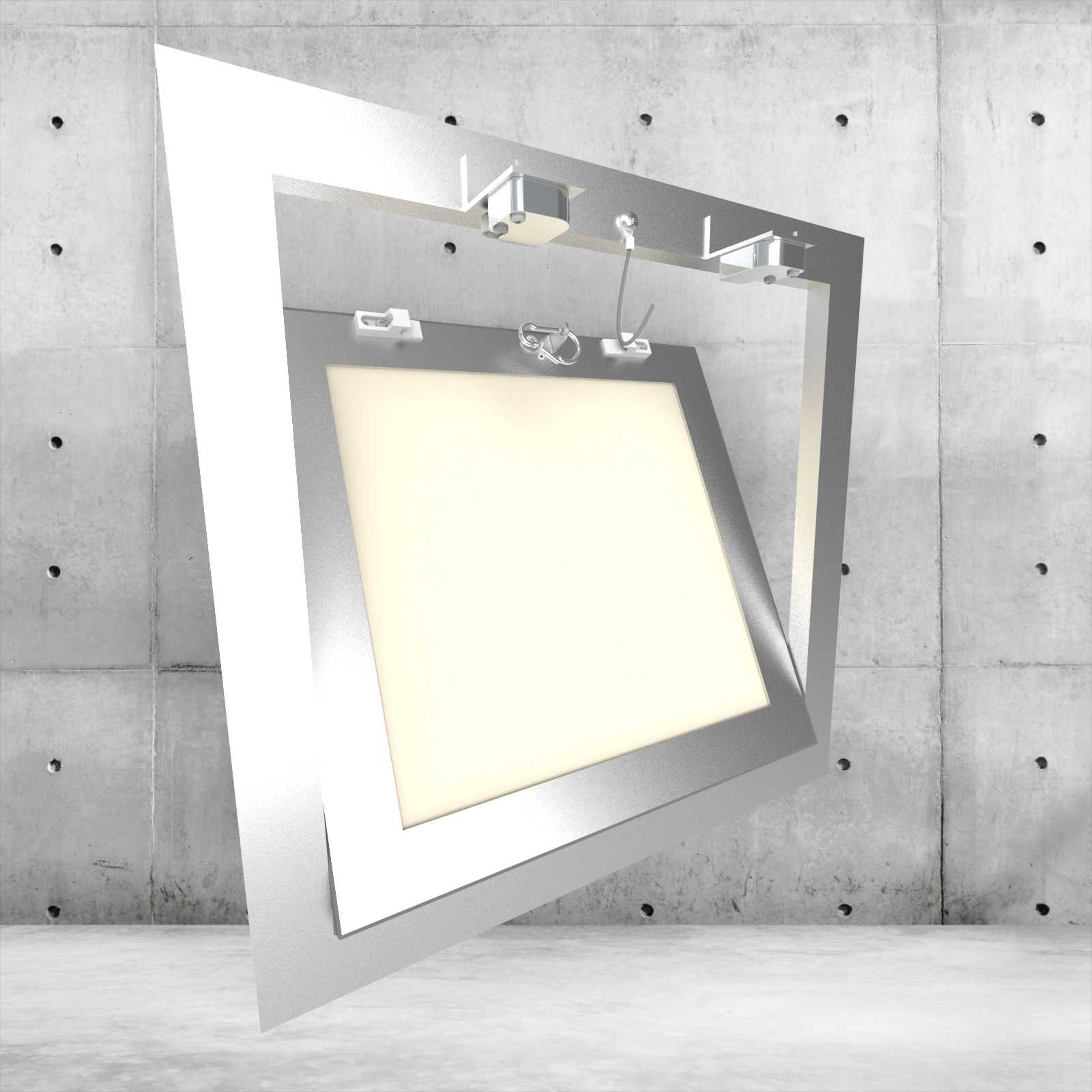

　　这类检查门主要应用于建筑墙体内部管线、阀组、电气节点的隐蔽式检修场景，常见于商用建筑公共区域、工业厂房管井侧壁、洁净车间围护结构以及住宅精装的管线隐藏区域，替代传统的石膏板预留封堵或明装检修盖板，兼顾墙面整体性与检修操作的便捷性。从实际使用需求出发，该结构采用外翻式矩形框体设计，外框直接嵌入墙体预留洞口内，通过侧边的可调式固定卡扣与墙体基层连接，无需额外打钉破坏墙面饰面，安装时可根据墙体饰面厚度调整卡扣的伸出长度，适配10mm到35mm不等的饰面厚度，覆盖常规石膏板、水泥压力板、薄型石材等多种墙面装饰材料的安装需求。门体与外框之间采用隐藏式合页连接，合页内置阻尼定位结构，门体开启角度可在0到120度之间任意悬停，

　　避免检修过程中门体自动回落磕碰操作人员或遮挡检修操作空间，门体关闭后与外框的配合间隙控制在0.5mm以内，既能够阻挡灰尘、蚊虫进入管井内部，也不会因缝隙过大破坏墙面的视觉整体性。门体内侧预留了照明模块的安装位，可根据使用需求选配低压LED柔光照明组件，门体开启时照明模块自动触发点亮，无需检修人员额外携带手持照明设备，即可清晰观察管井内部的管线排布与部件状态，针对潮湿区域的使用场景，门体边框与墙面接触的位置还预留了密封胶条嵌槽，安装时嵌入三元乙丙密封胶条，可阻挡潮气从检修口位置渗出，避免墙面饰面受潮发霉。设计过程中优先考虑了安装容错性，外框的四个边角均做了45度拼焊打磨处理，整体平面度公差控制在0.3mm/m以内，

　　即使墙体预留洞口存在±5mm的尺寸偏差，也可通过外框与洞口之间的填充间隙调整，保证最终安装后门体与墙面齐平，不会出现凸起或凹陷的问题。门体的开启侧设置了隐藏式弹性锁扣，表面无突出的把手结构，与墙面保持齐平状态，需要开启时只需按压门体对应位置，锁扣即可自动弹出门体10mm的间隙，方便操作人员抠拉开启，关闭时直接推压门体至与墙面齐平即可自动锁止，无需额外操作锁具。从结构强度来看，门体面板采用1.2mm厚度的冷轧钢板整体折弯成型，背面设置了横向加强筋结构，成年人单脚站立在门体表面也不会出现明显变形，可承受不小于100kg的垂直载荷，避免日常使用过程中因磕碰、挤压导致门体凹陷损坏。针对不同的使用场景，该结构的安装边界也做了通用化设计，

　　外框的侧边预留了穿线孔位，若需要加装门禁、感应开关等附加组件，线路可直接通过穿线孔引入管井内部，无需在外框上额外开孔破坏结构。门体内侧还预留了标识粘贴区域，可标注内部管线类型、检修注意事项等信息，方便后续运维人员快速识别检修区域。不同于普通的塑料检修口，该金属检查门的防火性能达到B1级要求，可满足公共建筑的消防验收规范，即使管井内部出现火情，也能够在一定时间内阻挡火势蔓延，为人员疏散争取时间。在三维建模过程中，所有配合面均按照实际装配公差做了间隙预留，合页、锁扣等活动部件均设置了正确的运动约束，可直接用于干涉检查与安装模拟，验证不同墙体厚度下的安装适配性，也可直接导出工程图用于生产加工。
