车间工位物料转运支撑装配小车结构

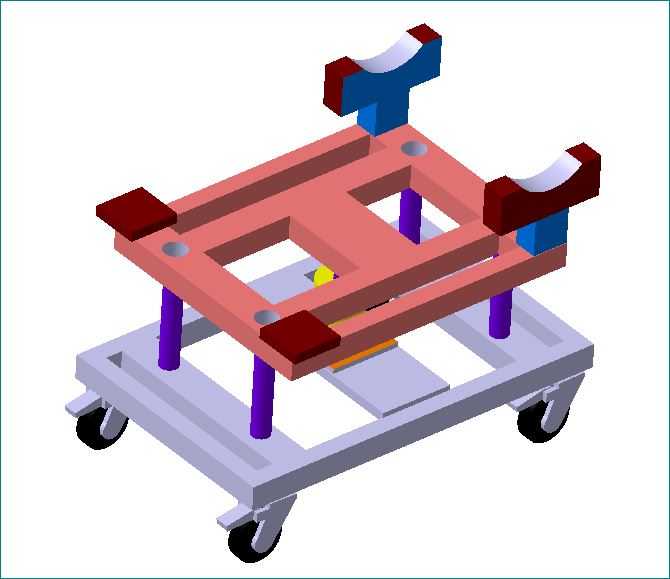

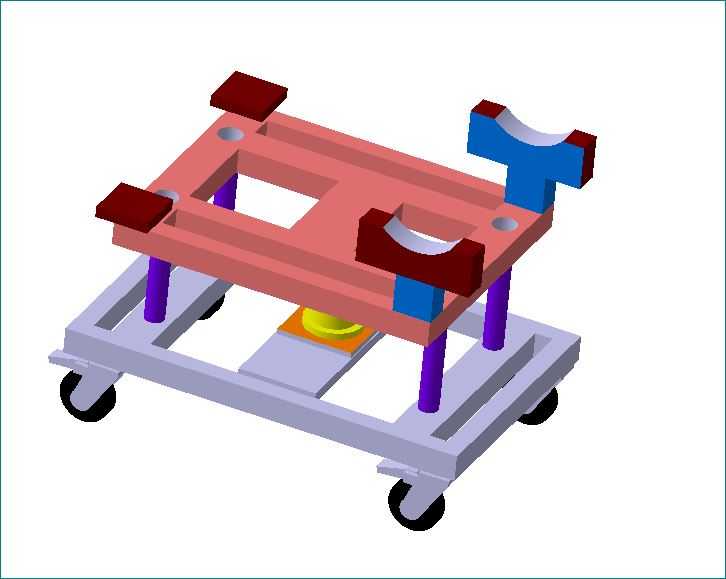

　　这款移动支撑台架主要面向生产车间内的工序间物料转运、装配工位工件承托场景设计，区别于普通平板手推车，其结构针对特定轴类、盘类工件的摆放做了定制化支撑设计，避免转运过程中工件滚动、磕碰，同时适配装配作业时的工件高度需求，减少作业人员反复弯腰取放工件的动作损耗。从结构分层来看，底部为脚轮安装的承载底架，采用矩形钢管拼焊成型，框架内部预留了放置小型工具盒、备用紧固件的空间，中部的黄色缓冲垫区域可临时放置小型零件，避免零件直接与金属框架碰撞产生划伤。四根紫色的支撑立柱连接底架与上层承载平台，立柱与上下框架的连接采用螺栓紧固结构，可根据实际作业的高度需求更换不同长度的立柱，或者在立柱上开设多组调节孔实现台面高度的无级调整，

　　适配不同身高作业人员的操作高度，也能匹配不同生产线旁的工位高度差。上层承载平台做了两处定制化的支撑结构，蓝色带圆弧缺口的支撑块专门用于承托带圆柱面的工件，圆弧的半径根据常见待转运工件的外径范围设计，缺口两侧的红色挡块可限制工件的轴向窜动，避免转运过程中工件从支撑位滑落；平台四角的红色方形垫块为平面支撑位，可放置方形法兰、板类零件，垫块采用聚氨酯材质包覆，既能增大与工件的摩擦力防止滑动，也能避免金属硬接触刮伤工件表面。平台上开设的两个圆形通孔为定位销安装位，可根据待放置工件的定位孔尺寸选配定位销，实现工件在台面上的精准定位，方便装配作业时直接在小车上完成部分工序的装配操作，无需二次吊装转运。底部配置的四个脚轮中，

　　两个为定向轮两个为万向带刹轮，万向轮设置在推行侧，方便在车间狭窄通道内转向调整位置，踩下刹车后可将小车固定在工位旁作为临时装配台使用，脚轮的轮面采用聚氨酯材质，推行时噪音小，不会划伤车间环氧地坪，单轮承载能力满足台架额定负载下的使用需求，避免长期重载使用出现轮面变形、转动卡滞的问题。设计过程中重点考量了台架的整体重心位置，上层承载平台的支撑位均落在底架的投影范围内，即使放置较重工件时也不会出现侧翻风险，底架的框架宽度略大于上层平台，进一步提升了停靠和推行时的稳定性。框架的所有焊接位置均做了打磨去毛刺处理，避免作业人员操作时被锐边划伤，整体表面采用喷塑处理，耐车间内的切削液、润滑油腐蚀，日常清理只需用抹布擦拭即可，维护成本较低。

　　这类定制化的装配转运小车，相比通用手推车更贴合特定工序的作业需求，能有效减少工件转运过程中的磕碰损伤，提升工位旁的作业效率，减少工件的二次吊装搬运频次，在机加工车间、装配生产线旁的工序转运场景中实用性较强，其模块化的连接结构也方便后续根据生产需求调整支撑块形状、台面尺寸，快速适配新的工件转运需求，无需整体重新制作台架，降低了工位器具的迭代成本。
