方管型材快速压紧焊接工装夹具

　　在金属结构件焊接加工场景中，方管类框架构件的组对定位一直是影响焊接效率与成品精度的核心环节，这类构件常见于设备机架、物流货架、小型钢结构支架的生产过程，传统组对多采用人工扶持配合点焊临时固定的方式，不仅需要多名操作人员配合，还容易在焊接热变形过程中出现构件错位、尺寸偏移、拼接角度偏差等问题，后续校正需要耗费大量打磨、敲击的工时，严重制约小批量结构件的加工交付效率。这款手动压紧式焊接夹具，正是针对方管类型材的T型、十字型拼接组对需求设计的专用工装，整体采用全钢结构焊接后加工成型，核心受力部件均做了加厚处理，能够承受焊接过程中的飞溅粘附、反复装夹的磨损以及焊接应力带来的形变影响，长期使用也能保持定位精度稳定。

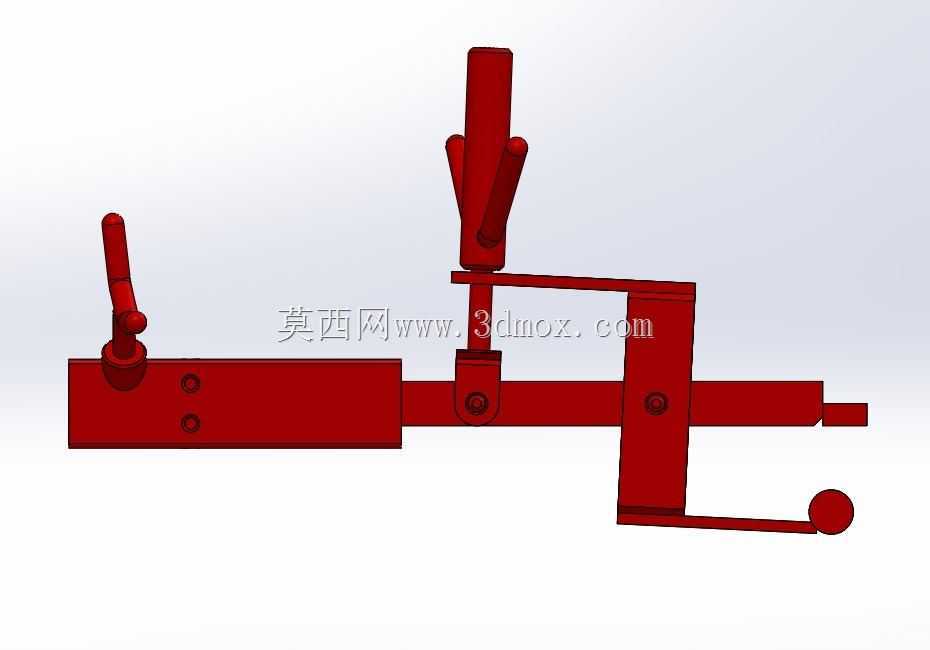

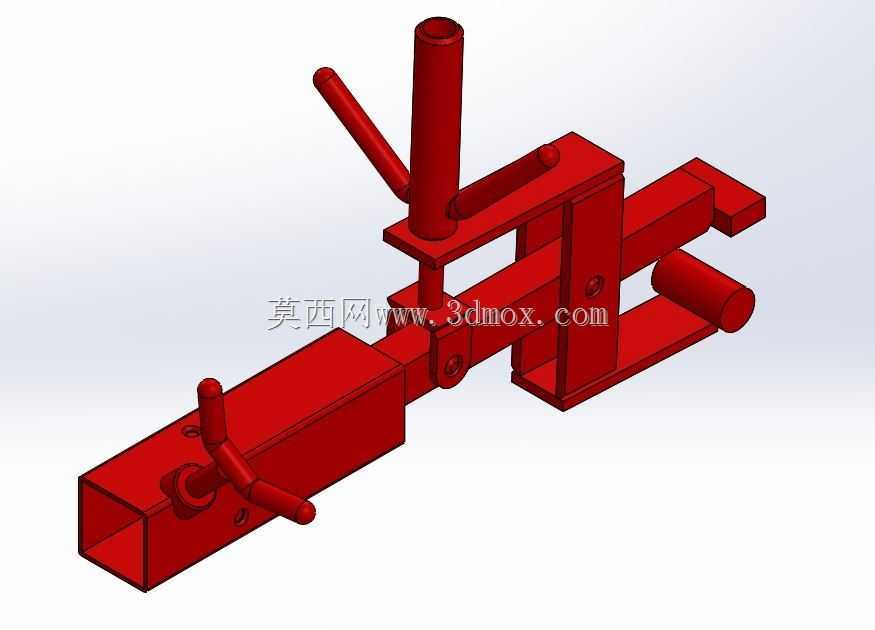

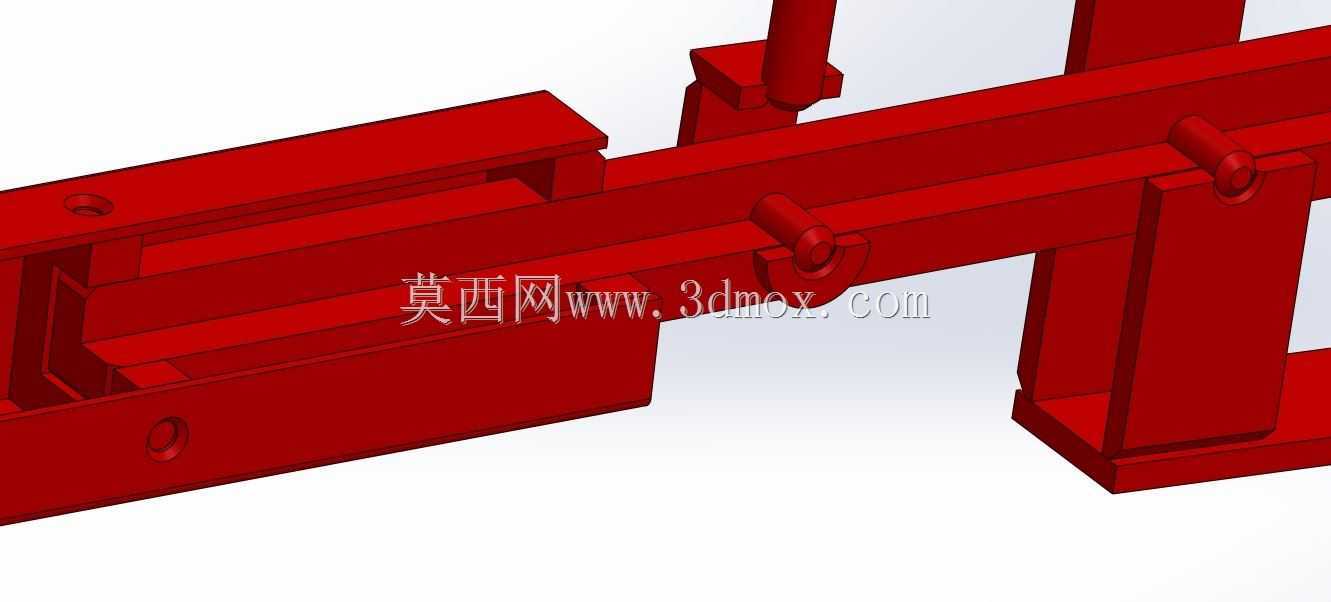

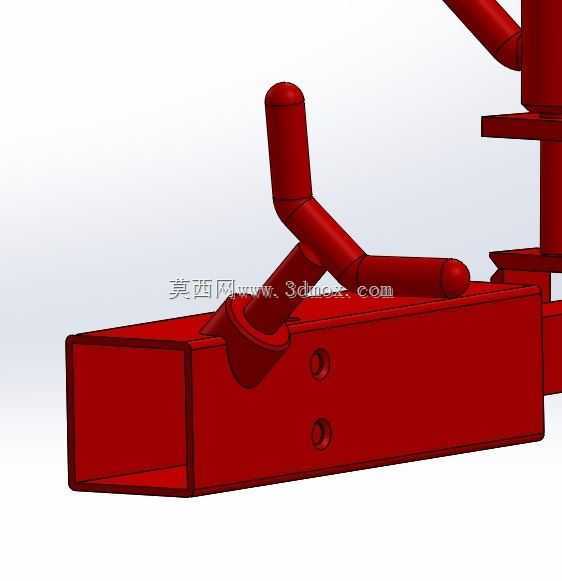

　　夹具的主体基座采用标准规格方管作为承载主体，两端分别设置了可调节的定位挡块与螺旋压紧机构，其中一端的立式压紧单元采用杠杆式手动压臂设计，操作时只需扳动竖直操作杆即可实现快速压合与松开，压头位置做了圆弧过渡处理，避免压紧过程中在型材表面留下压痕，同时压头的高度可以根据待焊型材的截面尺寸进行小范围调节，适配不同壁厚的方管装夹需求；另一端的侧方压紧机构采用T型手柄螺旋进给结构，能够从水平方向对拼接的另一根型材施加持续的顶紧力，确保两个待焊型材的拼接面完全贴合，消除组对间隙，避免焊接过程中出现焊穿、虚焊等缺陷。从安装边界来看，这款夹具的基座底部预留了标准的安装孔位，可以直接通过螺栓固定在焊接工作平台上，

　　也可以配合C型夹临时固定在不同的作业台面上，整体外形尺寸适配常规1-2米长度的方管构件组对，对于更长的型材也可以通过多套夹具配合使用，沿型材长度方向分布定位点，避免长型材组对时出现的挠度变形。设计过程中充分考虑了焊接作业的实际工况，所有操作手柄的位置都避开了焊接飞溅的直溅区域，操作人员握持操作时不会被高温飞溅烫伤，同时夹具的所有活动连接部位都预留了足够的间隙，即使焊接过程中有少量飞溅粘附在活动部件表面，也不会出现卡滞无法操作的情况，日常维护只需要定期在铰接点涂抹少量润滑脂即可，不需要复杂的保养流程。不同于气动、液压类压紧工装需要配套动力源，这款纯手动操作的夹具不需要外接气源、电源，能够在没有动力配套的野外焊接作业、

　　临时加工点位灵活使用，对于小型加工门店、钢结构维修班组来说，不需要额外投入动力配套成本即可快速提升组对效率，单名操作人员就可以完成型材的定位、装夹、点焊、满焊全流程操作，不需要额外的辅助人员扶持构件。在实际使用过程中，操作人员可以先将一根主型材放置在夹具基座的定位槽内，扳动立式压臂将主型材压紧固定，再将需要拼接的另一根型材对齐拼接位置，转动侧方T型手柄将拼接型材顶紧到主型材表面，确认拼接位置与角度符合图纸要求后，就可以直接进行点焊固定，点焊完成后可以快速松开夹具，将构件移到其他工位完成满焊作业，整个装夹过程耗时不超过十秒，相比传统人工扶持组对的方式，效率能够提升三倍以上，同时组对的尺寸精度能够控制在0.5mm以内，大幅减少后续校正的工时消耗。夹具的整体结构没有复杂的传动部件，所有零部件都是常见的方管、圆钢、螺栓等标准材料加工而成，即使长期使用出现部件磨损，也可以快速就地加工更换，不需要采购专用的替换配件，非常适合加工场景灵活、维护条件有限的生产单位使用。针对不同角度的拼接需求，这款夹具的定位挡块还可以更换为角度垫块，实现45度、90度等常用拼接角度的快速定位，不需要额外制作专用工装，进一步拓展了工装的适用范围，在小型框架结构、设备支架、防护栏架等产品的焊接生产中，都能够发挥稳定的定位压紧作用。
