带操作工位的抛丸过滤收集装置

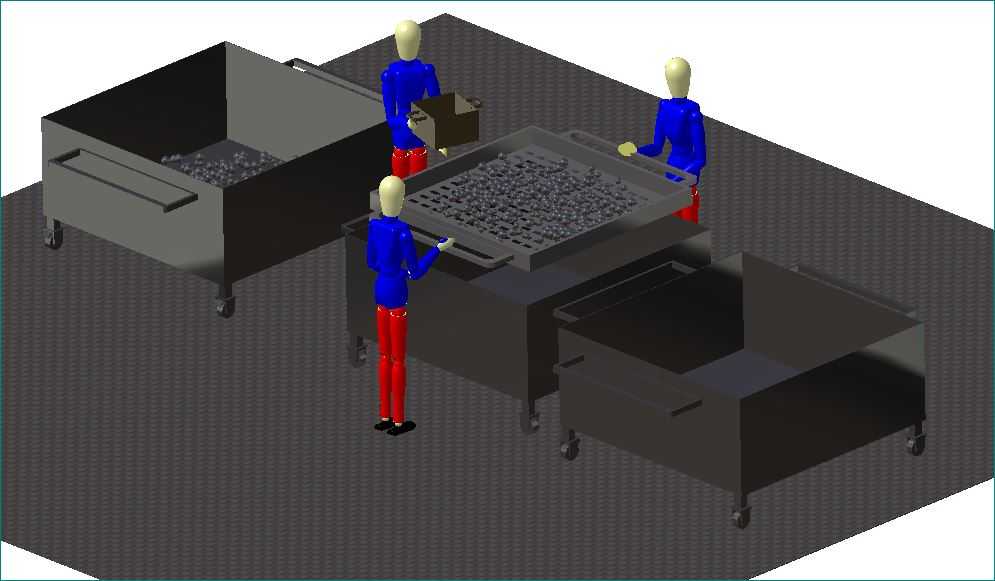

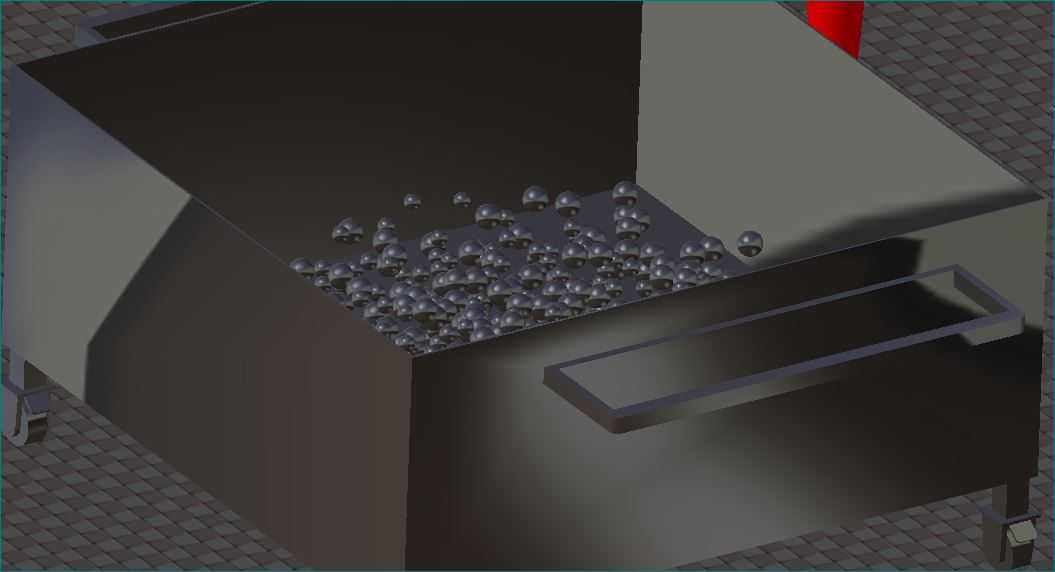

　　在表面处理车间的抛丸工序段，这类过滤装置是衔接抛丸作业与磨料循环的核心配套单元，不同于常规管路过滤器，它直接嵌入操作工位旁，作业人员可在完成工件抛丸处理后，直接将携带磨料的工件置于装置上方的过滤格栅区，完成磨料与工件表面残屑的初步分离。从结构设计逻辑来看，整体采用箱式承托结构，主体腔体采用倾斜导料设计，避免磨料在腔体内堆积卡滞，上部敞口过滤区铺设带均匀孔隙的格栅板，孔隙尺寸适配常用钢丸、钢砂的粒径范围，既能让合格磨料顺利落入下方储料腔，又能拦截较大的氧化皮碎屑、工件飞边残块，防止大尺寸杂物进入磨料循环系统造成抛头叶轮磨损。装置侧面设置抽拉式储料抽屉，抽屉与腔体衔接处采用贴合式密封结构，避免磨料从缝隙泄漏，抽屉前端设置内嵌式拉手，

　　作业人员无需额外工具即可抽出抽屉完成磨料转运或杂物清理，操作动线贴合人工操作的施力角度，减少弯腰操作的疲劳感。考虑到车间作业的移动需求，装置底部配置带刹车的万向脚轮，可根据工位布局调整摆放位置，刹车结构锁定后可避免作业过程中装置移位，适配多品种小批量生产的柔性工位布局需求。从安装边界来看，装置整体高度适配站立操作的人体工程学尺寸，上部操作面高度与常规工位操作台高度齐平，作业人员无需抬高手臂即可完成工件置放、余料清扫动作，装置的长宽尺寸预留了单人操作的足够空间，不会占用过多车间通道面积，同时腔体容积可满足单班次连续作业的磨料暂存需求，无需频繁清理储料腔。在功能实现上，该装置兼顾了磨料回收、杂物过滤、工位承接三个核心作用，

　　抛丸作业过程中散落的磨料可通过格栅直接回收，避免磨料散落在车间地面造成滑倒隐患，同时拦截的杂物可定期从格栅处清理，维持过滤通道的通畅。设计过程中针对磨料的磨损特性，与磨料直接接触的腔体内壁、格栅板均采用耐磨板材制作，延长装置的使用寿命，腔体的转角处均做圆弧过渡处理，避免磨料在转角处堆积搭桥，保证磨料依靠自重顺利滑落至储料抽屉。不同于集成在抛丸设备内部的过滤系统，这种独立式的过滤装置可灵活配套不同规格的手动抛丸设备、补喷工位，无需对原有设备进行改造即可投入使用，对于老旧车间的工位升级、零散补喷工位的配套尤为适用，作业人员在完成工件局部抛丸修补后，可直接在装置上方清扫工件表面附着的磨料，磨料直接落入装置内回收，大幅减少磨料的浪费，

　　同时保持工位周边的整洁。装置的上部敞口区域做了加宽翻边设计，翻边向外延伸一定宽度，可承接清扫过程中散落的磨料，避免磨料从装置边缘掉落至地面，翻边的圆角处理也避免了作业过程中磕碰划伤的风险。在实际使用场景中，这类装置还可配套小型集尘接口，在腔体侧部预留除尘对接法兰，可连接车间集中除尘系统，抽吸过滤过程中产生的粉尘，避免磨料倾倒、清扫过程中粉尘扩散，改善作业区域的环境。整体结构没有复杂的传动部件，日常维护仅需定期清理格栅拦截的杂物、检查抽屉密封件的磨损情况即可，维护难度低，适合车间一线作业人员自行完成日常保养，无需专业维修人员介入。
