带滤网支架密封上盖的方形过滤容器

　　这款组合式过滤容器的结构设计，最初是针对小型水处理环节的前置截留需求做的方案，实际落地后也可适配餐厨残渣过滤、小型工业循环水杂粒截留、实验室废液粗滤等多个场景，核心是把储物容腔和过滤功能做了一体化整合，不用额外在管路里加装独立过滤段，直接把容器接入对应工位就能完成容装+过滤的双重作用。

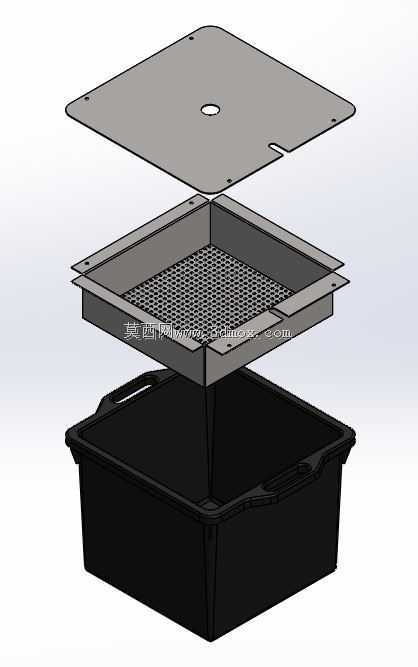

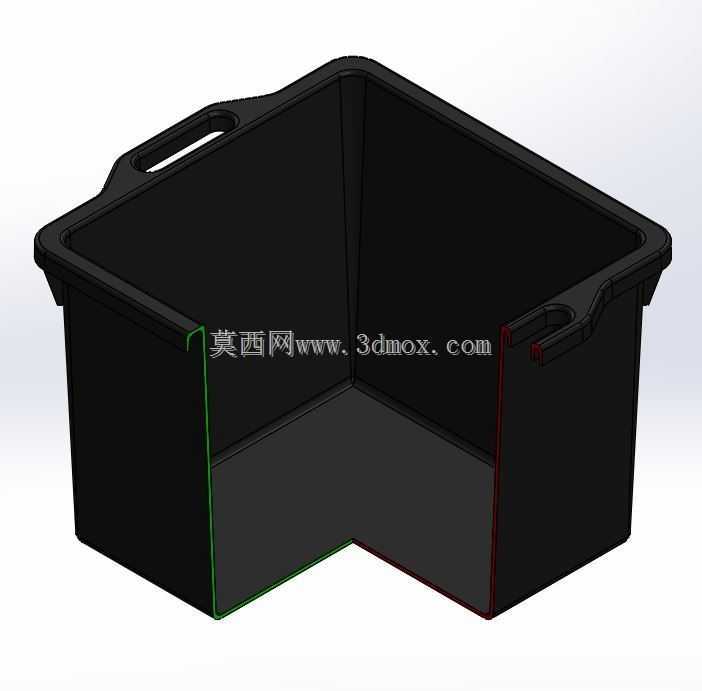

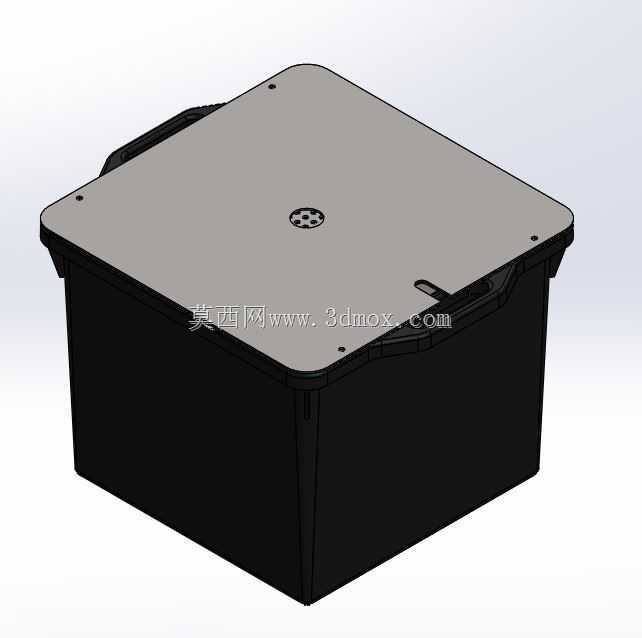

　　从结构拆分来看，整套组件分为三个核心部分，最下方是带双侧提手的方形承托箱体，这部分是整个结构的容装基础，箱体侧壁做了轻微的拔模斜度，既方便注塑或者钣金加工时的脱模/取件，也能在多个空箱堆叠时减少卡滞，提升仓储转运的空间利用率；箱体上口边缘做了外翻的承托边，宽度刚好匹配中间滤网支架的搭接尺寸，不用额外做紧固件就能把滤网支架稳稳卡在箱体上口，避免滤网受液体冲击时移位下陷。中间的滤网支架是过滤功能的核心载体，支架边框做了下沉式的滤网安装槽，冲孔网板或者编织滤网可以直接嵌在槽内，边缘打密封胶或者压密封条就能避免未过滤的液体从网板边缘旁通漏下；支架的四个角做了定位凸台，和上盖的定位凹槽对应，扣合时能自动对齐位置，不会出现盖体偏移的问题。最上方的平盖上盖，中心开了单孔作为进液入口，盖体边缘做了一圈下压凸筋，扣合后刚好压在滤网支架的边框密封面上，能减少液体飞溅，同时盖体上开的小缺口是为了方便穿接溢流管或者液位检测线缆，不用在盖体上额外做二次开孔加工。

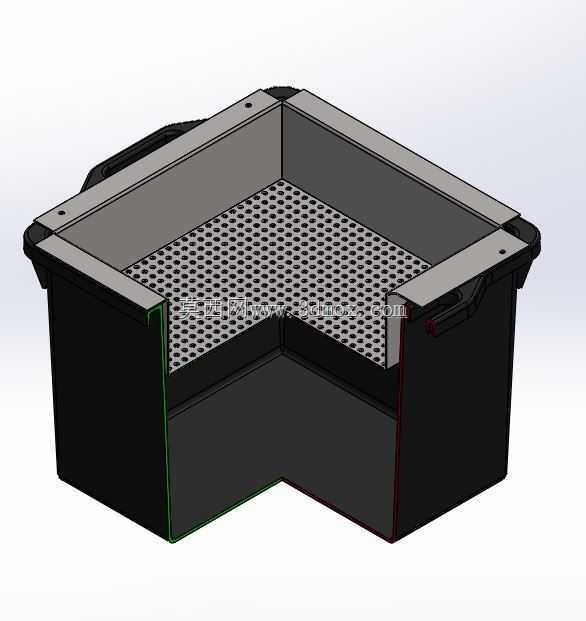

　　设计过程中最先敲定的是箱体的有效容积，按照常规小型工位单次过滤15L以内的液体/物料来算，箱体内腔的净尺寸控制在380mm见方、深度220mm，加上上口外翻边的尺寸，整体外轮廓控制在410mm见方，这个尺寸刚好能放在常规的操作工作台面上，不会占用过多操作空间；双侧提手的内空尺寸留了60mm，不管是戴劳保手套徒手搬运，还是用小型吊具勾住提手转移都能操作。滤网支架的网面有效过滤面积占到了箱体上口面积的85%以上，相比同尺寸的圆形滤网，方形网面的有效通流面积更大，相同流量下的滤速更低，能减少杂质在网面的堆积速度，延长单次清理的间隔周期；网板的支撑筋做了纵横交错的布置，筋高15mm，即使网面堆满截留的杂质，总承重到8kg也不会出现网面下凹变形的问题。

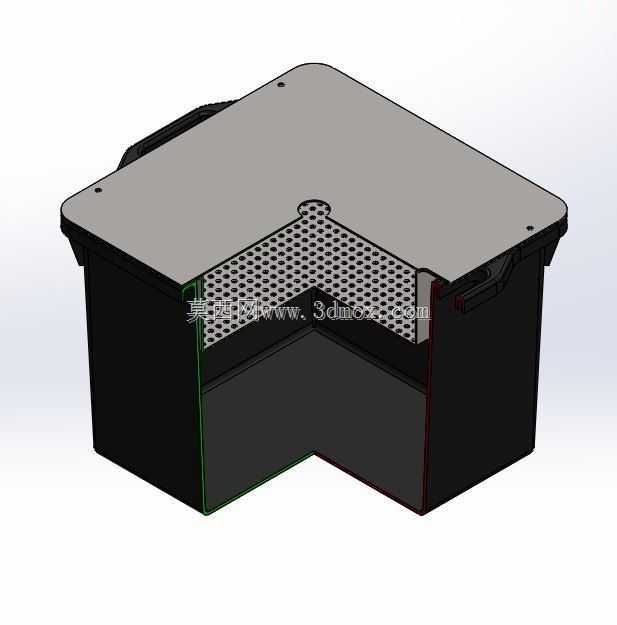

　　安装边界上，这套组件不需要做复杂的固定，直接放置在水平支撑面上就能使用，如果需要固定在工位上，箱体底部预留了四个M6的螺丝安装孔位，可以直接穿螺丝固定在支架或者台面上；上盖的中心进液孔直径是32mm，能适配常规的PVC软管、PP快接接头，不用做变径处理就能对接常用的输液管路。实际使用时，待过滤的液体从中心进液孔进入，直接落到下方的滤网上，透过滤网的液体汇入下方箱体储存，截留的固体杂质留在网面上，需要清理的时候直接掀开上盖，把滤网支架提起来就能倒出杂质，不用把整个箱体的液体倒出，清理操作的效率比传统的一体式过滤桶高很多。另外箱体的侧壁做了2mm的壁厚加强，即使装满液体，侧壁的变形量也能控制在0.5mm以内，不会因为长期盛液出现鼓胀导致滤网支架搭接不稳的问题；盖体的厚度做了3mm，边缘和箱体上口的搭接宽度有20mm，即使有液体溅到盖面，也会顺着盖面边缘流到滤网支架上，不会流到箱体外侧污染操作环境。

　　针对不同的过滤精度需求，这套结构的滤网支架可以快速更换不同孔径的网板，从0.5mm孔径的粗滤到50μm的精滤网都能适配安装，不用更换整个箱体和上盖，只需要替换网板就能满足不同工位的过滤要求，通用性比一体式过滤容器强很多。另外在做结构校核的时候，特意把三个组件的配合间隙做了0.8mm的预留，即使加工过程中出现一定的尺寸公差，也能保证三个部件顺利扣合，不会出现卡滞或者间隙过大漏液的问题；所有的棱角位置都做了R3的圆角处理，既避免加工和使用过程中锐边划手，也能减少应力集中，提升部件的抗冲击性能，即使搬运过程中出现轻微磕碰，也不会出现边角开裂的问题。
