DN160规格KG双承插管道连接构件

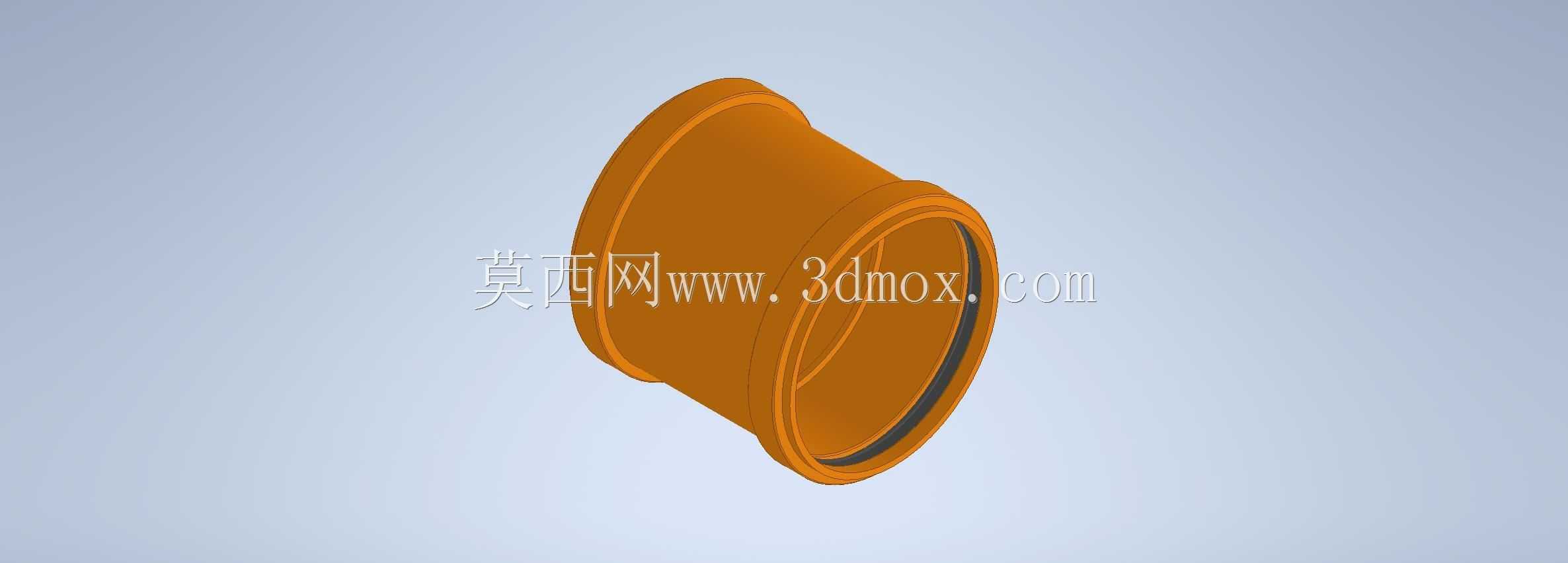

　　在市政给排水管网、工业流体输送管线、农田灌溉管路系统的现场布管作业中，经常会遇到同管径管线的转向对接、短距离管线拼接的工况，这类工况下如果采用传统焊接或者法兰连接，不仅现场施工周期长，还需要配备焊接设备、密封垫片等额外耗材，后期管线维护拆改时也会耗费大量人工成本。这款DN160规格的KG双插连接构件，就是针对这类同口径管线快速对接需求设计的专用管路配件，能够在不借助复杂工装的前提下，完成两段同规格管道的密封对接，适配带密封圈的承插式管道安装工艺。从结构设计来看，构件整体采用筒状承插结构，两端分别设置与DN160管道外径匹配的承口，承口内侧预留了密封胶圈的安装槽位，安装时只需将管道端部倒角后套入配套的橡胶密封圈，

　　直接插入构件承口至预设的定位台阶即可完成密封连接，不需要额外涂抹粘接剂或者进行焊接作业，大幅降低了现场施工的技术门槛，普通管线施工人员经过简单交底就能完成安装操作。构件中部的过渡段采用平滑的曲面过渡设计，没有突兀的管径突变，能够有效降低流体经过连接部位时的局部阻力损失，减少管线运行过程中的紊流、振动以及噪音问题，不管是输送清水、轻度腐蚀性工业废水还是低压通风排气介质，都能保持稳定的流通效率。在安装边界的设计上，构件的整体轴向长度经过优化，既保证了两端承口有足够的插接深度来抵御管线运行过程中的轴向拉力，避免管线受地基沉降、温度变形影响出现接口脱开的问题，又不会因为构件长度过长造成管线布置时的空间浪费，在狭小的管井、

　　管沟内施工时也能灵活布置。承口端部做了圆弧导角处理，一方面能够在管道插入时起到导向作用，避免管道端部的尖锐棱角刮伤密封胶圈造成渗漏隐患，另一方面也能去除加工过程中产生的飞边毛刺，提升安装过程的操作安全性，避免施工人员被尖锐边角划伤。从材质适配的角度，这类承插式连接构件可以匹配UPVC、HDPE等多种常见的塑料给排水管材，也能适配同外径的玻璃钢复合管材，只要管道外径公差控制在承口的允许配合范围内，就能保证可靠的密封性能，在常温低压的管线工况下，接口的密封寿命可以和管线整体使用寿命保持一致，不需要定期对接口进行密封维护。在实际工程应用中，这类双插构件经常和同规格的弯头、三通等管路配件搭配使用，

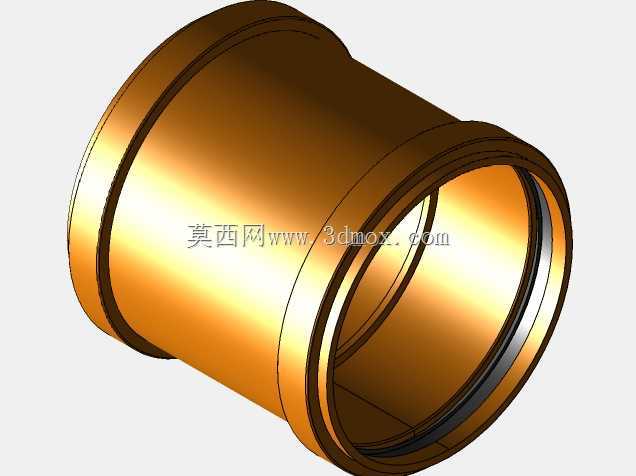

　　当管线布管过程中出现管材切割后的短段需要拼接，或者管线局部修复时需要替换小段管材，就可以采用两个这类双插构件配合短管段完成修复作业，不需要整段更换长距离管线，大幅降低了管线运维的成本。建模过程中，重点还原了承口内部的密封槽结构、端部的导角细节以及中部过渡段的曲面弧度，所有配合尺寸都按照行业通用的承插式管材配合公差进行设计，能够直接用于管线布置的装配仿真、施工模拟以及构件的加工开模参考，结构设计上避免了应力集中的直角转角，构件整体的壁厚均匀，不管是采用注塑工艺加工塑料件，还是采用铸造工艺加工金属材质的同规格构件，都能保证成型过程中的壁厚均匀性，减少成型过程中的缩孔、变形等缺陷。在管线系统的受力分析中，这类承插式接口可以允许一定角度的轴向偏转，能够适配地基轻微不均匀沉降的工况，不会像刚性焊接接口那样在沉降应力作用下出现焊缝开裂的问题，这也是这类柔性承插连接件在市政埋地管线中被广泛应用的核心原因。
