铃木GS750摩托车连杆上轴承结构

　　该轴承为摩托车发动机曲柄连杆机构配套的上轴承部件，主要适配铃木GS750系列车型的连杆装配场景，是发动机动力传递路径中承担径向载荷的核心回转支撑零件。在发动机实际运行过程中，连杆需要将活塞往复运动产生的推力传递给曲轴，转化为曲轴的旋转扭矩输出，这一过程中连杆大端与曲轴曲柄销之间会产生持续的高速相对滑动，同时承受燃烧爆发压力带来的交变冲击载荷，该轴承正是安装在连杆大端上轴瓦位置，替代传统一体式轴瓦实现滚动摩擦替代滑动摩擦，有效降低连杆与曲柄销之间的摩擦阻力，减少运转过程中的功率损耗，同时提升高转速工况下的载荷承载能力。

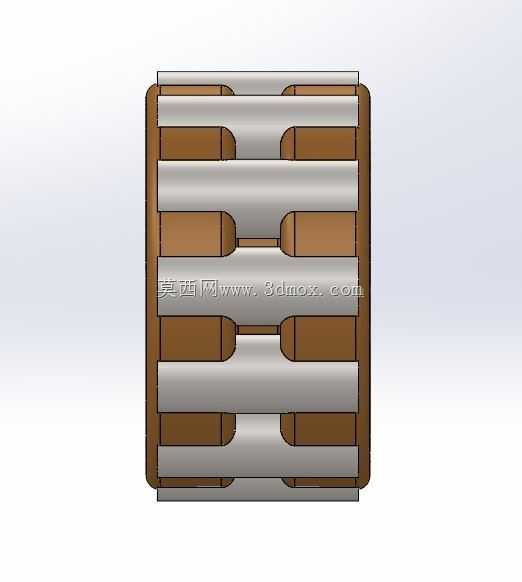

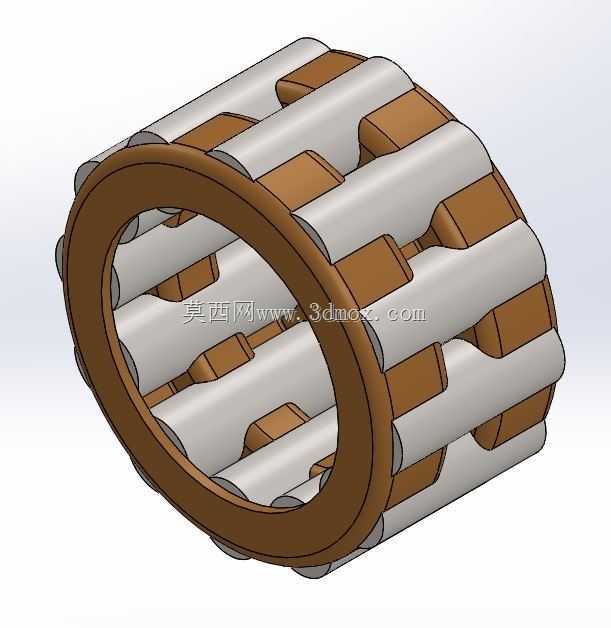

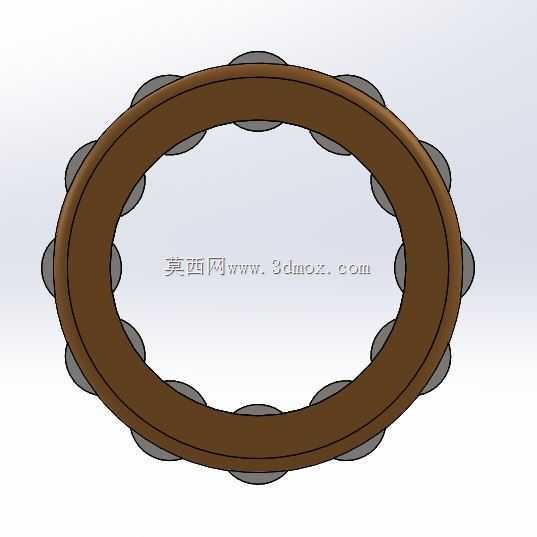

　　从结构设计来看，该轴承采用剖分式保持架搭配圆柱滚子的结构形式，保持架为铜合金材质的C型开口结构，这种开口设计能够适配连杆大端的剖分式装配工艺，在发动机装配时无需额外拆分曲轴即可完成轴承的安装与更换，大幅提升售后维修的装配便利性。保持架上的兜孔采用等间距排布设计，每个兜孔对应容纳一根圆柱滚子，兜孔的侧壁做了圆弧过渡处理，能够在滚子高速公转与自转过程中提供稳定的导向，避免滚子出现歪斜、卡滞的问题，同时兜孔的储油空间设计能够留存一定量的发动机润滑油，在滚子与滚道、滚子与保持架之间形成稳定的油膜，降低接触表面的磨损速率。圆柱滚子采用大长径比设计，相比同内径的滚珠轴承，圆柱滚子与滚道的接触形式为线接触，能够承受更大的径向载荷，适配大排量摩托车发动机高压缩比、高爆发压力的工况需求。

　　从安装边界来看，该轴承的内径与曲轴曲柄销的外径为过盈配合设计，装配时需要通过热装工艺将轴承内圈（该结构无独立内圈，滚子直接与曲柄销表面接触）加热后套入曲柄销，保证配合面的连接强度，避免高速运转时出现相对滑动造成的轴颈磨损。轴承的外径与连杆大端的安装孔为间隙配合，配合间隙控制在0.02mm-0.04mm之间，既能够保证轴承顺利压入连杆安装孔，又能够避免间隙过大造成的运转振动。保持架的轴向宽度略小于滚子的总长度，两端预留有0.5mm的轴向窜动间隙，能够适配连杆在运转过程中因热膨胀、受力变形产生的少量轴向位移，避免保持架与连杆端面、曲轴曲柄侧面出现摩擦干涉。

　　在实际应用场景中，这类剖分式圆柱滚子轴承多用于大排量高转速摩托车的连杆支撑位置，相比传统的滑动轴瓦结构，滚动轴承的摩擦系数更低，冷启动时的磨损量更小，能够适应摩托车频繁启停、转速波动范围大的使用特点。设计过程中需要重点校核保持架的强度，因为在发动机转速快速变化时，滚子会对保持架兜孔产生较大的冲击载荷，铜合金材质的保持架兼具良好的耐磨性与抗冲击韧性，能够承受这类交变冲击而不出现断裂。同时滚子的凸度设计也经过优化，滚子两端做了微量的修缘处理，避免滚子端部出现应力集中，防止长期运转后滚子端部出现点蚀、剥落的失效形式。轴承的润滑依靠发动机曲轴箱内的飞溅润滑油，运转过程中甩出的润滑油会进入保持架的兜孔间隙，持续为接触表面提供润滑与散热，带走摩擦产生的热量，保证轴承在80-120℃的正常工作温度范围内稳定运行。
