铃木GS750摩托车发动机活塞组件结构设计

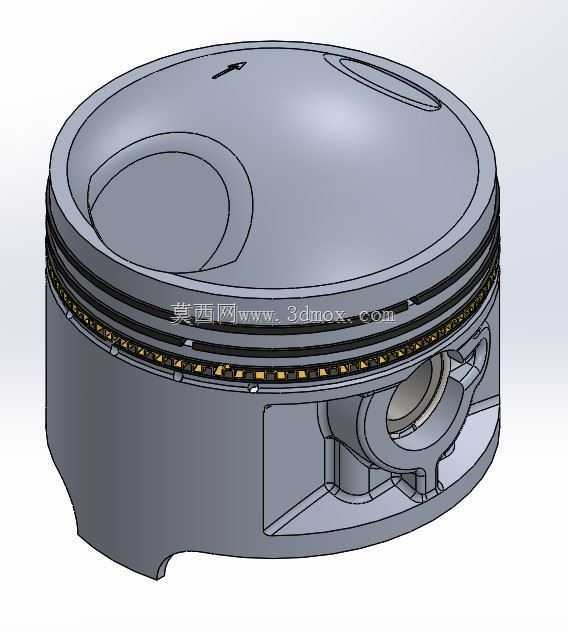

　　这款活塞组件适配大排量双轮动力设备的内燃动力单元，属于动力系统核心往复运动部件，直接参与燃烧做功的全流程，其结构合理性直接决定动力输出效率、运行可靠性与整机使用寿命。从实际装机场景来看，该组件需要在高温、高压、高往复频次的恶劣工况下持续工作，燃烧室侧瞬时最高温度可突破两千摄氏度，峰值爆发压力可达数兆帕，每分钟往复运动频次超数千次，同时还要承受侧推力、热交变应力与往复惯性力的复合作用，因此在结构设计上做了多维度的针对性优化。

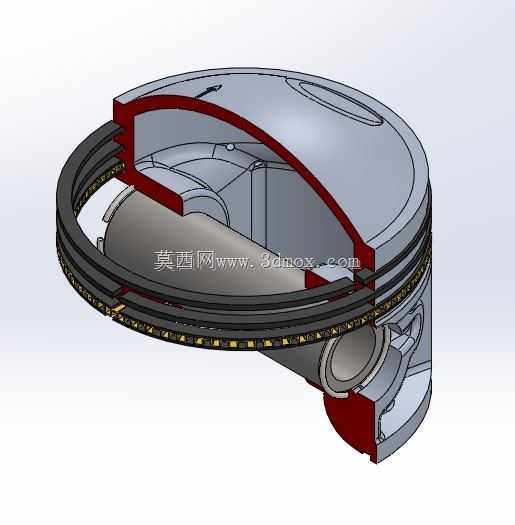

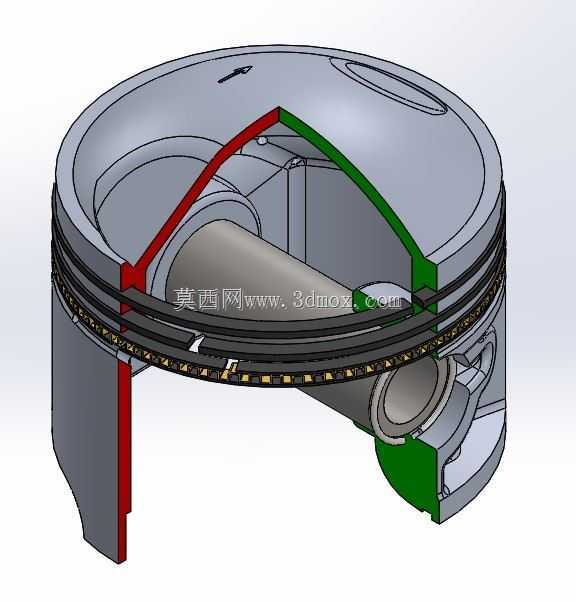

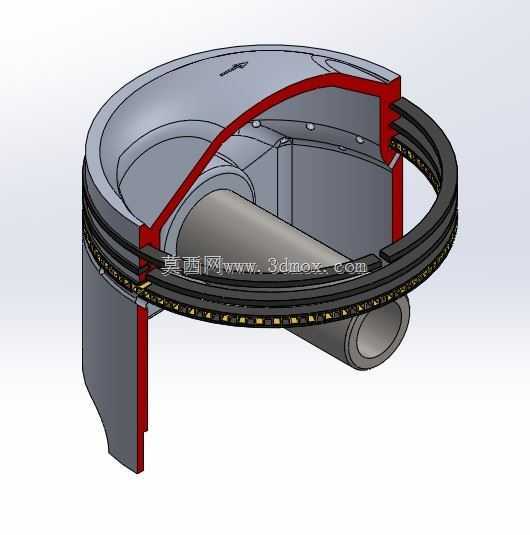

　　从结构细节来看，活塞头部采用了三道环槽的经典布局，最靠近燃烧室的两道为气环安装位，最下方为油环安装位，气环主要承担燃烧室密封作用，阻止高温高压燃气窜入曲轴箱，同时将活塞头部吸收的大部分热量传导至缸壁完成散热；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺覆均匀的油膜，降低活塞裙部与缸壁之间的摩擦损耗。环槽的加工精度直接影响活塞环的工作状态，设计时预留了合理的侧隙与背隙，既避免热膨胀后环卡滞在槽内，也防止间隙过大导致泵油效应加剧、密封性能下降。

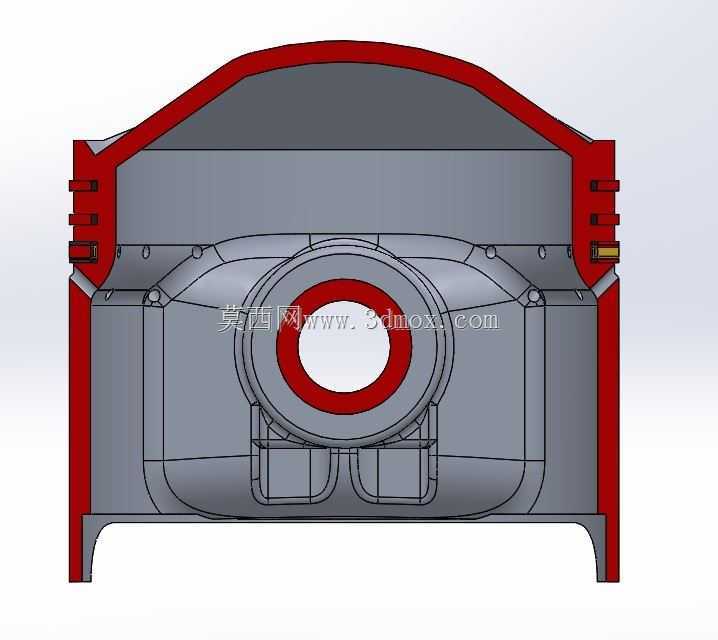

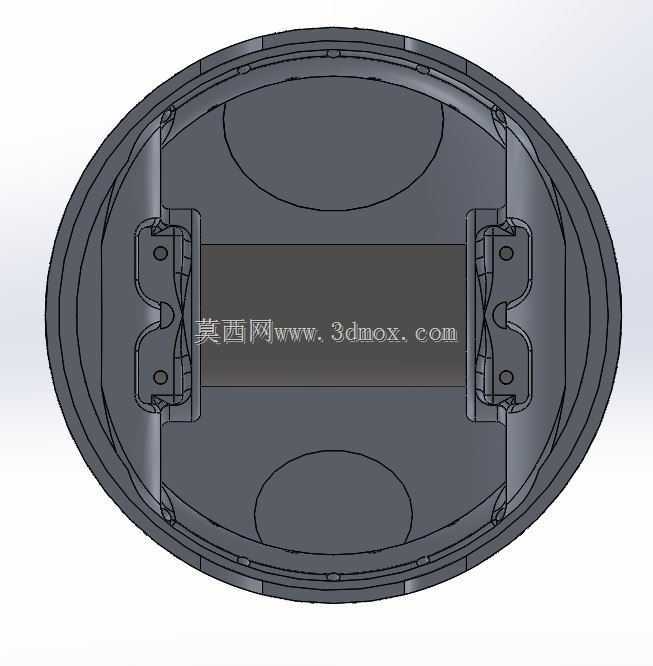

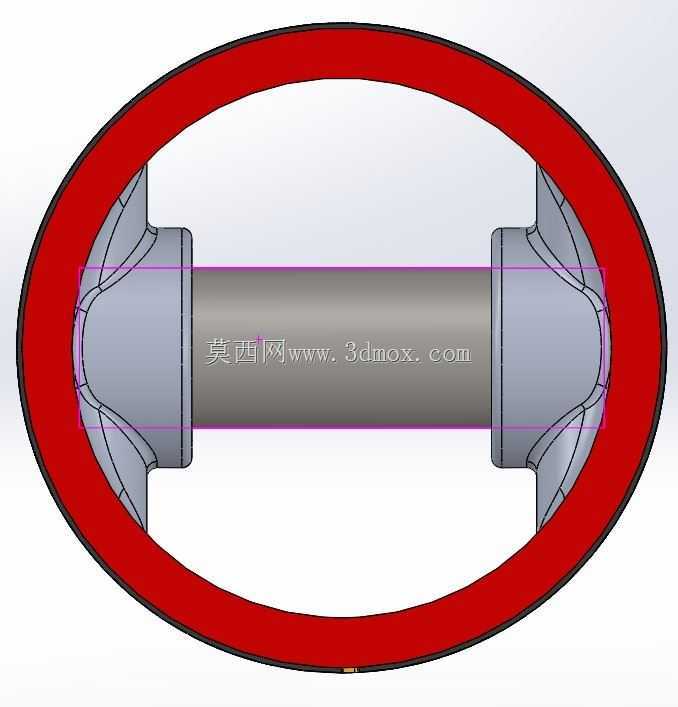

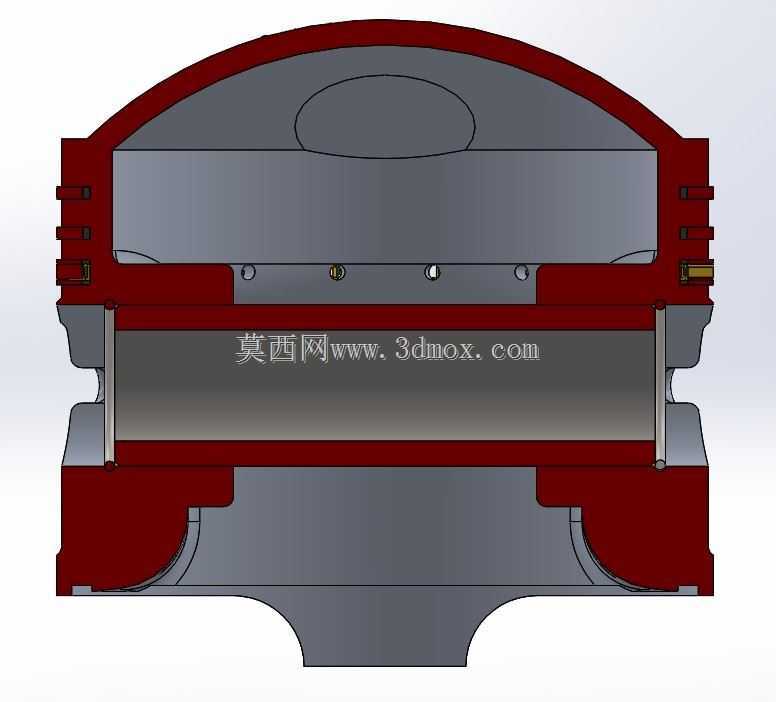

　　活塞销座与活塞销采用全浮式配合设计，销座部位做了加厚加强处理，分散活塞销传递来的连杆作用力，避免应力集中导致销座开裂；活塞销为空心圆柱结构，在保证足够抗弯强度的前提下尽可能降低自身重量，减小往复运动产生的惯性力，销的两端通过卡簧限位，防止工作过程中销轴向窜动刮伤缸体内壁。活塞裙部设计为变椭圆桶形型面，冷态下裙部截面为长轴垂直于活塞销方向的椭圆形，工作受热后裙部因销座方向金属量更多、热膨胀量更大，会逐渐趋近正圆形，保证热态下裙部与缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的问题；桶形的纵向型面则能让活塞在上下止点换向时形成楔形油膜，减小换向冲击，降低摩擦噪音。

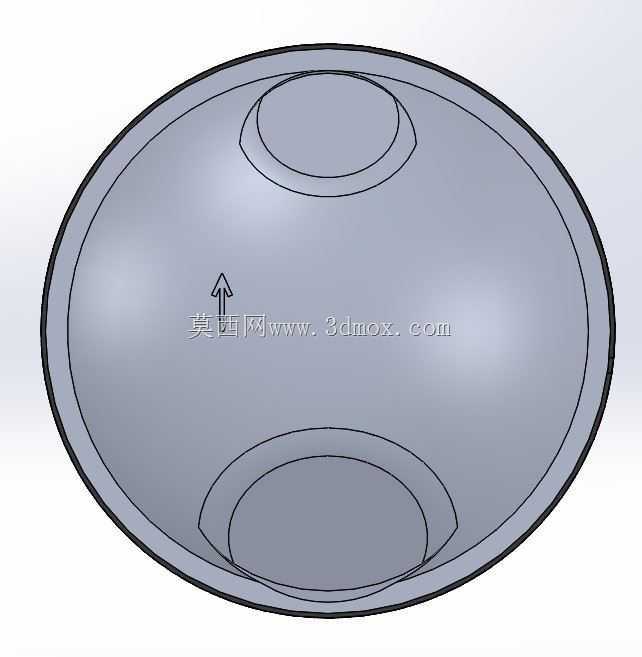

　　从安装边界来看，该活塞的外径与对应缸径完全匹配，压缩高度、销孔中心距、环槽位置均与原厂缸体、连杆、气缸垫的尺寸链完全适配，装机时无需额外修改其他配合部件，活塞顶部的燃烧室凹坑造型与缸盖燃烧室形状匹配，可形成设计要求的压缩比，保证混合气在燃烧室内形成合理的涡流，提升燃烧效率。顶部的定位标记可保证装机时活塞的安装方向正确，避免进排气门避让坑位置错位，导致活塞上行时与气门发生运动干涉。

　　在实际维修与改装场景中，该组件可直接替换同型号动力单元的磨损旧件，当旧活塞出现裙部磨损超差、环槽磨损导致间隙过大、销座松旷、顶部烧蚀等问题时，更换整套组件可快速恢复气缸的密封性能，解决动力下降、烧机油、缸压不足等常见故障。建模过程中完整还原了各部件的配合关系，包括活塞环的开口间隙、活塞销与销座及连杆小头的配合公差、各部位的倒角与卸荷槽结构，可直接用于结构教学、维修参考、改装方案验证等场景，帮助从业者理解内燃动力核心部件的设计逻辑与配合要求。
