铃木GS750摩托车后制动器卡钳安装支架

项目分类:制动器 发布时间:2021-12-19 ID:455804
  • 铃木GS750摩托车后制动器卡钳安装支架
  • 铃木GS750摩托车后制动器卡钳安装支架
  • 铃木GS750摩托车后制动器卡钳安装支架
  • 铃木GS750摩托车后制动器卡钳安装支架
  • 铃木GS750摩托车后制动器卡钳安装支架

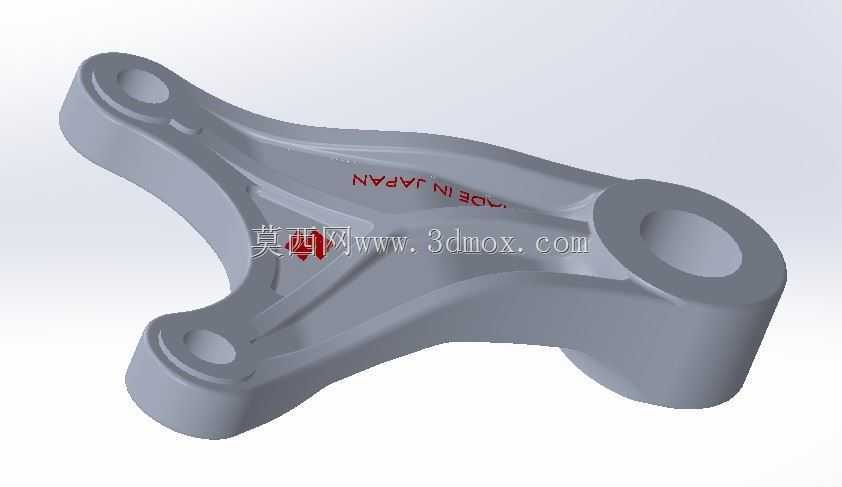

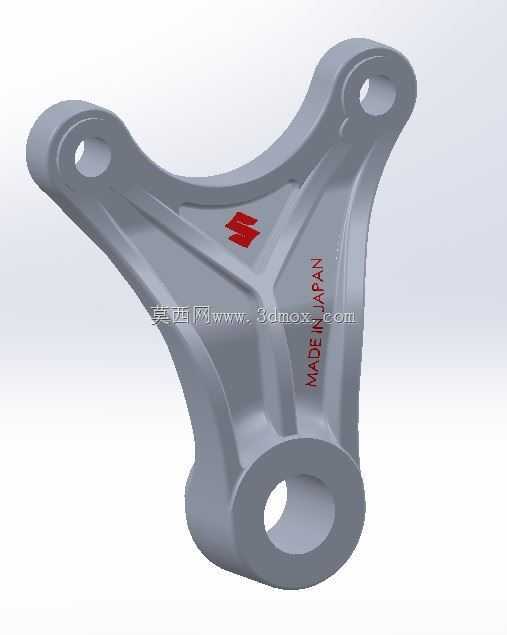

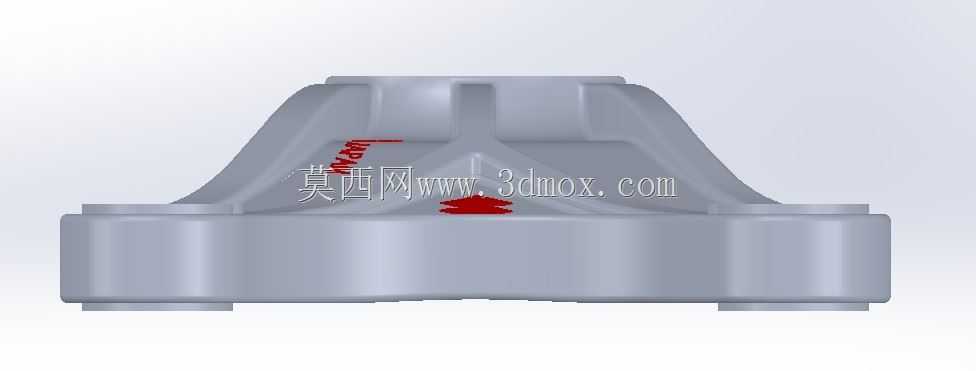

  这款支架是适配铃木GS750车型后制动系统的核心承载构件,主要作用是为后制动卡钳提供刚性安装基准,同时承担制动过程中卡钳传递的反作用力矩,保证制动卡钳与后制动盘的相对位置精度,避免制动过程中出现卡钳偏移、制动片偏磨的问题。在摩托车实际行驶场景中,后制动器承担着整车30%-40%的制动力分配,尤其是在弯道制动、湿滑路面制动工况下,卡钳安装支架的刚性直接决定了制动反馈的线性程度与制动稳定性,一旦支架出现刚性不足或者安装位形位公差超差,很容易出现制动抖动、制动拖滞甚至制动力矩不足的安全隐患。从结构设计来看,这款支架采用了三角分叉式的承载结构,三个安装端分别对应后摇臂安装位、卡钳固定位以及辅助定位销位,这种结构布局可以将制动时的径向力、

  切向力通过三个连接点分散传递到后摇臂本体上,避免应力集中在单一连接位置。设计过程中首先需要匹配后制动盘的安装偏距,确定卡钳安装面与制动盘摩擦面的平行度公差,通常这个公差需要控制在0.05mm以内,否则会导致制动片与制动盘的接触面积不足,制动效能下降。三个安装孔的位置度公差需要结合后摇臂的安装基准做尺寸链核算,既要保证卡钳安装后制动片的中心平面与制动盘中心平面重合,也要预留足够的制动片磨损补偿行程,避免制动片磨损到极限位置时卡钳活塞脱出。支架的主体壁厚根据受力仿真结果做了差异化设计,受力传递路径上的壁厚做了加厚处理,非承载区域做了挖槽减重,在保证整体刚性满足1.5倍最大制动力矩载荷要求的前提下,尽可能降低构件重量,

  减少后悬下的簧下质量,提升后轮的贴地性能。安装边界方面,三个安装孔的孔径分别匹配对应规格的连接螺栓,其中卡钳固定位的孔位做了沉台设计,保证螺栓安装后头部不会与卡钳本体发生运动干涉,靠近制动盘的一侧轮廓做了圆弧避让处理,预留了足够的制动盘跳动间隙,即使在制动盘受热膨胀出现轻微形变的情况下,也不会出现支架与制动盘的刮擦问题。支架表面的加强筋沿着应力传递方向布置,从下端的主安装孔延伸到两个上分支安装孔,筋条的高度根据不同位置的应力大小做渐变处理,既提升了整体的抗扭刚性,也避免了筋条与周边的后轮、挡泥板等构件发生位置干涉。在实际装配场景中,这款支架不需要额外做调整垫片,依靠安装孔的位置精度就可以实现卡钳的准确定位,降低了售后维修的装配难度,

  同时支架的材质选用具备足够强度的金属材料,经过表面处理后可以抵御日常行驶中的泥水、砂石侵蚀,保证长期使用后的尺寸稳定性。针对摩托车后轴跳动的工况,支架的安装位还设计了微小的浮动余量,配合卡钳的浮动结构,可以补偿后摇臂在颠簸路面行驶时的微小形变,始终保证制动片与制动盘的均匀接触,避免出现制动跑偏的问题。
