作为摩托车后悬挂系统的核心承载构件,这款适配铃木GS750车型的后摇臂,在整车行驶过程中承担着连接后轮与主车架、传递路面载荷、约束后轮运动轨迹的关键作用,其结构刚度、安装精度直接决定了车辆弯道行驶的稳定性与加减速过程的传动效率。日常通勤、山路压弯、高速巡航等不同骑行场景下,后摇臂需要同时承受后轮传来的垂向冲击、驱动扭矩带来的纵向反力、过弯时的侧向载荷,以及制动过程中产生的翻转力矩,多工况耦合的受力条件对构件的结构设计提出了极高要求。

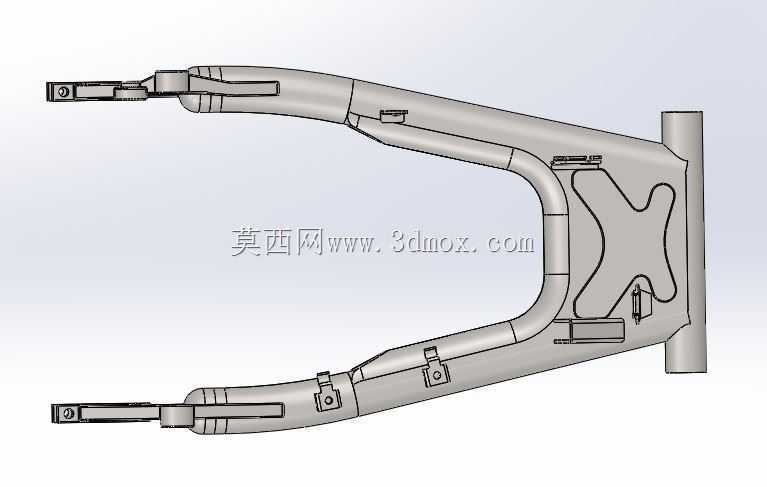

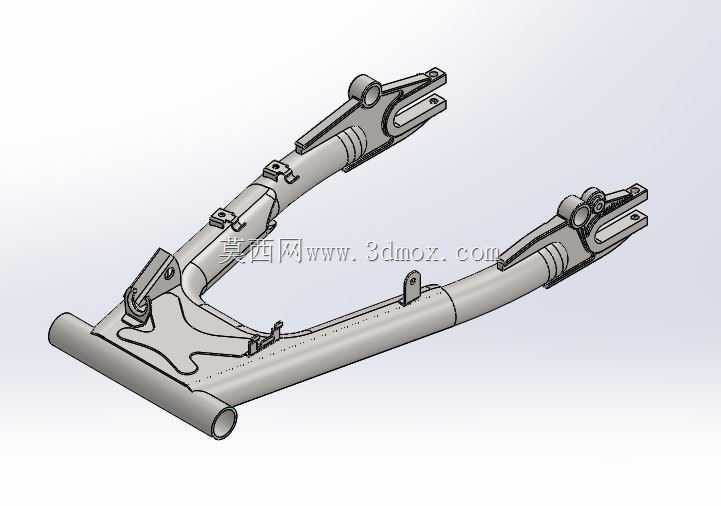

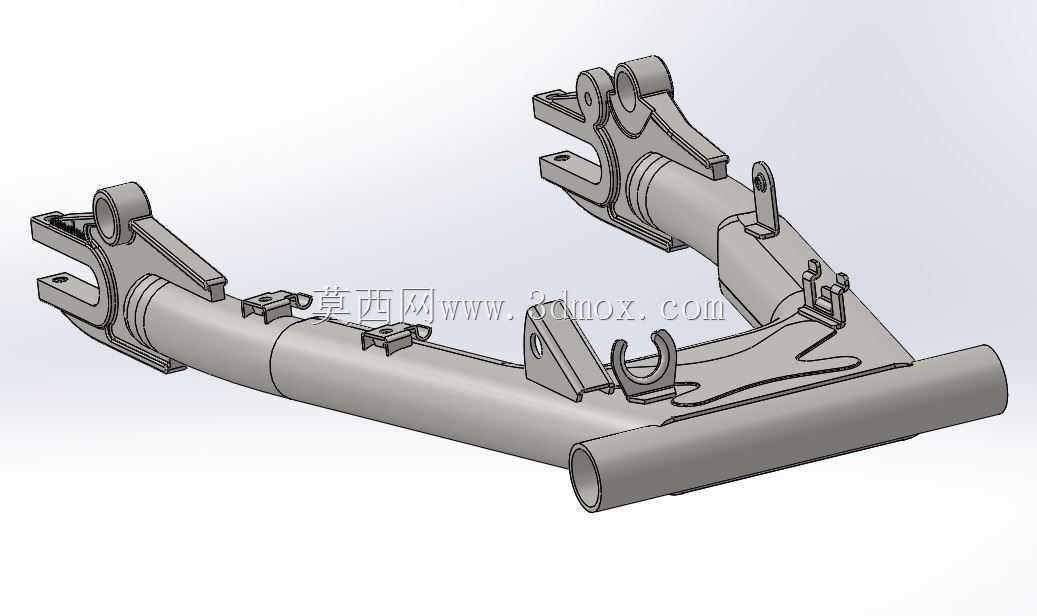

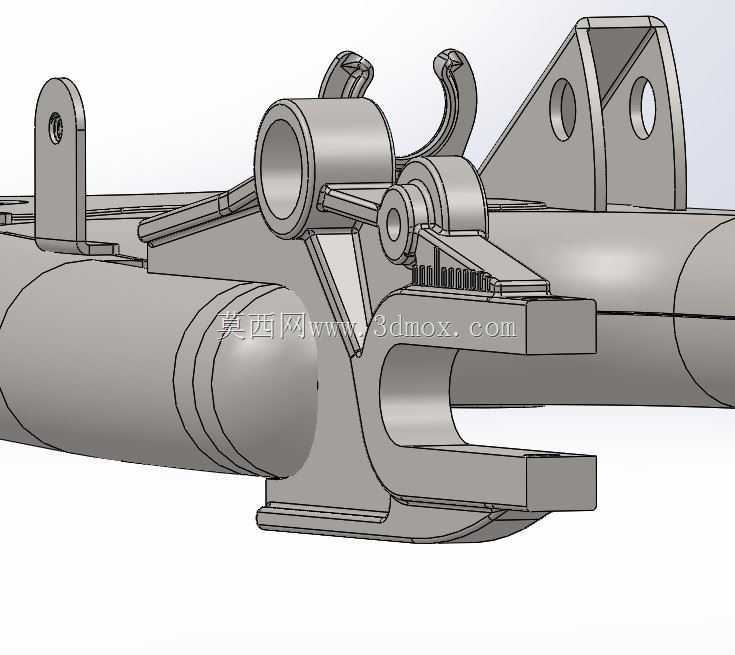

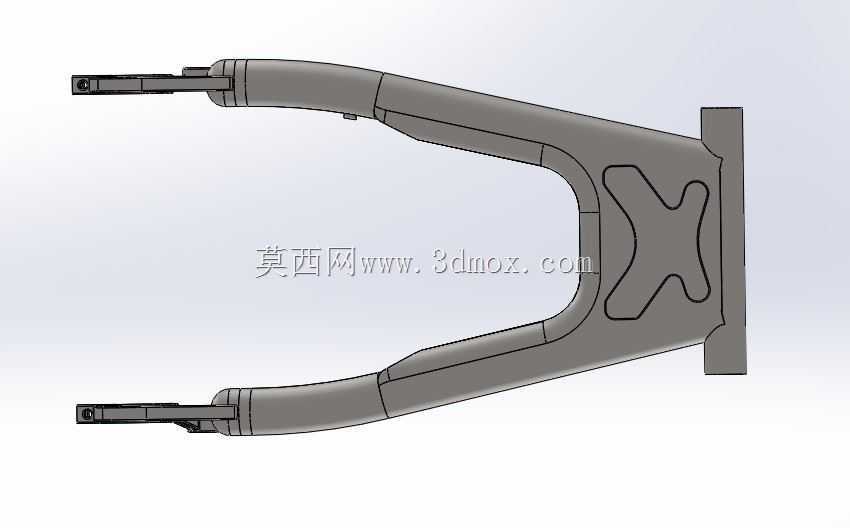

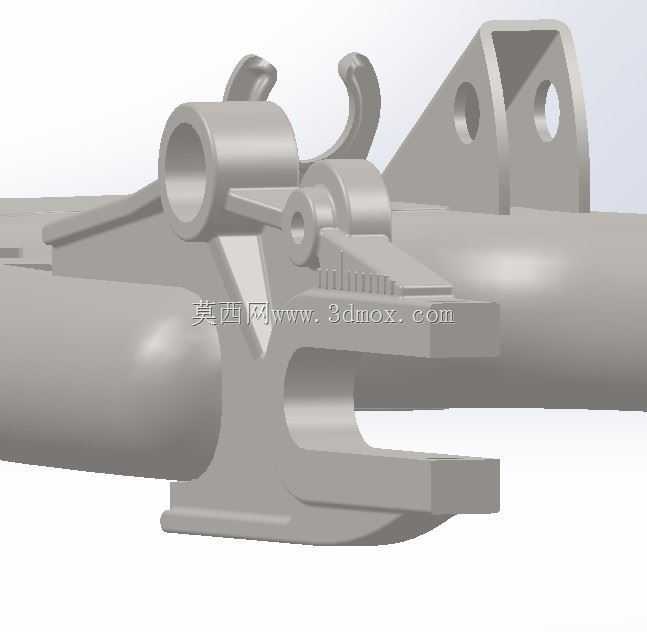

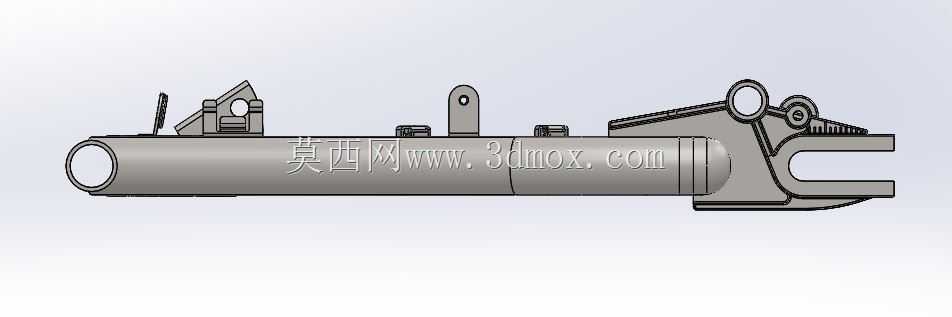

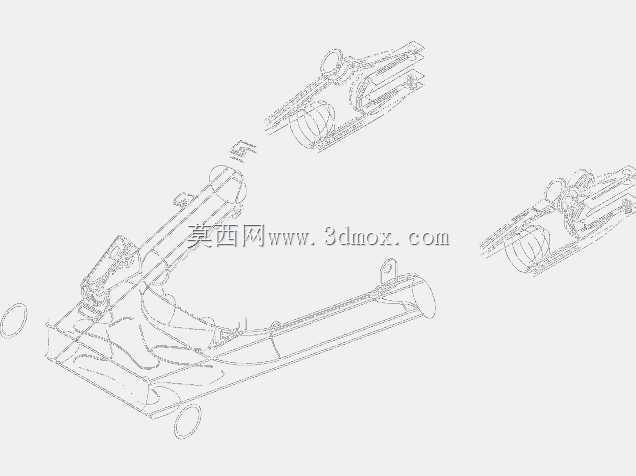

从结构布局来看,该后摇臂采用双管梁式主体结构,两根主承力管沿车身纵向延伸,前端通过同轴衬套孔与车架后悬挂枢轴连接,该安装位的同轴度公差需控制在0.05mm以内,避免摇臂摆动过程中出现卡滞或单侧磨损;主臂管中段设置有多处焊接安装凸台,分别用于固定后刹车管路、链盒、后挡泥板支架等附属部件,凸台的焊接位置需匹配整车装配的尺寸链,避免后续装配出现干涉。摇臂后端的叉形开口为后轮轴安装位,开口处设计有调节槽结构,可通过调整后轮轴在槽内的位置实现传动链条张紧度的调节,调节行程覆盖25mm范围,能够适配链条长期使用后的伸长量,无需额外加装张紧机构。
主承力臂采用变截面钢管设计,靠近前端枢轴的位置管径更大、管壁更厚,对应枢轴处的高应力集中区域,向后延伸至后轮安装位的过程中管径逐步收窄,在保证整体刚度满足要求的前提下尽可能降低构件自重,实现轻量化与结构强度的平衡。摇臂中部设置有横向加强连接板,将两根主臂管刚性连接为整体,大幅提升构件的抗扭刚度,避免过弯时侧向载荷导致两臂出现相对形变,保障后轮始终保持在正确的行驶轨迹上。连接板上预留的减震器下安装点,用于连接后中央减震器的下端,安装点的衬套孔轴线与前端枢轴轴线保持平行,确保减震器压缩、回弹过程中受力方向无偏载,延长衬套与减震器的使用寿命。
设计过程中,首先需要根据整车轴距参数确定摇臂的总长度,前端枢轴中心到后轮轴中心的距离需匹配GS750车型的原厂设定,保证车辆的重心位置、前后载荷分配符合原厂调校逻辑;各安装点的位置尺寸需严格对照整车数模进行校核,包括后刹车卡钳支架的安装位、链条导向块的固定位、ABS传感器的安装凸台等,每一处安装边界的偏差都可能导致后续整车装配出现零件干涉。焊接结构的设计上,所有承力焊缝均采用连续角焊缝,焊脚高度根据母材壁厚设定为3-5mm,非承力的附属安装凸台采用断续焊缝减少焊接变形,焊接完成后需对整体构件进行时效处理消除焊接应力,再对安装孔位进行精加工,保证各配合面的尺寸精度。
在实际维修替换与改装场景中,该结构的三维数模可直接用于尺寸校核、工装夹具设计,也可作为改装件开发的基础参照,通过调整主臂管壁厚、更换加强筋结构形式,可在原厂结构基础上实现进一步的轻量化或刚度提升,适配赛道骑行等更极端的使用场景。构件表面的安装位标识、线束固定卡扣位均沿用原厂设计逻辑,能够实现与原车所有附属部件的无损适配,无需额外进行打孔或焊接改造。
- 全部评论(0)
- 模板大小: 4.43 MB
- 售价:5金币
- 下载次数: 116
- 系统要求: SOLIDWORKS,STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
