铃木GS750摩托车摇臂滚针轴承结构

　　在中小排量跨骑摩托车的动力传输与行走机构匹配中，摇臂铰接位置的径向承载部件一直是底盘耐久度设计的核心节点，这款适配铃木GS750机型的滚针轴承，正是针对该位置的交变载荷工况做的定向结构设计。从实际装车场景来看，该轴承安装于摩托车后摇臂与车架铰接的枢轴位置，日常行驶中需要同时承受车身自重、路面颠簸带来的径向冲击，以及加减速过程中摇臂摆动产生的交变剪切力，相比常规滚珠轴承，滚针结构的线接触承载形式能在有限的径向安装空间内获得更高的额定动载荷，适配摩托车底盘紧凑的布局要求。

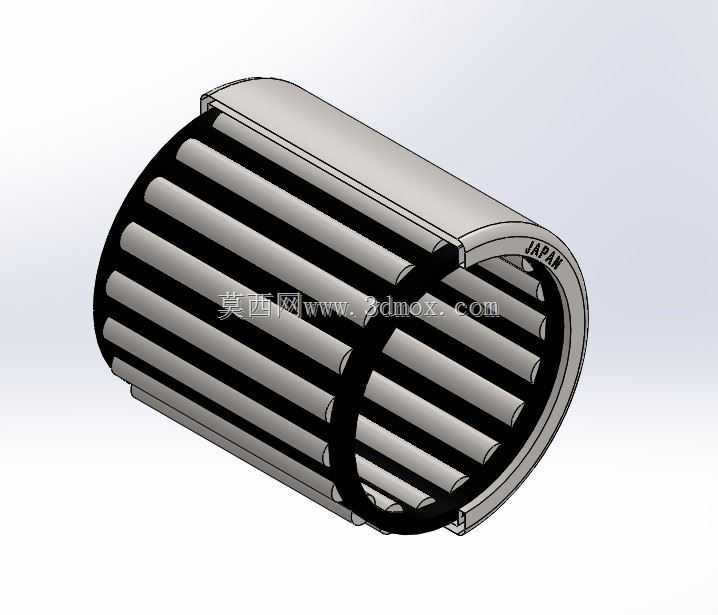

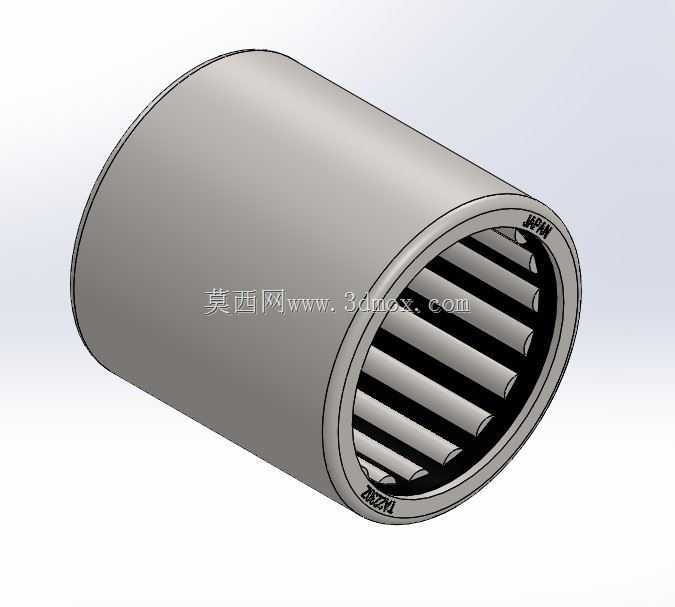

　　从结构设计逻辑来看，该轴承采用冲压外圈一体式结构，外圈直接采用薄壁钢板冲压成型，两端带翻边结构对内部滚针做轴向限位，不需要额外的保持架挡边结构，最大化利用了轴承内部的径向空间，滚针采用密排布置，单排滚针的数量根据内孔直径做匹配，滚针直径公差控制在微米级，保证每根滚针与外圈滚道、内圈安装轴的接触应力均匀，避免局部应力集中导致的早期点蚀失效。轴承的开口端设计有简易的密封唇结构，能阻挡骑行过程中路面飞溅的泥水、沙尘进入滚道内部，同时减少内部润滑脂的泄漏，适配摩托车外露底盘的恶劣使用环境，不需要额外加装外置密封件就能满足基础的防护要求。

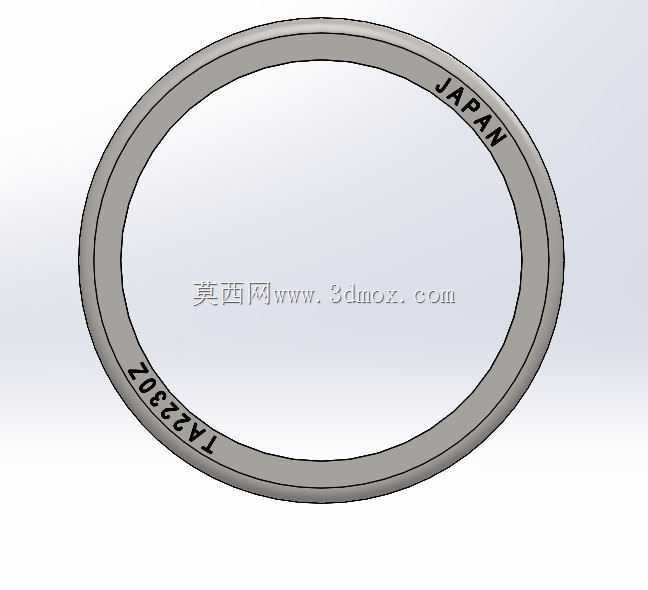

　　从安装边界尺寸来看，该轴承的外径与摇臂的安装座孔采用过盈配合，压装时需要保证外圈受力均匀，不能通过敲击滚针或者内圈的方式压装，避免外圈变形导致滚针卡滞；轴承的内孔与车架枢轴采用间隙配合，保证摇臂摆动时枢轴与轴承内圈能形成稳定的油膜，减少转动阻力。轴承的轴向长度与摇臂安装座的宽度完全匹配，压装后外圈端面与安装座端面齐平，不需要额外的轴向定位挡圈，简化了摇臂的装配工序。轴承外圈表面印有型号标识与品牌标识，方便售后维修时的配件识别与替换，避免错装其他规格的轴承导致的装配间隙异常。

　　在实际使用过程中，该轴承的滚针与滚道之间采用润滑脂终身润滑设计，出厂时已经在滚针间隙内填充了适配高低温工况的极压锂基脂，正常使用周期内不需要额外加注润滑脂，减少了用户的日常维护成本。针对摩托车行驶中频繁的小角度摆动工况，滚针的轮廓做了轻微的对数修形，避免滚针两端出现边缘应力集中，即使在摇臂受到侧向冲击力产生微小偏角的情况下，滚针与滚道的接触应力依然能保持在合理范围内，不会出现端部早期磨损的问题。对比同尺寸的铜套滑动轴承，该滚针轴承的转动摩擦阻力更小，摇臂摆动的灵活性更好，能有效减少后悬挂的动作迟滞，提升摩托车在非铺装路面行驶时的贴地性能；同时滚针结构的耐磨性能更优，在长期承受冲击载荷的情况下，磨损量远小于普通铜套，能更长时间保持摇臂的铰接间隙稳定，避免出现行驶中后轮摆振、操控手感松散的问题。

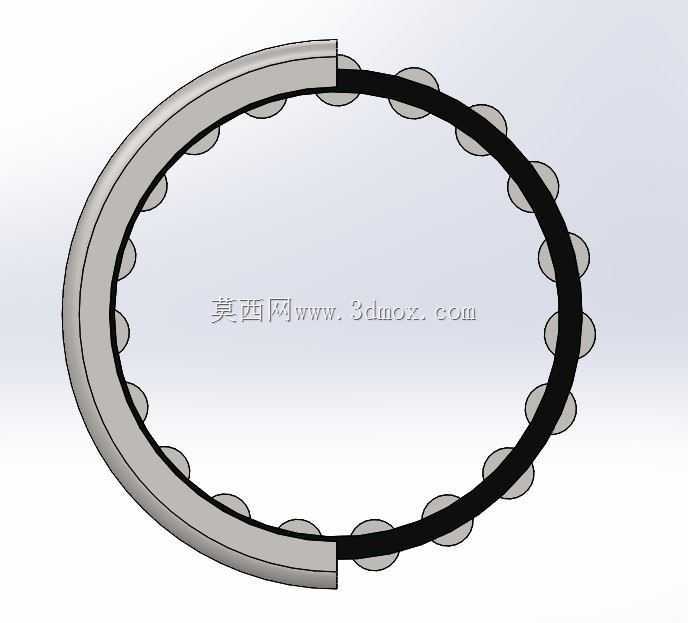

　　建模过程中，对滚针的排布做了等距阵列处理，每根滚针的中心轴线与轴承中心轴线保持平行，滚针之间预留了微小的间隙，保证润滑脂能在滚针之间正常流动，带走摩擦产生的热量；冲压外圈的壁厚做了均匀化处理，避免冲压成型过程中出现壁厚不均导致的外圈圆度超差，影响轴承的旋转精度。轴承两端的翻边圆角做了平滑处理，不会在压装过程中刮伤安装座孔的内壁，保证装配后的配合面贴合紧密，不会出现外圈松动走外圆的问题。
