铃木GS750带肩螺栓槽形螺母开口销组装结构

　　这套螺纹连接组合件，是摩托车型号GS750对应部位的标准紧固方案，日常在两轮机动车的轮轴连接、摇臂铰接、操纵机构固定这类存在持续振动载荷的位置应用极广，核心作用是在高频交变振动工况下，避免螺纹副出现自松脱，保障连接部位的结构可靠性。

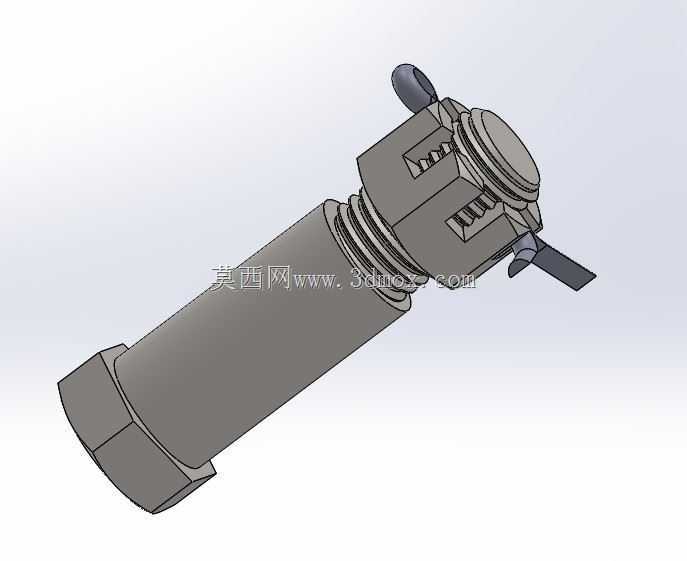

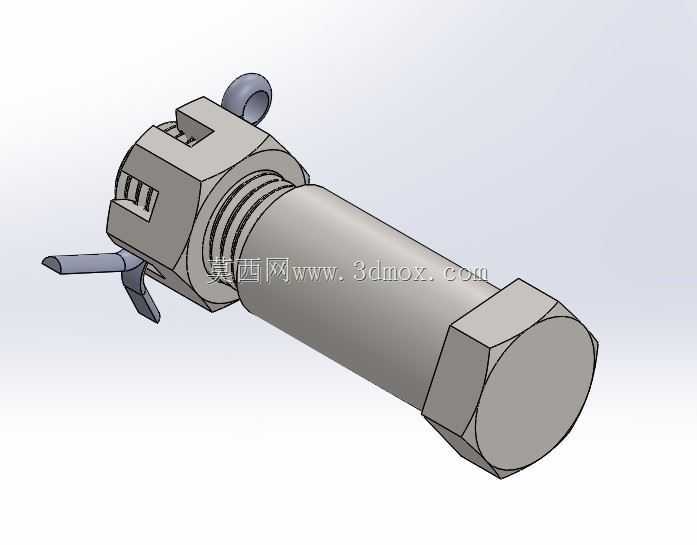

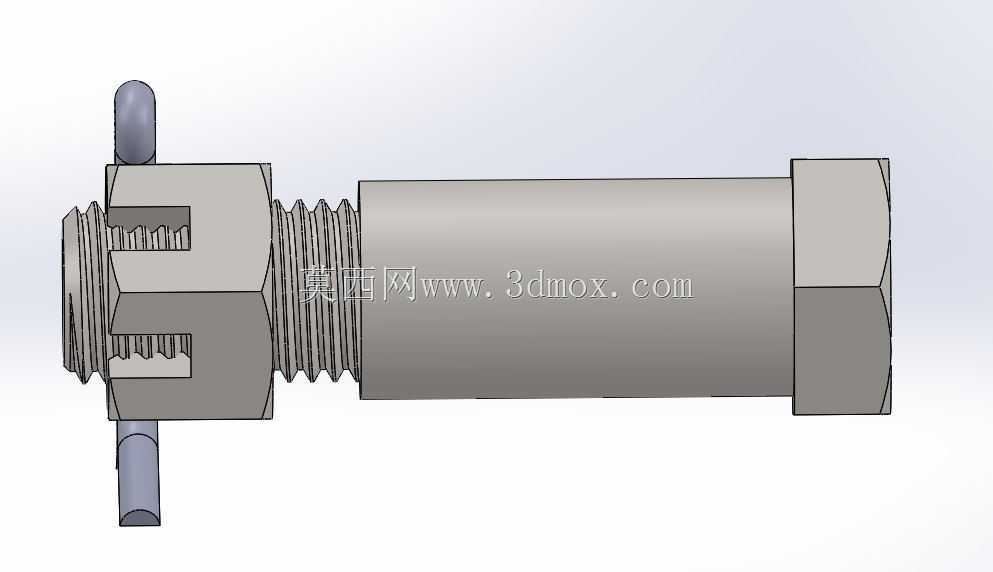

　　从结构功能来看，带肩螺栓的轴肩部分是核心定位基准，安装时轴肩端面直接抵接被连接件的安装面，既能精准控制螺栓拧入的深度边界，避免螺纹过拧损伤被连接件的内螺纹，也能承担部分径向剪切载荷，降低螺纹牙的受力负荷；配套的槽形螺母端面开有均匀分布的径向槽，拧紧到位后槽口需要与螺栓杆部预制的径向销孔对齐，此时穿入开口销并将销的两个尾部分开弯折卡入螺母槽内，就能完全锁死螺母与螺栓的相对转动，哪怕车辆行驶过程中持续受路面颠簸带来的振动、加减速带来的冲击载荷，螺母也不会出现回转松脱的问题，相比普通平垫加弹垫的防松方案，这种机械锁止结构的防松可靠性更高，在安全相关的承重连接部位是强制要求的结构形式。

　　设计这套结构的时候，首先要匹配安装部位的载荷边界，螺栓的光杆段直径要满足剪切强度要求，螺纹规格要匹配被连接件的内螺纹标准，轴肩的直径要大于被连接件的安装通孔直径，保证压紧面的接触应力在材料许用范围内，避免长期压紧出现接触面压溃变形；槽形螺母的槽宽尺寸要和配套开口销的直径匹配，槽的深度要保证开口销穿入后能完全卡入，不会出现脱出的风险；螺栓杆部的销孔位置需要精准计算，要保证螺母按规定扭矩拧紧到设计预紧力后，销孔刚好能和螺母的其中一组槽对齐，避免出现为了穿销额外回松螺母导致预紧力不足的问题。

　　安装尺寸边界上，螺栓头部采用外六角结构，匹配标准套筒的扳拧空间，安装时需要预留足够的套筒操作空间，轴肩的厚度决定了螺栓的轴向定位尺寸，被连接件的总厚度不能超过螺栓光杆段加有效螺纹拧入深度的总和，避免出现螺栓拧到底仍无法压紧被连接件的情况；螺母的六角外形同样匹配标准扳手尺寸，拧紧后槽口对齐销孔时，螺母的轴向位置就是设计的预紧位置，开口销穿入后弯折的尾部不能超出螺母的外圆轮廓，避免和周边相邻的运动部件发生干涉，比如轮轴部位安装时，开口销尾部如果外凸过长，会和轮毂的防尘盖、制动部件产生摩擦，造成部件异常磨损。

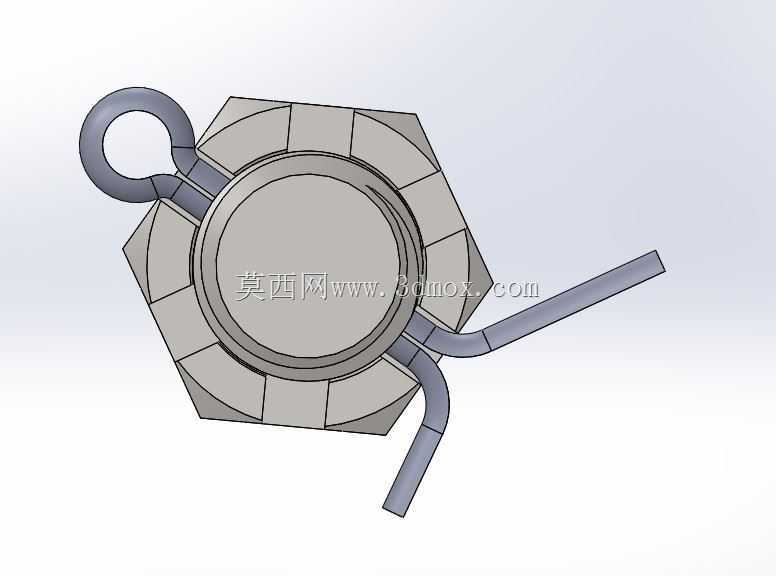

　　实际装配过程中，需要先将带肩螺栓穿入被连接件的安装孔，确认轴肩完全贴合安装面后，拧入槽形螺母，用扭矩扳手按工艺要求的扭矩值拧紧，之后转动螺母微调角度，让最近的一组槽对准螺栓上的销孔，穿入开口销，再将开口销的两个尾肢分别向螺母的六角侧面方向弯折，一个尾肢贴平螺母端面卡入槽内，另一个尾肢弯折后贴靠螺栓杆部，确保开口销不会从销孔中滑出；日常检修维护时，只需要掰开开口销的弯折尾部，拔出销子即可拆下螺母，不需要破坏螺纹副，拆解后如果开口销出现塑性变形、锈蚀的情况，必须更换新的同规格开口销，不能重复使用旧件，避免锁止失效。

　　这类连接结构除了在摩托车上应用，在自行车的轮组固定、起重设备的销轴连接、振动筛的部件紧固等存在持续振动的场景也有广泛应用，核心都是依靠机械锁止的方式消除螺纹副的相对转动间隙，相比摩擦式防松，不会因为温度变化、材料蠕变导致预紧力下降后出现松脱，安全冗余度更高，设计时需要重点关注销孔的位置度公差、螺母槽的对称度公差，保证装配时能够顺利对齐穿销，同时要核算螺栓的拉伸强度、剪切强度，以及螺纹牙的挤压强度，确保在额定载荷下不会出现结构失效。
