DN40规格KG型长插式管道连接座结构

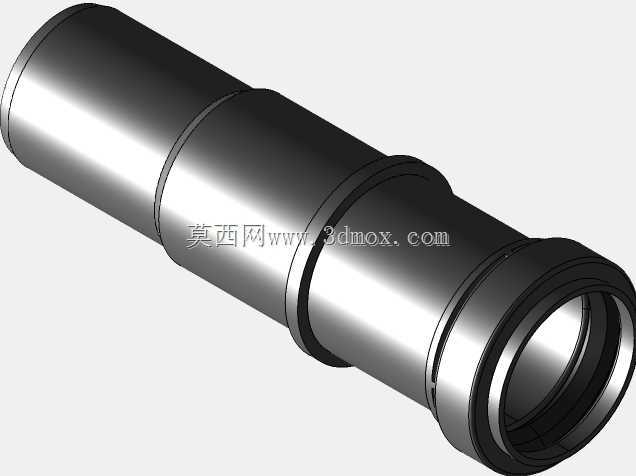

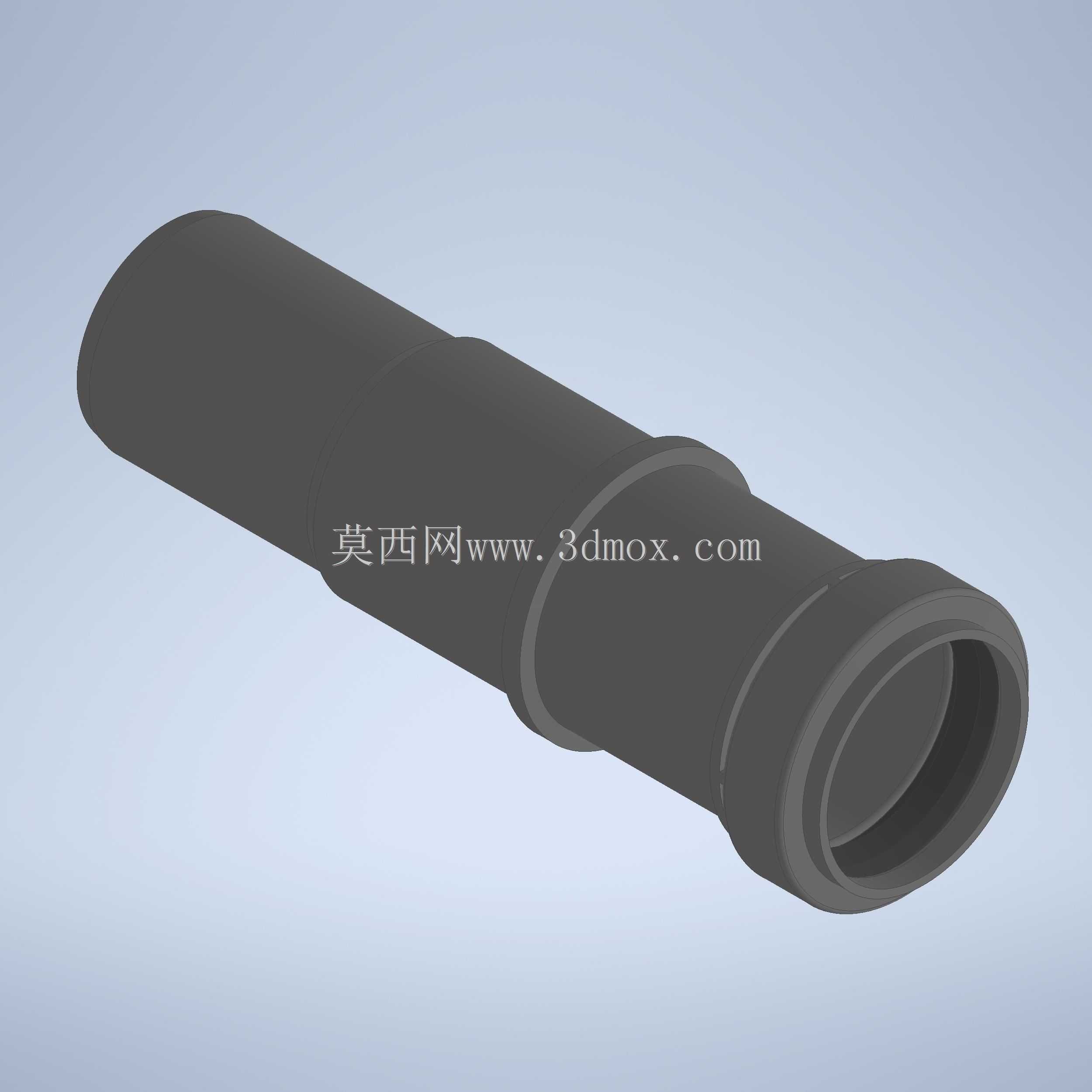

　　在民用给排水、市政流体输送、工业工艺管路布设的现场作业中，这类长插式连接座是小口径管路转向、对接环节里十分常用的配件，尤其适配公称通径40毫米的KG系列管路系统，常被用在室内外供水支管转向、暖通循环水支路接驳、低压气动管线的转角连接场景中，相比传统丝扣弯头，它的长插结构能大幅降低管路对接时的对位难度，现场施工时不需要反复调整管端螺纹的咬合深度，只要将对应规格的管材插入承口端完成密封固定即可，能有效缩短现场配管的作业时长。从结构设计逻辑来看，这款连接座整体采用长筒插接加承口定位的构型，一端为等径直插段，外壁做了多道环形凹槽设计，这些凹槽并非工艺冗余结构，当管材插入后，配合密封胶圈或者粘接填料，凹槽能形成多道密封阻隔带，

　　避免管路输送带压流体时出现渗漏，同时凹槽结构也能增大插接受力面的摩擦阻力，防止管路受外力拉扯时出现接头脱开的问题；另一端为扩径承口结构，承口内壁做了定位止台，当对接管材插入到止台位置时，就达到了设计规定的插入深度，不需要施工人员额外测量插入尺寸，能有效避免因插入深度不足导致的接头承压能力下降问题。从安装边界尺寸来看，这款DN40规格的长插座，直插段外径与对应公称通径的管材外径做了间隙配合设计，单边间隙控制在0.15到0.25毫米之间，既保证管材能顺利插入，又不会因为间隙过大导致密封填料分布不均出现渗漏点；整体轴向长度比普通同规格弯头长出近三分之一，这个加长段的设计，一方面是为了在管路存在轻微安装错位时，提供一定的形变补偿量，

　　避免接头部位承受额外的安装应力，另一方面，当管路需要做保温层包覆时，加长段能给保温材料的缠绕预留足够的操作空间，不会因为接头部位过短导致保温层包覆不到位出现冷桥问题。在实际工况适配性上，这款连接座的转角过渡段做了大圆弧流道设计，内壁没有直角转折的突兀结构，流体经过转角时的局部阻力系数比普通直角弯头低30%左右，能有效降低管路输送过程中的压力损失，在循环水系统中使用时，能减少循环泵的出力损耗，长期运行的节能效果比较明显。建模过程中需要重点关注几个尺寸公差的匹配：首先是承口止台的轴向位置公差，需要控制在±0.3毫米以内，如果止台位置过深，会导致管材插入深度不足，承压时容易脱开，如果止台位置过浅，会导致管材无法插到底，接头部位出现错位台阶，增大流体阻力；其次是插接段外壁环形凹槽的深度和间距，凹槽深度控制在1.2毫米左右，相邻凹槽间距为8毫米，这个尺寸是经过密封性能验证的，过深的凹槽会导致插接段壁厚不足，降低接头的结构强度，过浅的凹槽则无法形成有效的密封阻隔；另外转角部位的外壁做了等壁厚设计，整个圆弧过渡段的壁厚和直插段、承口段保持一致，避免出现壁厚不均导致的注塑或者铸造过程中的缩孔缺陷，同时也能保证接头各个部位的承压能力一致，不会在转角部位出现应力集中导致的破裂问题。现场安装时需要注意，插接前需要将管材插入端的毛刺清理干净，避免毛刺刮伤密封胶圈或者破坏粘接层，插入时可以在管材外壁均匀涂抹一层对应材质的粘接剂或者润滑密封脂，

　　缓慢旋转插入直到抵住承口止台，之后保持静置待密封层固化后再进行管路试压。这类长插连接座相比传统的法兰连接弯头，不需要额外配置法兰片、密封垫和螺栓紧固件，整体配件数量少，安装工序简单，在小口径低压管路系统中，综合施工成本能降低40%以上，同时接头部位的整体外形更紧凑，在管路布设空间比较局促的场景，比如吊顶内的供水管路、设备内部的流体管线布设，能节省更多的安装空间，不会因为法兰螺栓的操作空间要求导致管路布设难度提升。从结构强度校核的角度，这款连接座的设计承压能力为1.6兆帕，完全满足常规民用供水、低压暖通、普通工业低压流体输送的工况要求，在1.5倍设计压力的水压试验下，保持30分钟无渗漏、无塑性变形即可满足使用要求。建模时对承口端部做了微小的倒角处理，这个倒角的角度为15度，主要作用是引导管材顺利插入承口，避免安装时管材端面刮蹭承口内壁导致密封面受损，同时倒角部位也能留存部分密封胶，进一步提升接头端部的密封效果。
