87度异径KG支管管道接头结构设计

　　在民用建筑给排水、市政供水管网、工业流体输送管路的布设作业中，经常会遇到主管道需要分出支路、同时管路走向存在小角度偏折的布设需求，这类场景下如果采用标准90度弯头搭配正三通的组合方案，往往会因为角度偏差造成管路应力集中，或是额外增加管路转接段，提升整体管路的压降与泄漏风险，87度异径KG支管正是针对这类场景开发的专用管路连接件。

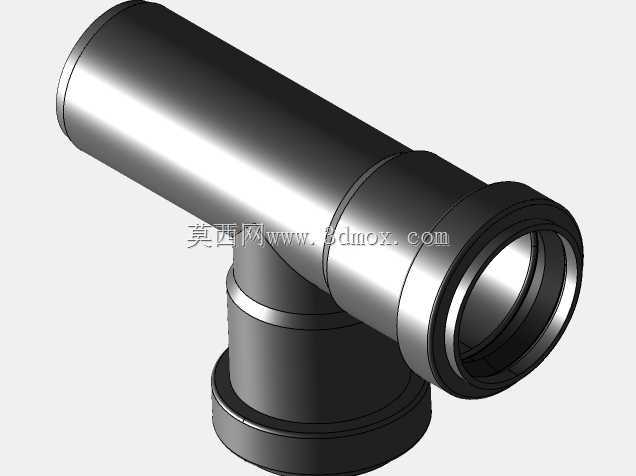

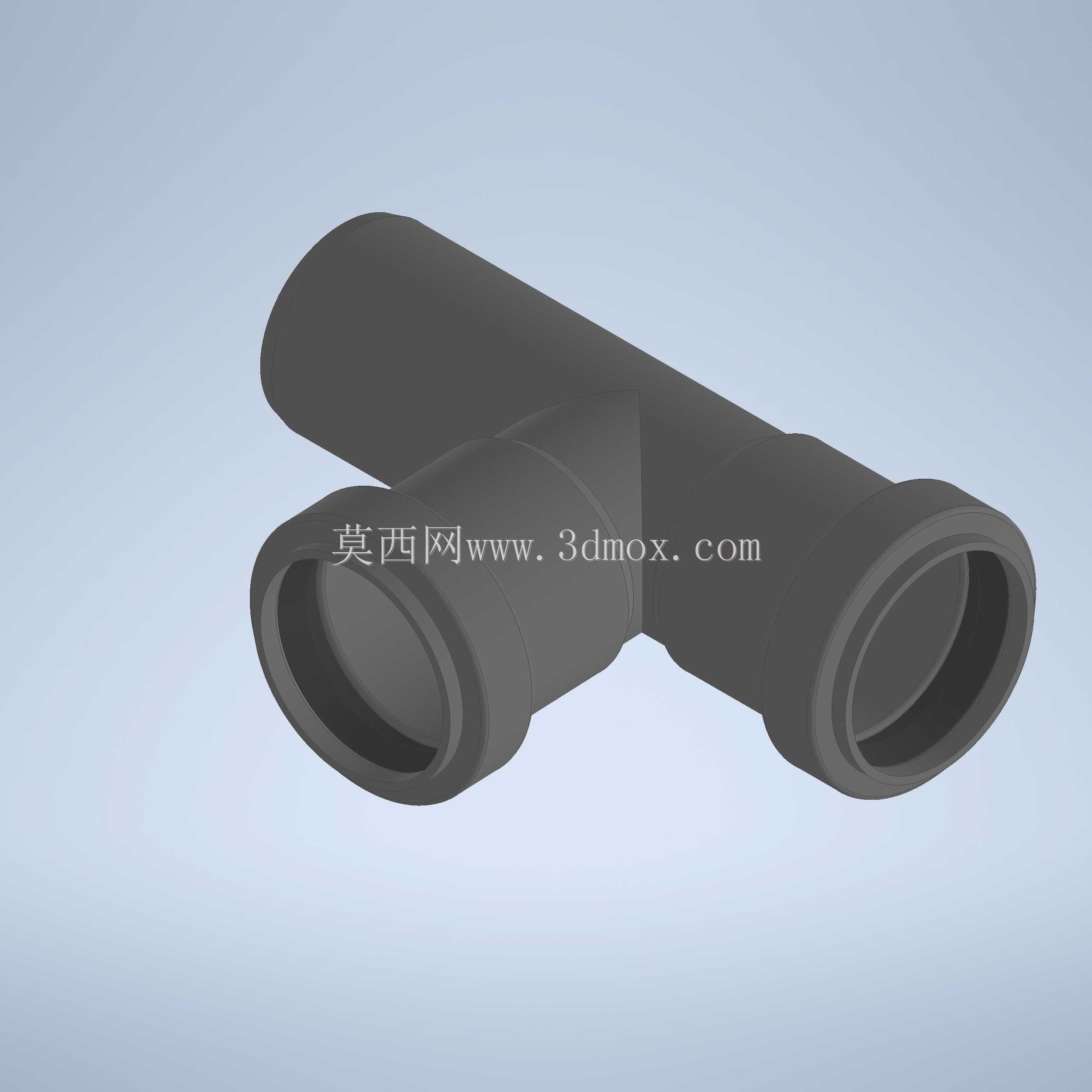

　　从实际使用场景来看，这类支管接头多用于建筑同层排水的横管支管接驳、暖通空调冷冻水供回水支路分流、化工低压流体输送管路的变角度分支位置，相比常规三通加弯头的拼接方案，一体化成型的87度支管结构减少了两个密封连接点位，从结构根源上降低了管路长期运行过程中因为热胀冷缩、振动拉扯造成的密封失效概率。在管路布设的空间边界上，这类DN40等径支管的主通道通径保持40mm，分支通道通径与主通道一致，87度的夹角设计让分支管路的走向更贴近墙体或是设备安装面，相比标准90度接头能够减少3度的安装角度偏移，在狭小的管井、吊顶内布设管路时，能够有效压缩管路整体占用的空间，避免和其他桥架、风管、结构梁柱产生干涉。

　　从结构设计的思路来看，这款支管采用了承插式的连接结构，两端的承口内部预留了密封件安装槽位，安装时可以直接将对应外径的管道插入承口，配合橡胶密封圈实现静密封，不需要额外焊接或是套丝作业，能够大幅提升现场管路安装的作业效率。接头的主体过渡段采用了圆弧平滑过渡设计，分支位置的内壁没有直角凸台，流体经过分流位置时的局部阻力系数相比拼接式接头降低约22%，能够减少流体输送过程中的压头损失，同时避免流体长期冲刷直角位置造成的局部气蚀、结垢问题，延长管路配件的实际使用寿命。

　　在安装边界的尺寸控制上，接头的主通道两端承口的同轴度公差控制在0.3mm以内，分支通道的轴线与主通道轴线的夹角公差控制在±0.5度，现场安装时不需要额外调整角度，直接对接管道即可保证整体管路的直线度与角度精度。接头的外壁在分支交汇位置做了加厚处理，壁厚相比直管段增加1.5mm，能够承受管路运行过程中产生的水锤冲击，在1.6MPa的额定工作压力下长期运行不会出现结构变形或是开裂问题。对于三维建模与管路设计人员来说，在进行管路BIM建模、设备管路布设时，直接调用这类一体化支管模型，能够避免自行拼接弯头与三通造成的角度误差、尺寸偏差，提前校验管路安装的空间余量，减少现场施工时的管线碰撞问题，同时一体化的模型也能更准确地计算管路的实际阻力损失，为后续水泵选型、管路压力校核提供更精准的参数依据。

　　在实际选型应用中，这类支管适配的管材包括UPVC给水管、HDPE排水管、PPR冷热水管等多种常见塑料管材，只需要根据管材的外径匹配对应承口尺寸的接头即可，不需要针对不同材质的管材定制特殊连接结构。在管路支吊架的布设上，因为是一体化成型结构，接头位置的整体刚性更好，只需要在接头两端300mm位置分别设置支吊架即可，不需要在分支位置额外增加支撑点，能够减少管路安装的配件成本与施工工作量。对于长期运行的管路系统来说，光滑的内壁过渡结构也不容易滞留流体中的杂质，在排污、废水输送场景下使用时，能够降低管路堵塞的概率，减少后期管路运维的清理频次。
