45度异径KG支管管道接头结构设计

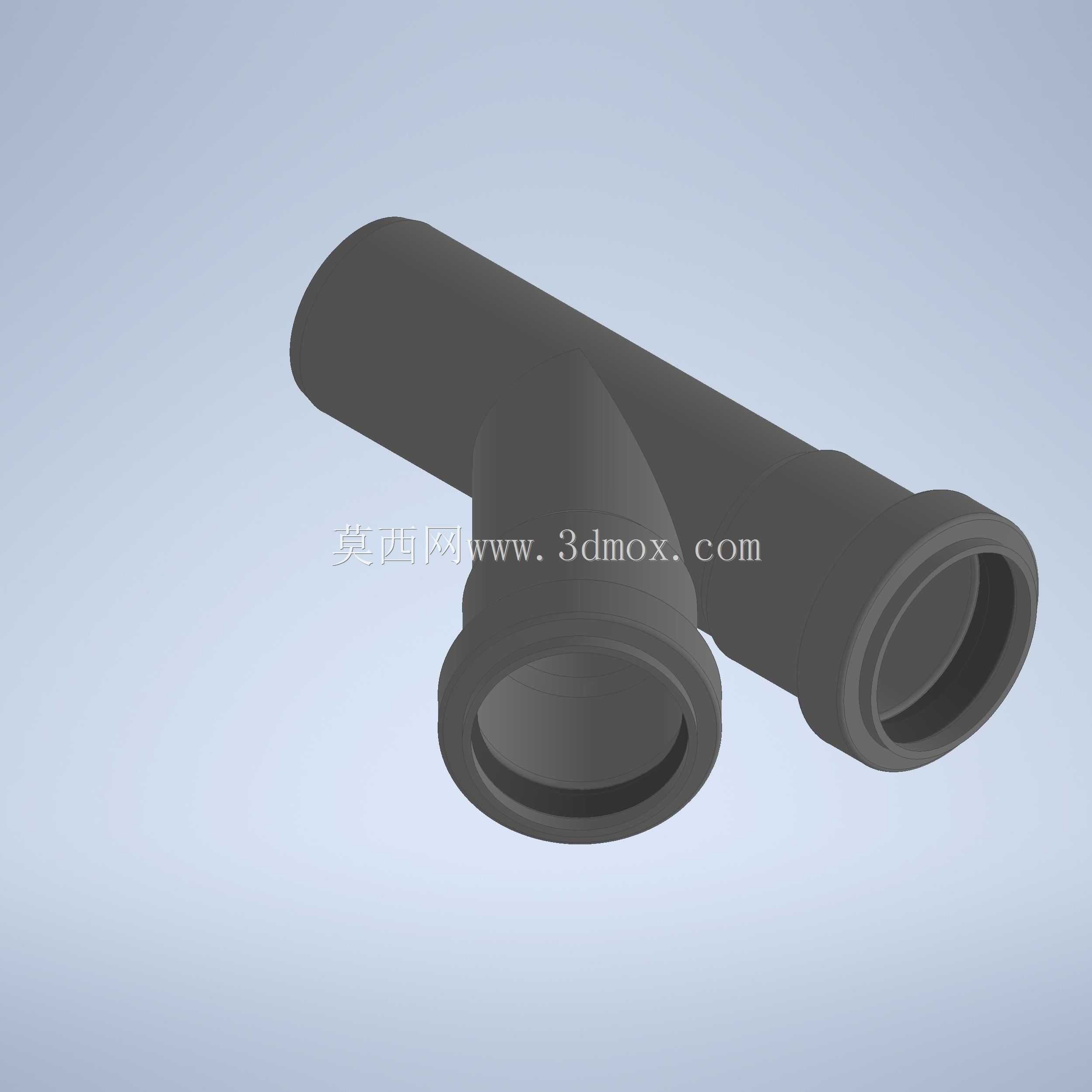

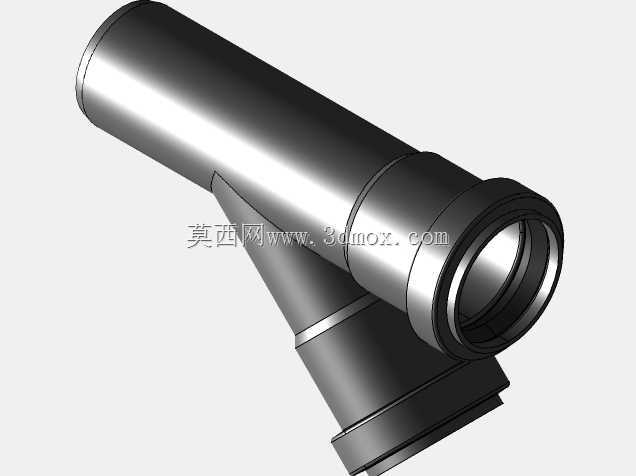

　　在民用建筑给排水、市政管网分支、工业流体输送管路的布设场景中，经常会遇到主管道需要分出同径或异径支路，同时要控制管路转向角度、降低流体局部阻力的需求，45度斜向支管接头就是这类场景下的核心连接部件，相比90度直角三通，45度斜向的分流结构能大幅减少流体转向时的涡流损耗，降低管路运行时的振动与噪音，同时减少杂质在转角处的淤积概率，尤其适合污水、带颗粒介质的输送管路使用。这款DN40规格的45度KG支管接头，整体采用Y型斜三通结构，主管与支管的公称通径均为DN40，支管与主管轴线夹角为45度，两端均采用承插式连接结构，承口内部预留了密封件安装槽位，安装时可搭配对应的橡胶密封圈实现管路的静密封，无需额外焊接或套丝，

　　能大幅提升现场管路安装的效率，降低对施工人员的技能要求。从结构设计逻辑来看，这款接头的主体壁厚做了均匀化处理，在承口位置做了局部加厚，因为承插连接时该位置是应力集中区域，加厚处理能避免安装时敲击受力导致的开裂，同时在支管与主管的相贯线位置做了大圆弧过渡处理，没有尖锐的内角，一方面能降低流体经过时的局部阻力系数，另一方面也能避免注塑或铸造过程中出现应力集中导致的零件开裂，提升成品率与长期使用的可靠性。外形尺寸方面，主管整体长度适配常规DN40管材的安装间距，承口深度符合对应管材的插入深度要求，安装时不需要额外裁切管材就能保证插入深度符合密封要求，支管的伸出长度控制在合理范围，不会因为支管过长导致安装后占用过多管路布设空间，

　　也不会因为过短导致无法对接后续支路管材。实际选型使用时，这类接头主要用于重力流排水管路的斜向分支，比如建筑同层排水系统中，主排污管需要接入洗手台、地漏的支路时，采用45度斜支管能让排水流向更顺畅，避免直角三通容易出现的返水、堵塞问题；在工业循环水系统中，这类斜向接头也能减少循环水泵的扬程损耗，降低系统运行的能耗。建模过程中需要重点关注相贯线处的曲面过渡质量，不能出现曲面褶皱、壁厚不均的问题，否则3D打印或开模生产时会出现局部壁厚过薄导致的强度不足，承口的内径尺寸需要严格匹配对应管材的外径公差，预留合适的密封件压缩量，过紧会导致管材插入困难，过松则会出现渗漏问题。另外接头两端的承口端面做了倒角处理，安装时能更顺畅地引导管材插入，

　　避免刮伤密封圈导致密封失效，外表面没有多余的凸起结构，整体外观流畅，安装后也不容易积灰，适合外露或暗装的各类管路场景。在管路排布的安装边界上，这款接头的安装转弯半径比90度三通更小，在狭小的管井、吊顶内布设管路时，能更好地适配有限的安装空间，减少管路需要额外弯折的段数，降低整体管路的成本与故障点。
